16mm内径不锈钢一体式轴用锁环结构

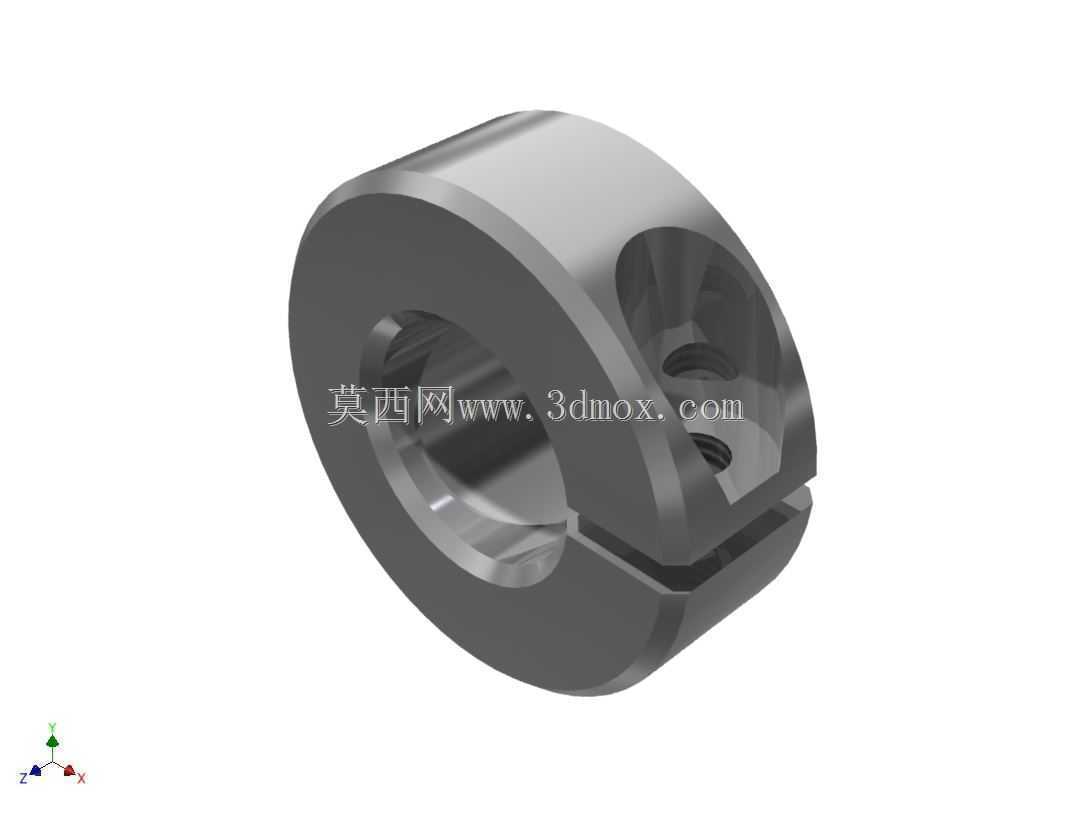

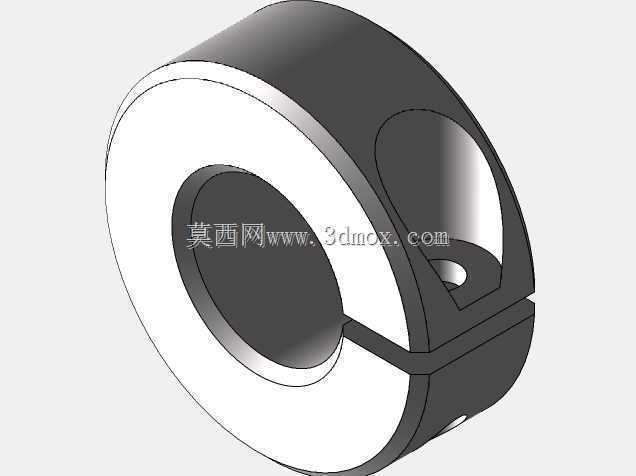

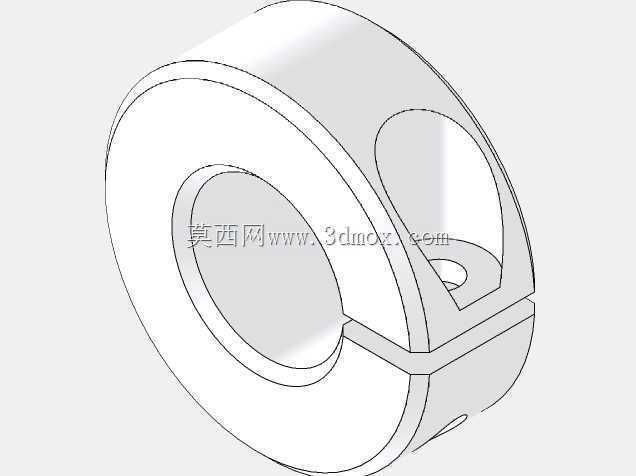

　　这类锁环常用在输送线的辊筒轴端定位、小型自动化设备的导杆限位、试验台架的工装位置调整、食品加工设备的传动组件固定等场景，尤其是不锈钢材质的版本，因为本身具备不错的防锈能力，在有清洁要求、偶尔会接触水汽或者弱腐蚀介质的工况下，不需要额外做表面处理就能直接使用，比普通碳钢发黑的锁环适用范围更广。做结构设计的时候，很多新手容易忽略锁环的安装边界尺寸，这款锁环的内孔为16mm，适配公称直径16mm的光轴，设计选型时要注意，锁环的外圆直径比内孔大出一定尺寸，径向方向需要预留足够的安装空间，避免锁环安装后和周边的转动零件、机架结构发生干涉；轴向方向上，锁环本身的厚度不大，锁紧后和轴的接触是整周抱紧，相比顶丝直接顶在轴表面的固定方式，在常规传动与定位结构的轴系设计中，轴上零件的轴向固定是绕不开的基础设计环节，很多轻载、需要频繁调整轴向位置的工况下，传统的轴肩定位加圆螺母锁紧的方案，不仅需要在轴端加工螺纹，装配时还需要预留足够的扳手操作空间，调整时拆装步骤繁琐，而开口式的一体式锁环，恰恰是针对这类场景优化的成熟结构。这款内径16mm的不锈钢一体式锁环，采用单开口加侧部锁紧螺钉的结构形式，整体为环形基体，开口处沿径向开设两个同轴的螺钉安装孔，通过拧紧螺钉缩小开口的间隙，就能让锁环的内孔抱紧轴的外表面，实现轴向位置的固定，不需要在轴上加工额外的定位槽、螺纹，也不需要配合其他止动垫片之类的附件，单个零件就能完成轴向限位功能。从实际应用场景来看，

　　接触面积更大，锁紧后不会在轴表面留下明显的顶丝压痕，后续调整位置的时候不会因为轴面有凹坑导致滑动卡滞。从设计思路上来说，这种一体式的开口锁环，相比传统的分体式抱箍，少了一侧的铰接结构，整体加工更简单，只需要在棒料上车削出内外圆，铣出开口槽，再钻攻螺钉孔就能完成加工，批量生产的时候成本控制更有优势；开口的宽度设计也有讲究，开口太小的话，螺钉拧紧时的变形量不足，无法提供足够的抱紧力，开口太大的话，锁紧后内孔的圆度会受影响，容易出现局部应力集中，长期使用后可能出现开裂的风险，这款锁环的开口宽度控制在合理范围内，锁紧时内孔能均匀收缩，和轴表面的贴合度更好，锁紧力分布均匀，能承受一定的轴向窜动力，不会因为设备运行中的振动出现松脱。

　　在实际装配的时候，不需要加热或者专用工具，只需要将锁环套在轴上滑动到需要定位的位置，用内六角扳手交替拧紧两个锁紧螺钉，就能达到可靠的锁紧效果，后续如果需要调整轴上零件的位置，只需要松开螺钉就能滑动锁环，调整到位后重新拧紧即可，维护调整的效率比传统的圆螺母定位高很多。要注意的是，这类锁环适合轻载的轴向定位场景，如果是承受大轴向载荷的重载轴系，还是需要配合轴肩或者其他承载结构使用，锁环主要起到辅助定位和防松的作用，不能单独作为大载荷的承载零件；另外不锈钢材质的锁环，虽然防锈性能好，但螺钉和基体的材质如果相同，长期在潮湿环境下可能出现螺纹咬死的情况，装配时可以在螺纹处涂抹少量的润滑脂，避免后续拆卸困难。在三维建模过程中，

　　这类零件的建模重点在于开口处的螺钉孔同轴度、内孔和外圆的同轴度要求，建模时要注意开口槽的位置和螺钉孔的位置对应，避免出现加工时孔位偏斜导致螺钉无法安装的问题，同时要考虑锁紧后的变形量，建模时的开口尺寸要预留出锁紧收缩的余量，保证锁紧后内孔能刚好抱紧16mm的轴，不会出现间隙过大锁不紧，或者收缩量太大导致螺钉无法完全拧紧的问题。很多做非标设备设计的工程师，在做轴向定位的时候经常会优先选这类一体式锁环，就是因为它的零件数量少，装配简单，库存备料也方便，只需要根据轴的直径选对应内径的规格，不需要额外加工轴上的结构，能大幅缩短设计和加工的周期，尤其是在样机试制阶段，经常需要调整零件位置的情况下，这种锁环的优势会更加明显，不用反复修改轴的加工图纸，只需要调整锁环的位置就能完成轴向尺寸的调整，能节省大量的试制改造成本。
