E30RH直角螺旋减速机三维结构设计

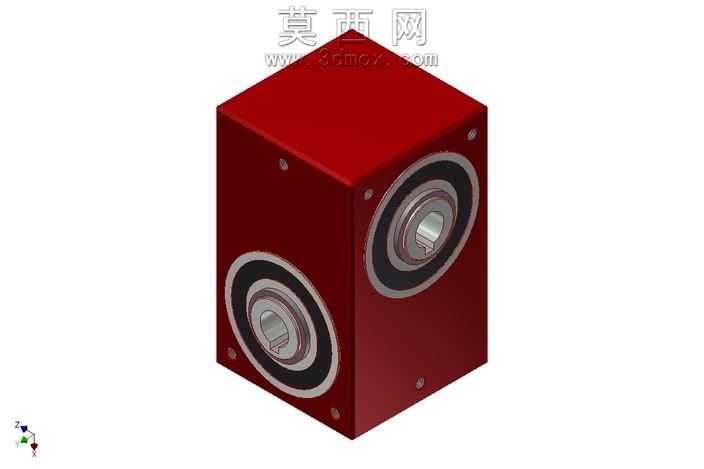

本作品为E30RH直角螺旋减速机的三维建模设计成果，整体采用方正的箱式壳体结构，在三维建模过程中，首先依据直角螺旋减速机的传动原理搭建整体装配框架，以正交双轴的空间布局为核心基准，确定输入轴与输出轴呈90度垂直交错的位置关系，保证动力传递方向可实现直角转向的功能需求。建模阶段对壳体部分进行了精细化处理，壳体采用一体化的箱式造型，表面预留了轴承安装孔位、壳体连接固定孔位，所有孔位的位置精度严格匹配内部传动组件的装配公差，确保各部件装配后无干涉问题。针对外露的轴端与轴承结构，建模时还原了轴承的多层套圈结构、轴端的连接定位特征，清晰呈现出传动部件的装配层次。材质渲染阶段，将壳体主体赋予哑光深红色金属漆材质，模拟工业减速机常用的喷涂金属壳体质感，轴承套圈部分采用亮银色金属材质，区分不同部件的材质属性，同时通过光影渲染突出壳体的棱边结构、孔位的凹陷细节，让整体模型的视觉呈现更贴近真实工业产品的外观效果。结构设计上，该减速机采用螺旋传动结构，相比普通直齿传动具备更平稳的传动性能、更低的运行噪音，直角布局的设计能够有效缩减传动系统的安装空间，适配安装空间受限、需要改变动力传递方向的工业传动场景。建模过程中对内部齿轮啮合的空间位置进行了校验，确保螺旋齿轮的啮合间隙符合传动设计要求，壳体的壁厚、加强结构均参考同类型工业减速机的设计参数进行设置，保证模型不仅具备外观展示效果，同时符合实际产品的结构设计逻辑，可用于传动方案展示、产品结构教学、安装布局参考等场景。
