3/8规格方驱浅型套筒结构设计

　　在常规设备维保、装配生产线的紧固件拆装作业场景里，这类浅型套筒是扭矩输出链路里不可缺少的末端执行配件，主要适配3/8英寸驱动方头的棘轮扳手、扭矩扳手或者气动冲击扳手，用来拧动对应规格的外六角螺栓、螺母类紧固件。和深型套筒不同，浅款的轴向长度更短，在作业空间局促、螺栓外露长度有限的位置，深套筒无法套入的工况下，浅型结构就能顺利完成对接，不会因为套筒筒身过长和周边的设备结构、管线发生干涉，这也是这类短套筒在装配工位上常备的核心原因。

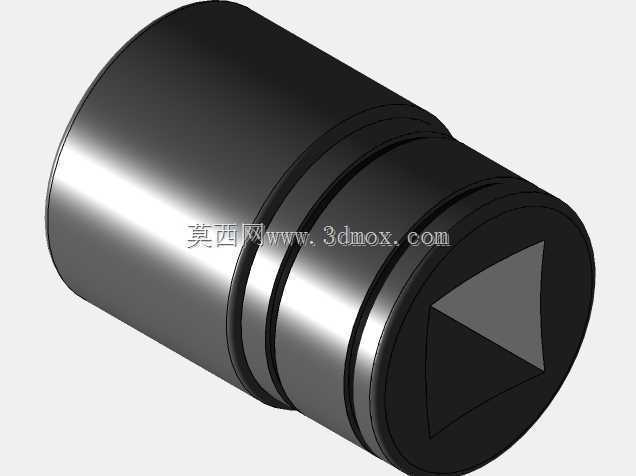

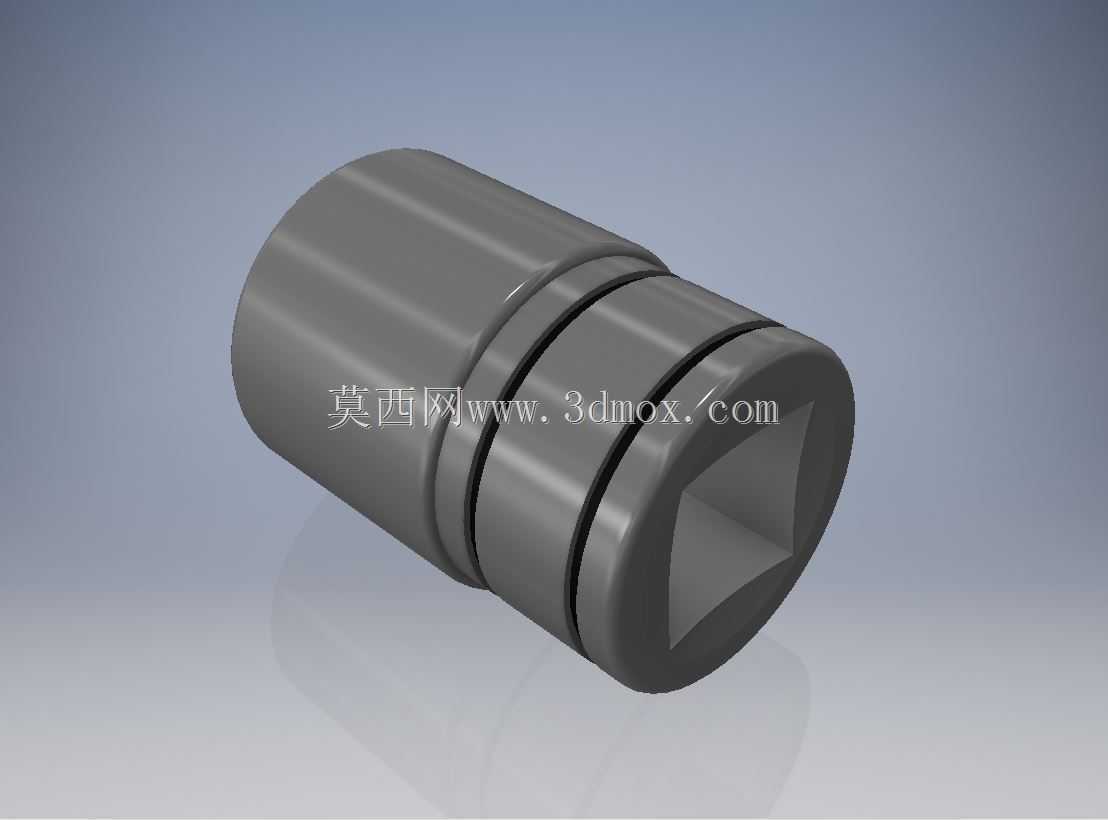

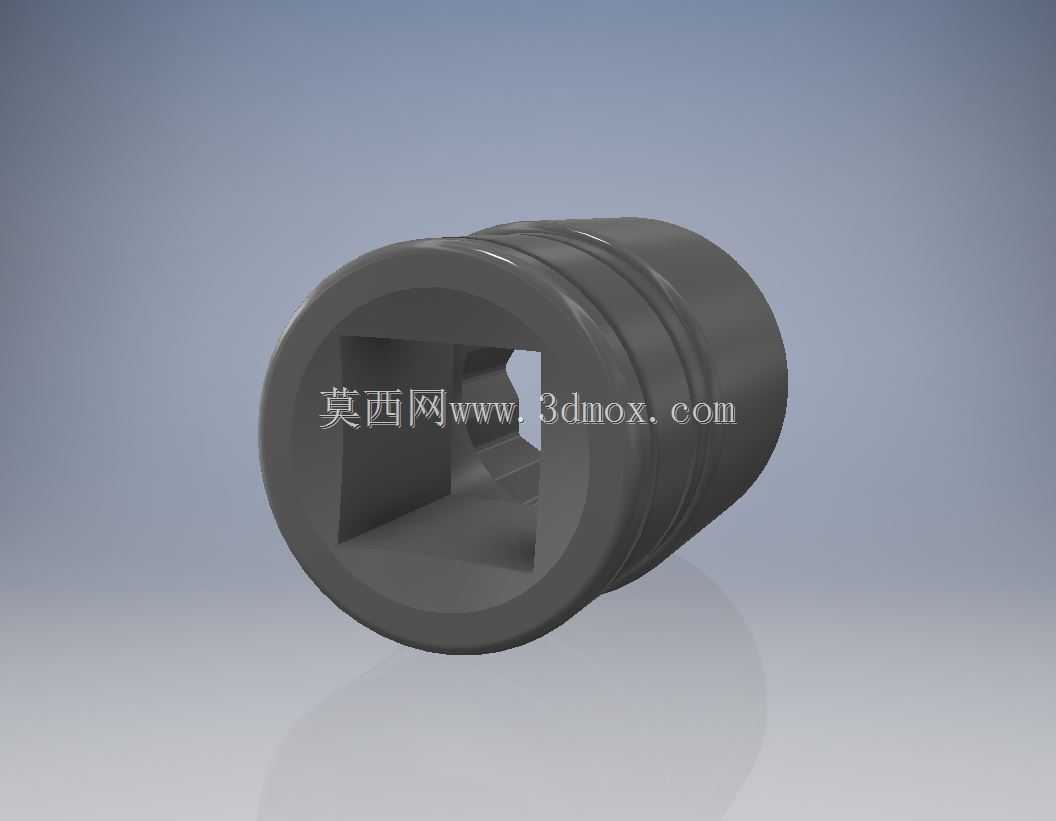

　　从结构设计逻辑来看，整个套筒采用整体合金结构钢一体成型的思路，没有拼接焊缝或者装配缝隙，能承受大扭矩输入下的形变应力，避免长期冲击载荷下出现筒身开裂的问题。筒身外侧设计了两道环形凹槽，这部分结构一方面是为了降低套筒整体重量，减少长时间手持作业的疲劳感，另一方面凹槽可以作为快速识别的标识，作业人员不用反复查看套筒上的钢印规格，通过凹槽的数量、位置就能快速区分同系列不同规格的套筒，提升工位上的换件效率。驱动端的内方孔是整个零件的扭矩输入核心，方孔的四个边角做了微小的圆弧过渡处理，不是尖锐的直角结构，这种设计能分散方头驱动时的应力集中，避免反复承受冲击扭矩时方孔边角出现崩裂，延长套筒的使用寿命；方孔内部还预留了钢珠定位的卡槽，和驱动扳手的方头配合时，扳手端部的定位钢珠会卡入这个卡槽，防止作业过程中套筒从方头上脱落，尤其是在垂直向下拧动紧固件的场景里，能避免套筒掉落砸伤工件或者作业人员。

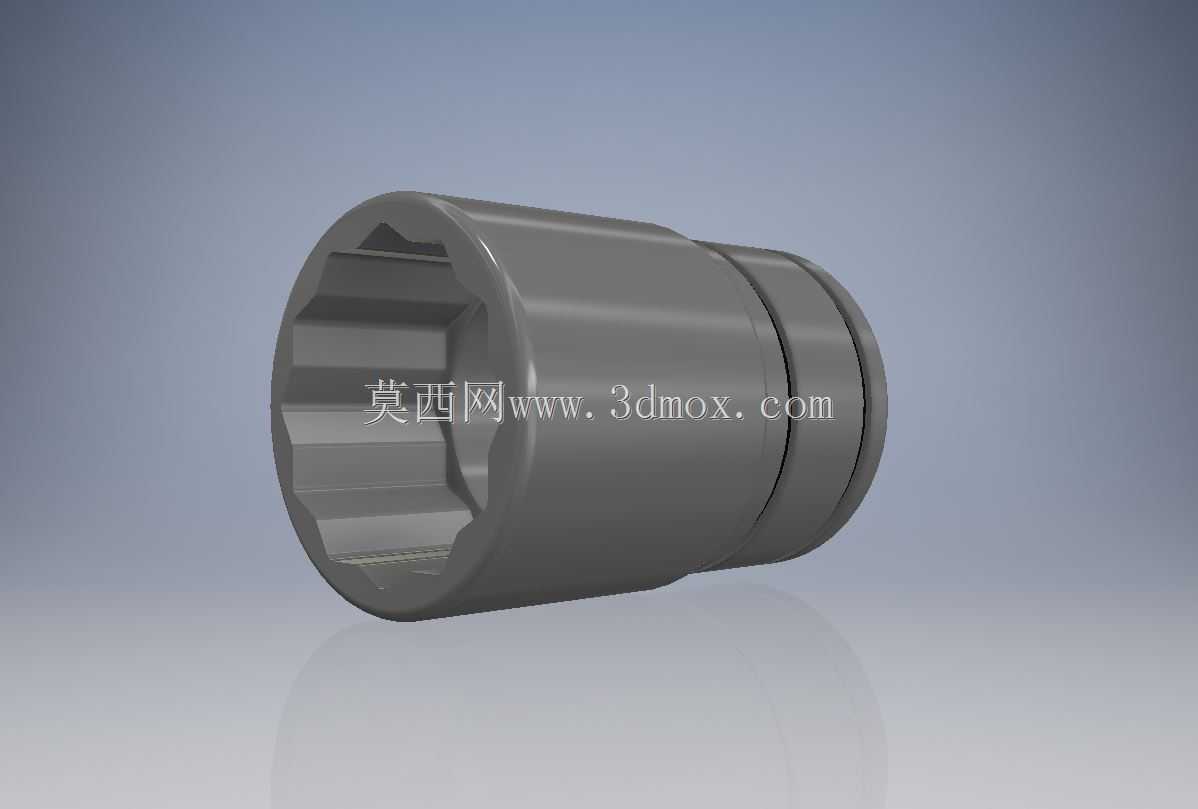

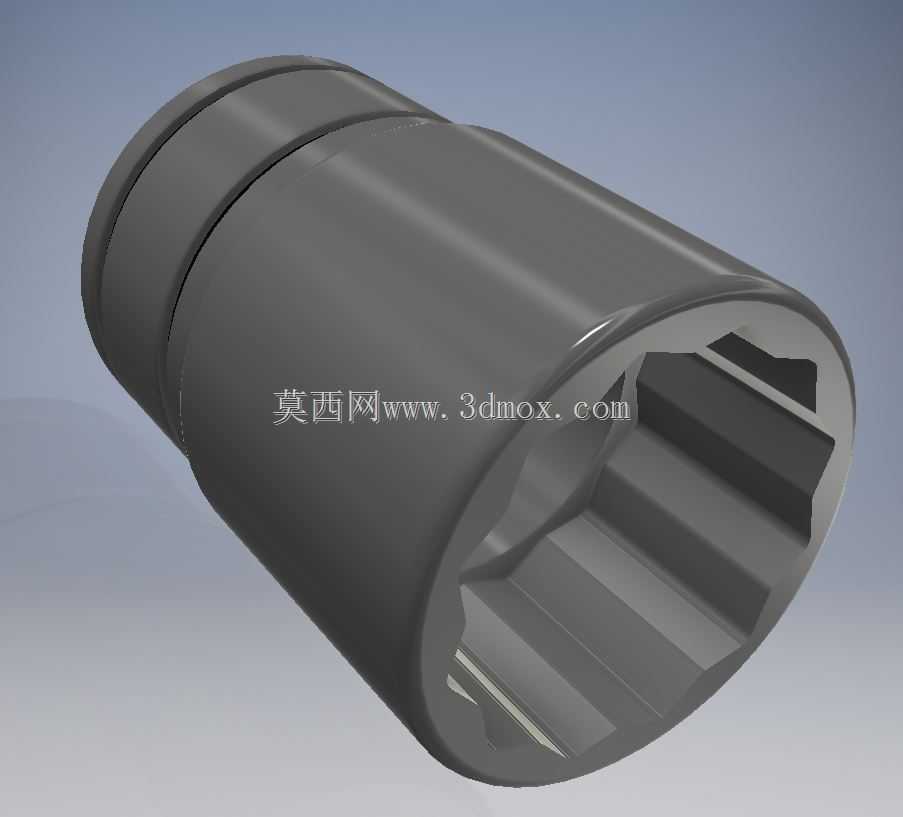

　　和紧固件接触的一端是内六角型腔，型腔的尺寸公差严格控制在过渡配合区间，既不会因为间隙过大导致拧动时棱角打滑磨圆螺栓头，也不会因为间隙过小导致套入螺栓头时出现卡滞，哪怕螺栓头因为长期使用出现轻微的锈蚀、变形，也能顺利完成套合。型腔的入口处做了微小的倒角导向，作业时不需要完全精准对准螺栓头，稍微偏移的情况下顺着倒角就能滑入到位，降低对位的操作难度，在视线受阻的设备内部作业时，这个导向结构的实用性非常突出。

　　从安装边界和尺寸适配来看，这类浅套筒的外径比同规格深套筒的外径略小，能适配螺栓周边空间更狭窄的安装位，比如设备面板上沉孔内的螺栓、被管线包围的设备固定螺栓，只要螺栓头部周边的径向间隙大于套筒外径，轴向露出长度大于套筒型腔的深度，就能正常作业。筒身的外圆做了光滑的表面处理，没有尖锐的棱角，在狭窄空间里挪动套筒时不会刮伤周边的线束、密封件等易损部件。实际使用中，这类套筒的扭矩传递路径非常直接，驱动方头输入的扭矩通过方孔的四个接触面均匀传递到整个筒身，再通过内六角型腔的六个接触面传递到螺栓头部，整个受力过程没有额外的力矩损耗，能保证扭矩扳手输出的扭矩值准确作用在紧固件上，满足有预紧力要求的装配场景，比如电气接线端子的固定、小型设备机脚螺栓的紧固，都能通过搭配扭矩扳手实现精准的预紧力控制，避免扭矩过大拧断螺栓或者扭矩过小导致连接松动。

　　在建模过程中，这类零件的结构看似简单，但细节处的公差配合需要反复校核：方孔和驱动方头的配合公差要兼顾拆装便利性和传动稳定性，过松会导致传动间隙大，拧动时产生冲击噪音，还会加剧方孔的磨损；过紧则会导致套筒更换困难，影响作业效率。内六角型腔的深度也要和浅型套筒的定位匹配，深度刚好覆盖标准螺栓头的高度，不会因为过深导致套筒底部和螺栓端面顶死，也不会因为过浅导致和螺栓头的啮合长度不足，拧动时出现滑脱。外侧的环形凹槽的位置和深度也需要经过强度校核，凹槽处的壁厚要能承受额定最大扭矩的载荷，不能因为开槽导致筒身的结构强度下降，在满扭矩负载下出现变形或者断裂。
