剪叉式顶升结构是民用维修、小型设备安装场景里普及率极高的手动起重部件,核心依托多组铰接杆形成的菱形剪叉单元完成力的传递与行程放大,日常随车配套的应急换胎工具、小型工位的物料抬升工装里,都能见到这类结构的身影。从实际使用场景来看,这类剪叉结构不需要外接动力源,完全依靠人力转动驱动杆就能完成负载的抬升与回落,在无供电的户外应急场景、狭小的维修工位内,相比液压类顶升部件有着更稳定的可靠性,不会因为密封件老化出现泄压回落的问题,长期存放后也能随时投入使用,不需要提前做油路检查、介质补充这类维护工作。

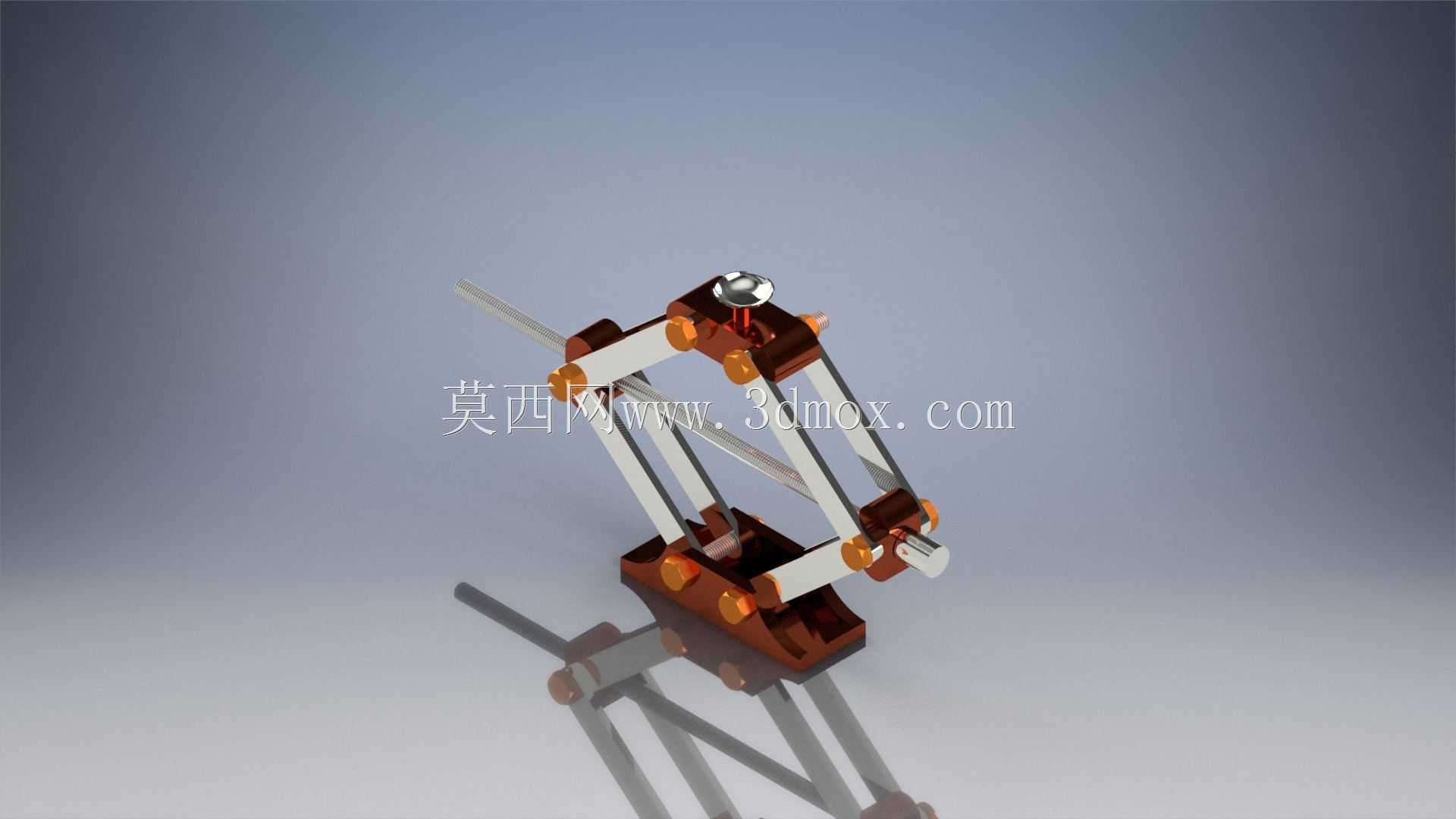

这套剪叉结构的设计核心围绕力的传递路径展开,上下两组安装基座分别作为承载端与支撑端,中间的剪叉杆组通过等距布置的铰接销轴连接,每处铰接位置都预留了轴套安装位,避免金属杆直接摩擦造成的磨损间隙,长期往复使用也不会因为铰接点旷量出现顶升过程卡滞、负载偏斜的问题。驱动部分采用螺纹副结构,转动驱动杆时,螺纹带动剪叉组的两个下端铰接点沿水平方向同步靠近或远离,将螺纹的水平旋转运动转化为剪叉组的垂直升降动作,螺纹副自带的自锁特性可以让结构在任意顶升高度保持锁止,不需要额外添加锁止机构就能避免负载意外回落,这也是这类结构在安全层面的核心优势。
从结构尺寸边界来看,这套剪叉结构完全收拢时整体高度较低,能够放入车辆后备箱的工具槽内,也能塞进设备底部间隙较小的抬升工位,不会因为初始高度过高无法伸入负载下方;完全伸开时的顶升行程可以覆盖家用轿车、小型SUV的底盘抬升高度,满足轮胎更换、底盘检查这类常规维修作业的空间需求。底部支撑座做了加宽的平面设计,接触地面时的压强更低,在松软的非硬化路面使用时,也能减少支撑端下陷的风险,顶部承载端设计了与车辆底盘顶升点匹配的凹槽结构,抬升时可以卡住底盘的加强筋位置,避免顶升过程中负载滑脱。
设计过程中对剪叉杆的受力做了针对性优化,每根杆的截面尺寸都经过受力校核,铰接点的位置布置避开了杆体的应力集中区域,当结构承载额定负载时,杆体承受的弯曲应力、铰接销轴承受的剪切应力都在常用金属材料的许用应力范围内,不会出现杆体弯折、销轴断裂的失效问题。铰接点的销轴采用可拆卸设计,长期使用出现磨损后可以单独更换销轴与轴套,不需要整体更换整套结构,后期维护成本更低。驱动杆的末端设计了可穿入加力杆的通孔,当需要抬升较重负载时,可以穿入加长杆增大力矩,降低人力操作的力度需求,日常轻载使用时直接用配套的短摇臂即可操作,不会因为结构过于笨重影响使用便捷性。
在实际装配层面,整套结构的零件全部采用常规机加工工艺即可生产,剪叉杆可以通过板材冲压、铣削成型,铰接销轴采用标准圆钢加工后做热处理提升表面硬度,螺纹副采用标准梯形螺纹,传动效率适中且自锁性能可靠,不需要特殊定制的非标零件,量产时的加工成本可控,也方便后期替换损坏的标准件。结构的所有运动副都预留了润滑脂加注间隙,定期在铰接点、螺纹副位置涂抹润滑脂,就能大幅降低操作阻力,减少零件磨损,延长整套结构的使用寿命。这类剪叉顶升结构除了随车配套的应急使用场景外,还可以经过尺寸调整后用于小型生产工位的物料抬升、工装夹具的高度调节,只需要根据实际负载需求调整剪叉杆的截面厚度、螺纹副的规格,就能适配不同的顶升负载与行程需求,结构拓展性较强。
- 上一篇:车载便携剪式顶升支撑装置结构设计
- 下一篇:手动螺旋顶升承重作业工具结构设计
- 全部评论(0)
- 模板大小: 381.17 KB
- 售价:5金币
- 下载次数: 170
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 千斤顶
