手动螺旋顶升承重作业工具结构设计

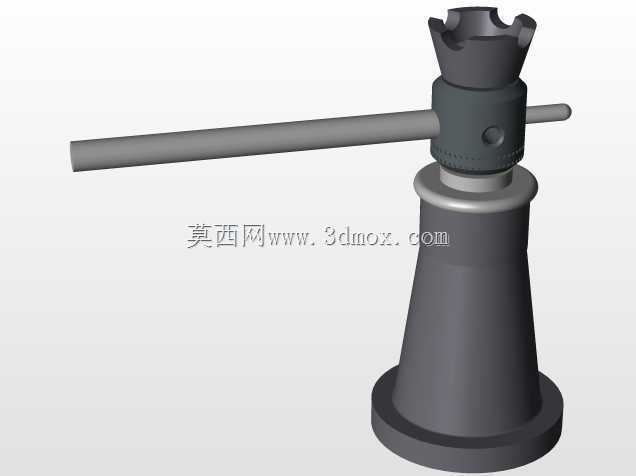

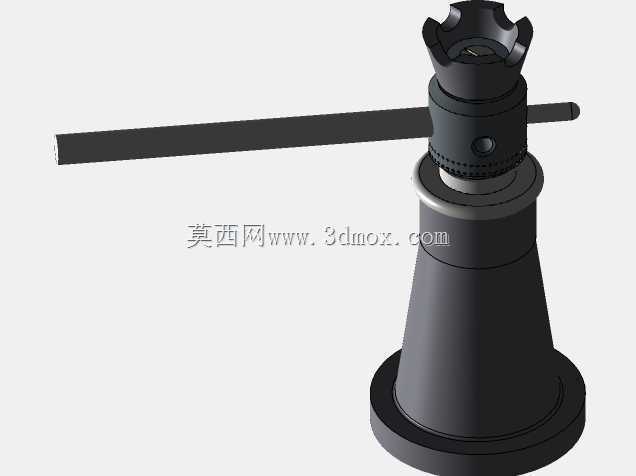

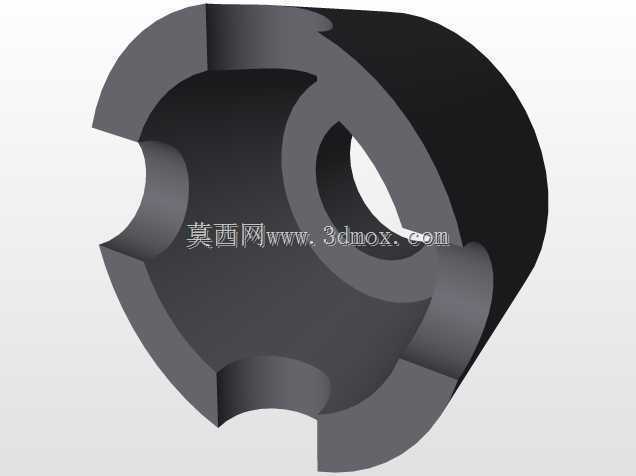

　　在设备检修、重型构件临时就位、小型工装调平这类无外接动力源的现场作业场景里，手动螺旋顶升工具的适配性远高于液压类顶升设备，它不存在密封件老化泄漏、长期静置泄压回落的问题，只要螺纹副啮合状态完好，就能长时间保持稳定的支撑高度，哪怕在多粉尘、温差跨度大的户外工地或者车间边角工位，也能可靠完成承重顶升任务。这款螺旋顶升结构的核心受力路径从顶部带防滑齿槽的承托台开始，依次经过螺纹传动副、锥形承重筒体，最终传递到底部的圆形支撑底座，每一段受力结构的尺寸匹配都经过载荷校核，避免出现应力集中导致的结构变形。顶部承托台做了四瓣式的防滑卡槽设计，不是光滑的平面结构，接触被顶升工件的底面时，能卡住工件底部的凸起棱边或者焊接筋位，

　　防止顶升过程中工件出现侧滑偏移，尤其是顶升带圆弧面的轴类构件、底部带支脚的设备框架时，这种卡槽结构能大幅提升接触摩擦力，不需要额外垫木板或者橡胶片做防滑处理，减少现场作业的辅助准备工作。侧面穿装的长操作杆是力放大结构的输入端，杆身和顶部旋转套的配合孔采用间隙配合，不需要额外的紧固件锁定，作业时可以根据需要的操作空间调整杆身的伸出长度，空间狭窄的工位可以缩短杆长避免磕碰，需要大扭矩顶升重载时可以接长杆身，用更小的手动力就能驱动螺纹副转动，实现重物的平稳抬升。中间的螺纹传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，牙根处的应力集中系数更小，能承受更大的轴向载荷，而且螺纹副的导程经过匹配设计，每转动一圈操作杆，

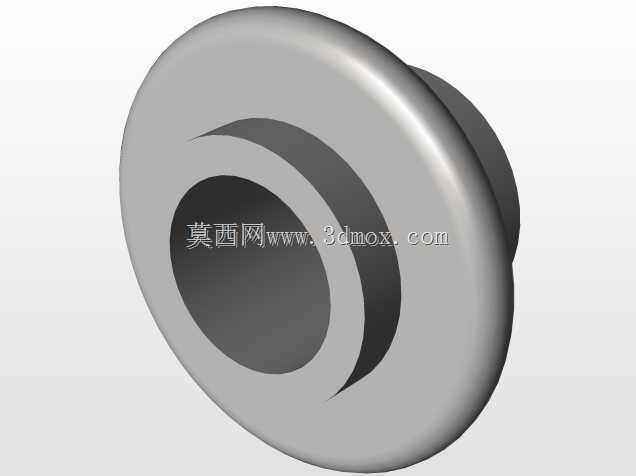

　　顶升的行程控制在合理范围，既不会因为导程太小导致顶升效率过低，也不会因为导程太大出现自锁失效的问题，哪怕顶升到位后撤去操作杆，承重状态下螺纹副也能依靠自身的摩擦角实现机械自锁，不会出现载荷反向驱动螺杆回落的安全隐患。下部的锥形承重筒体采用上窄下宽的锥度设计，不是等直径的圆柱结构，这种设计一方面能让筒体的受力从顶部到底部逐渐分散，传递到底座时的单位面积压力更小，另一方面锥面结构能提升筒体的抗侧向弯曲能力，万一顶升过程中工件出现微小的侧向偏移，锥筒结构也能承受一定的偏载力矩，不会轻易出现弯折变形。底部的圆形支撑底座做了加厚处理，底面为平整的机加工面，和地面接触时能保证足够的接触面积，放置在硬化水泥地面或者钢制工装平台上时，

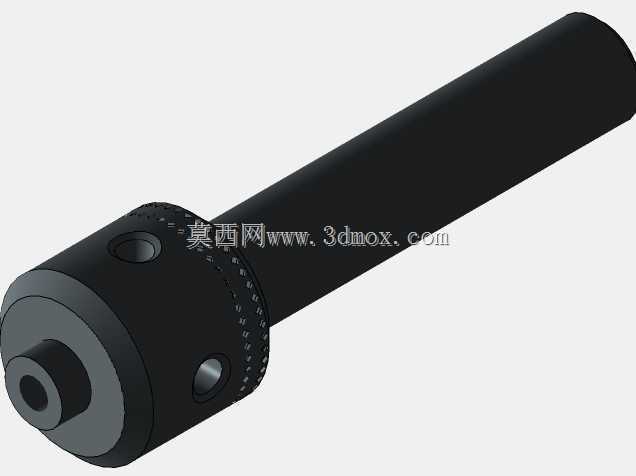

　　不需要额外做基础固定，依靠底座和接触面的摩擦力就能保持整体结构的稳定，不会因为操作杆转动时的切向力导致整个顶升工具出现移位。整个结构没有复杂的液压管路、密封元件或者电控部件，所有零件都是纯机械结构，日常维护只需要定期给螺纹副涂抹润滑脂减少磨损即可，哪怕长期存放也不会出现性能衰减，非常适合作为车间、工地的常备应急顶升工具。从安装边界来看，这款顶升工具的底座直径控制在合理范围，不需要太大的放置空间，最低收缩高度能适配大多数设备底部的预留顶升间隙，最大顶升行程能覆盖常规设备检修、构件调平的高度需求，操作时的转动半径可以通过调整操作杆的长度灵活适配不同的工位空间，不管是在设备底部的狭窄空间里完成局部顶升，还是在开阔场地完成重型构件的高度调整，都能找到合适的操作姿态。结构设计上没有多余的装饰性特征，所有外表面的结构都服务于受力需求和操作便利性，旋转套外侧的防滑纹路是为了空载调整高度时可以直接用手转动，不需要穿装操作杆就能快速调整初始高度，提升作业准备阶段的效率；承托台和螺杆的连接部位做了止推轴承结构的预留设计，能减少重载转动时的端面摩擦阻力，让操作杆的转动更顺畅，不会因为轴向载荷太大出现卡滞问题。
