车载便携剪式顶升支撑装置结构设计

项目分类:千斤顶 发布时间:2024-09-25 ID:775619
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计
  • 车载便携剪式顶升支撑装置结构设计

  在乘用车日常维保场景中,剪式顶升装置是随车工具清单里的标配部件,主要用于道路突发换胎、底盘简易检查等场景下的车辆临时抬升作业,相比液压类顶升工具,它的折叠收纳尺寸更小,整体重量控制在普通成年男性可单手提携的范围内,不会占用后备箱过多储物空间,也不会因为长期随车放置出现液压油泄漏污染储物舱的问题。

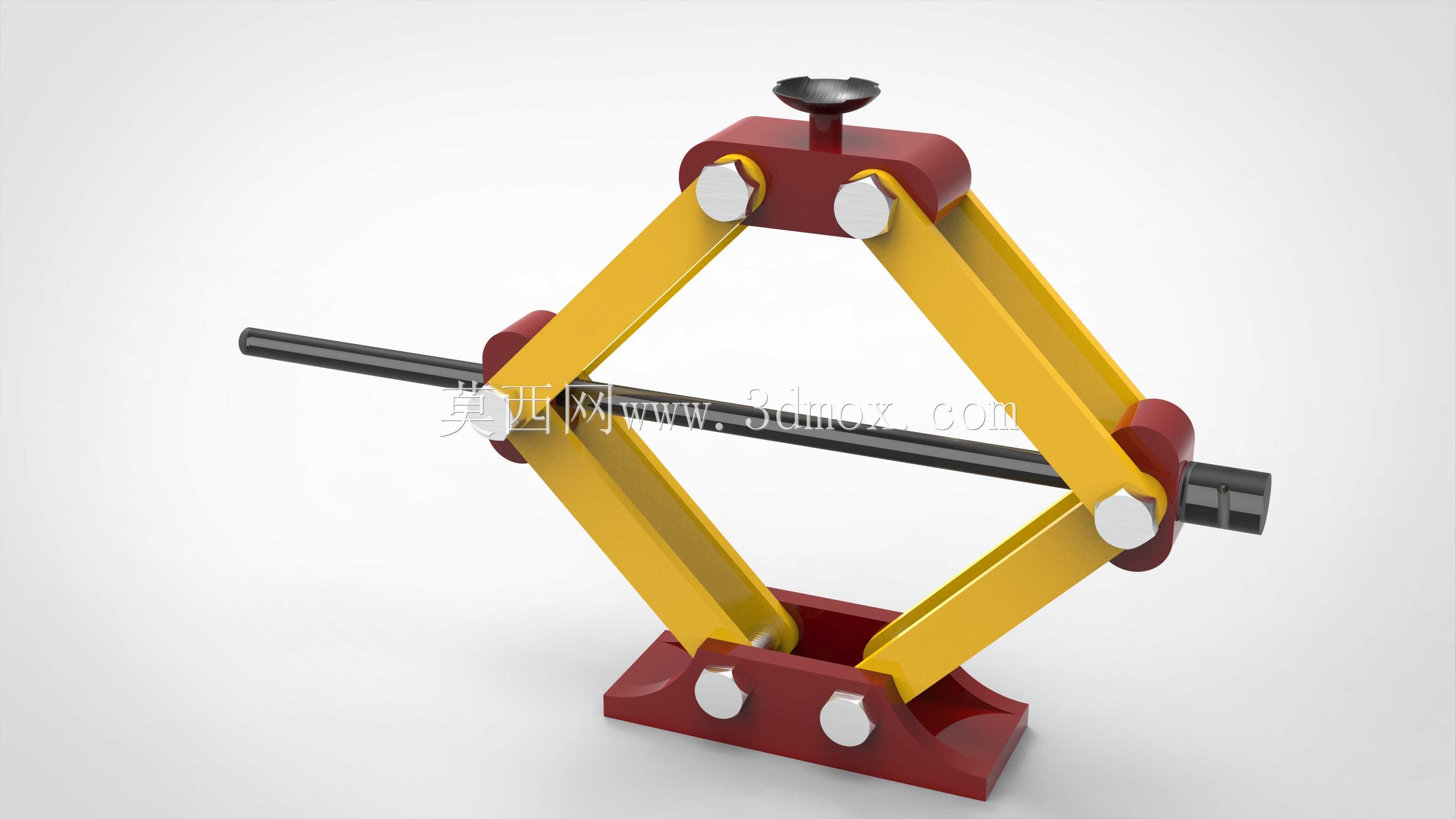

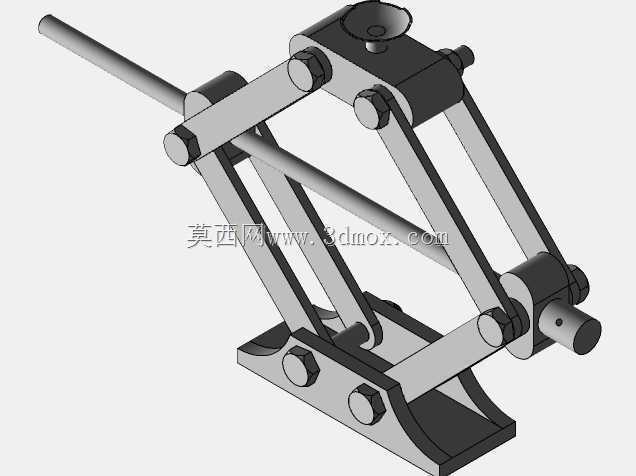

  从结构功能逻辑来看,这套剪式支撑结构采用对称双组剪臂布局,上下两端分别设置顶托与底座承力结构,中间贯穿的传动螺杆承担动力输入与载荷锁止的双重作用。当转动螺杆端部的受力杆时,两组剪臂的铰接点会沿螺杆轴向产生相对位移,带动剪臂夹角变化,实现垂直方向的高度调节,这种螺纹传动自带机械自锁特性,只要螺杆螺纹副的加工精度满足要求,顶升到位后无需额外锁止结构即可稳定承载,不会出现载荷骤降的安全隐患,完全适配车载应急场景下无专业操作经验人员的使用需求。

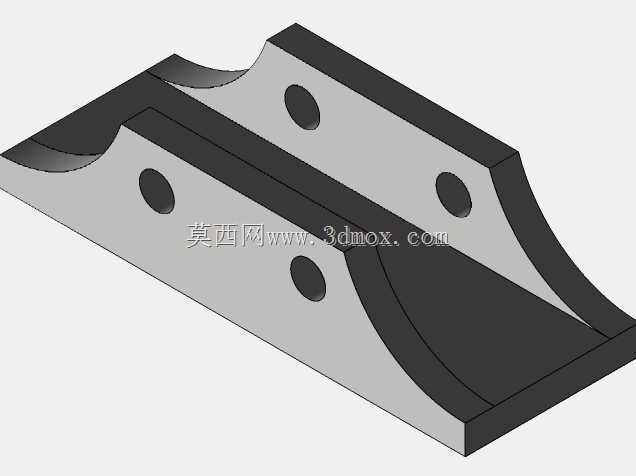

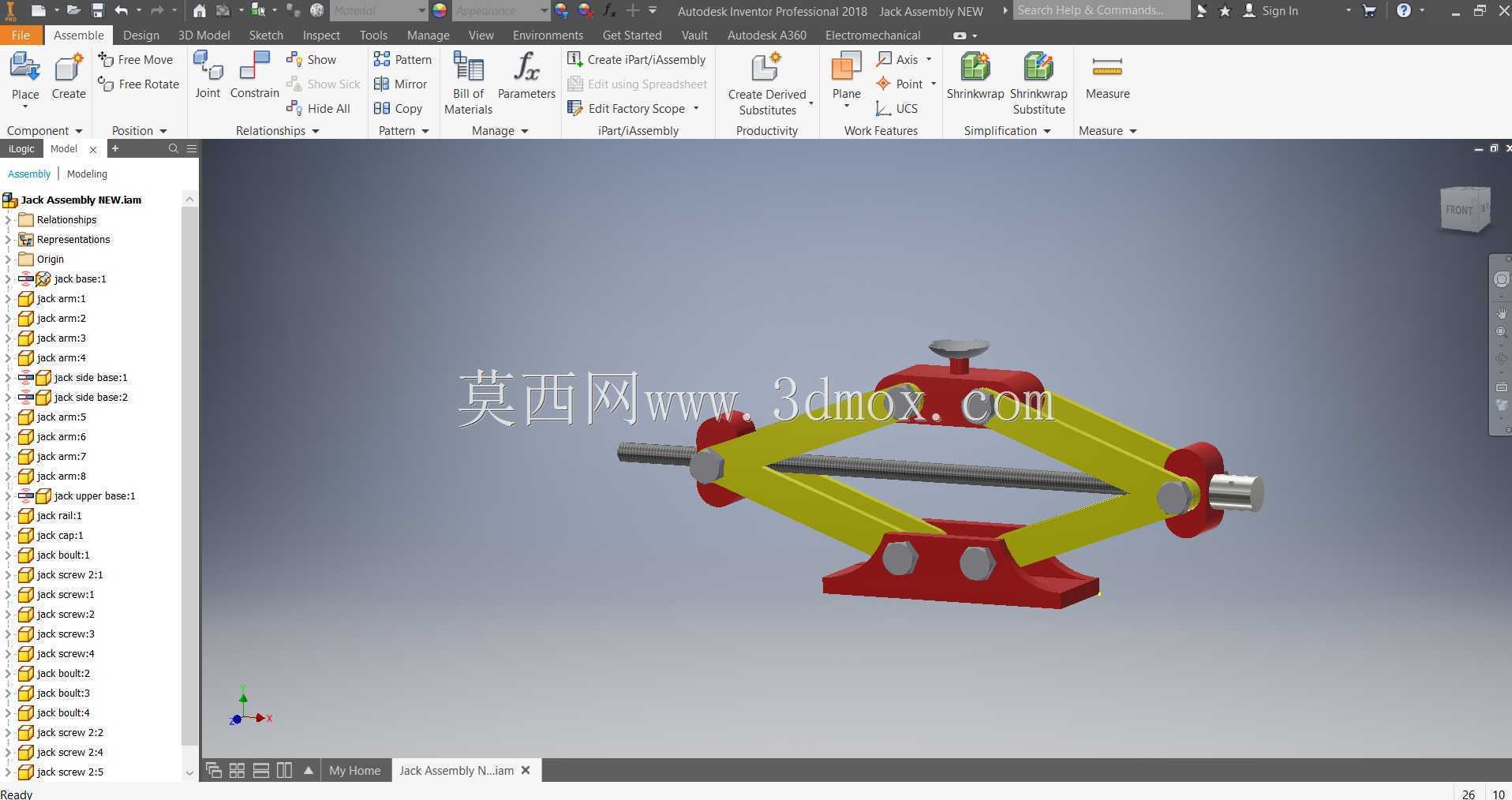

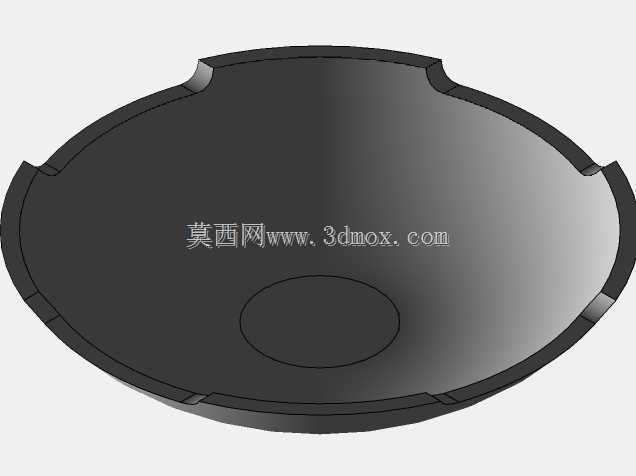

  做这套结构的三维建模时,首先要明确的是安装边界与尺寸约束:折叠状态下整体高度需控制在120mm以内,确保能放入多数乘用车后备箱的工具槽内;完全展开后的最大顶升高度要达到380mm以上,满足普通家用轿车、城市SUV的底盘离地间隙抬升需求,保证轮胎能完全脱离地面完成拆卸作业。底座的接地面积设计为120mm*80mm的矩形支撑面,边缘做圆弧过渡避免剐蹭地面,同时在底座与剪臂的铰接位置设置加厚承力凸台,分散垂直载荷带来的局部应力,防止长期使用后铰接孔出现变形扩孔的问题。顶部的承力托槽采用弧形凹槽设计,弧度匹配多数乘用车底盘的顶升加强筋轮廓,接触位置增设防滑齿结构,避免顶升过程中托槽与底盘滑脱,托槽与上剪臂的连接采用可小角度摆动的铰接结构,能适配顶升过程中车身角度的微小变化,保证承力面始终与底盘顶升点贴合,减少局部应力集中。

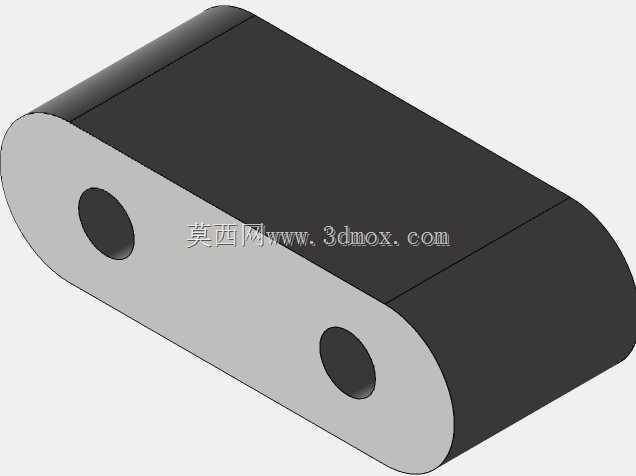

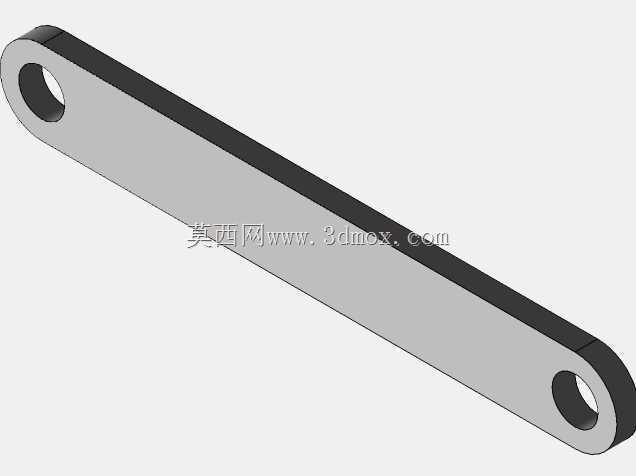

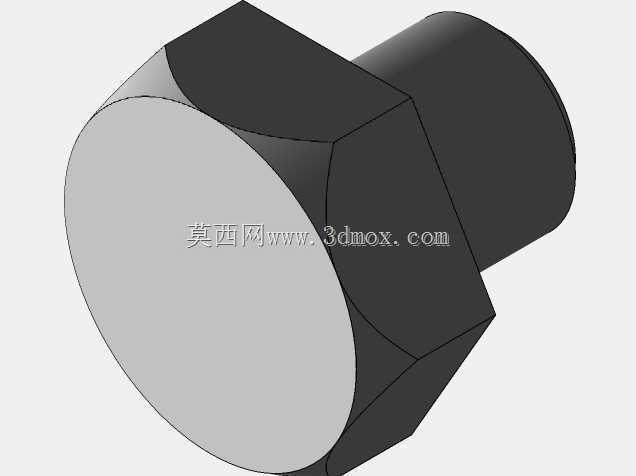

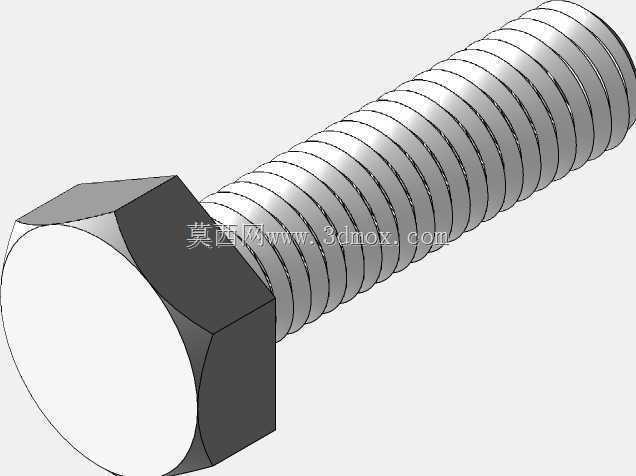

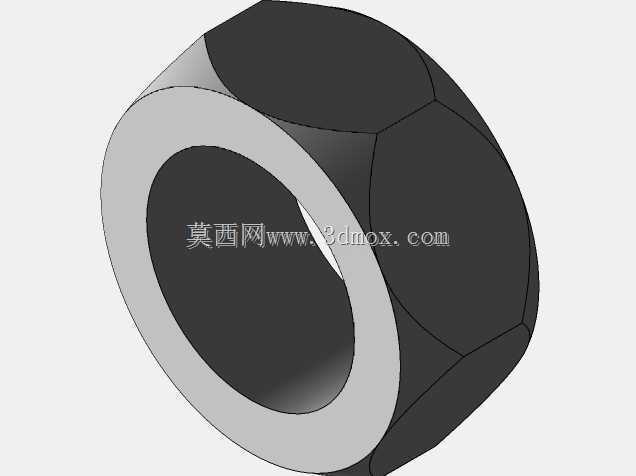

  剪臂作为核心承力部件,采用等长的对称杆件设计,单根剪臂的截面选用槽型钢结构,相比实心杆件能在保证抗弯强度的前提下降低整体重量,每处铰接点都设置耐磨衬套,减少反复升降过程中的铰接磨损,延长工具使用寿命。传动螺杆选用梯形螺纹,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率更适配手动操作的输入扭矩,不会出现转动过程中卡滞的问题,螺杆两端的限位结构要做冗余设计,防止过度转动导致剪臂脱离行程范围出现结构脱开的风险。

  实际选型验证过程中,需要重点校核几个关键位置的受力:一是剪臂中间铰接销轴的剪切强度,要满足1.5倍额定载荷的冲击冗余,因为车载使用场景下难免会出现地面不平整、车辆轻微晃动的情况;二是螺杆的轴向抗压稳定性,避免在最大顶升高度、额定载荷下出现螺杆弯曲失稳的问题;三是上下铰接点的焊缝强度,如果是冲压焊接结构的剪臂,焊缝位置要做连续满焊处理,不能出现虚焊、漏焊的缺陷。

  从使用场景的适配性来看,这种剪式结构不需要额外的动力源,只需要配套的加力杆即可手动操作,哪怕是在无电源、无气源的户外路边场景也能正常使用,整体结构没有复杂的液压密封件、精密阀组,后期几乎不需要维护,哪怕长期放置在后备箱经历高低温环境变化,也不会出现功能失效的问题。建模过程中所有铰接位置的配合间隙都要控制在合理范围,间隙过大会导致顶升过程中结构晃动量过大,存在安全隐患;间隙过小则会出现转动卡滞,手动操作时需要施加过大的扭矩,影响使用体验。另外,所有外露的金属部件都要做防锈处理,因为随车放置可能会遇到雨天、潮湿环境,防止锈蚀导致铰接点转动不畅。
