汽车发动机曲柄连杆机构活塞连杆组结构

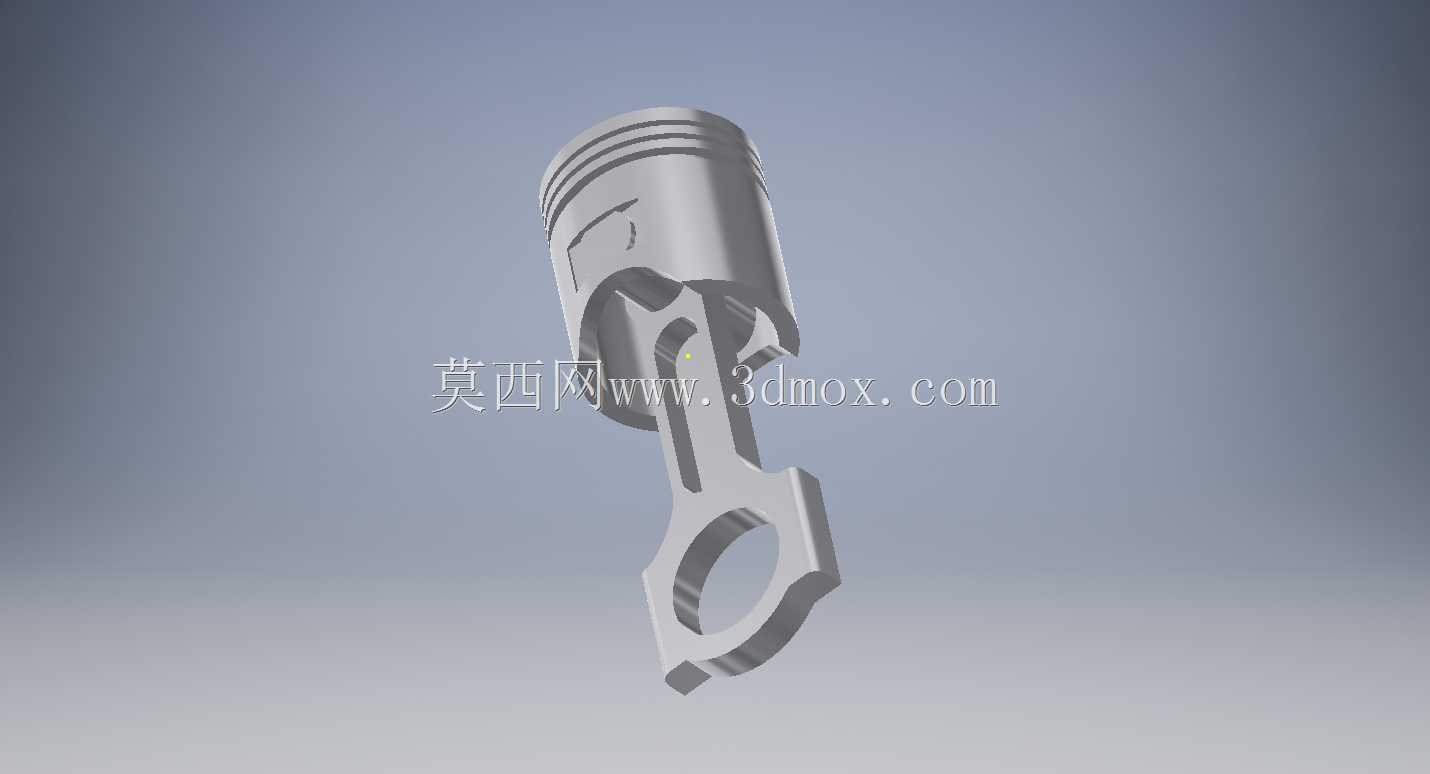

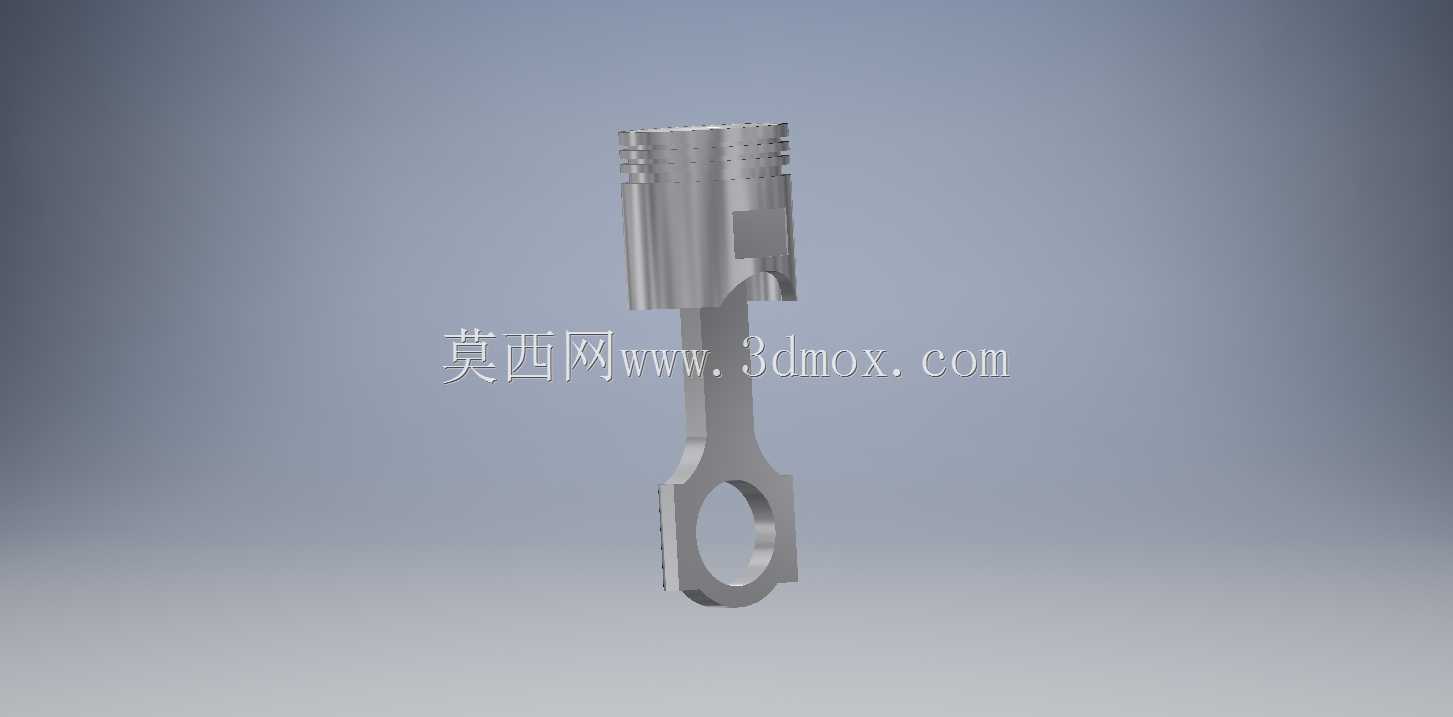

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心组成单元，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量往复式汽油发动机的结构设计场景，在乘用车动力总成、小型通用内燃机、教学用发动机拆解实训台架中都有对应的应用场景。从实际工况来看，活塞顶部直接接触燃烧室高温高压燃气，工作过程中需要承受最高可达数兆帕的爆发压力冲击，同时在往复运动中要完成进气、压缩、做功、排气四个冲程的密封、导热、动力传递任务，因此在结构设计上，活塞头部设置了三道环槽，分别用于安装气环与油环，两道气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释机油，油环则负责刮除气缸壁上多余的润滑油，

　　防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了变椭圆的型面设计，在冷态下预留了合理的热膨胀间隙，避免发动机达到工作温度后活塞受热膨胀卡滞在气缸套内，同时裙部的型面设计可以在往复运动中形成稳定的润滑油膜，降低活塞与缸壁之间的摩擦损耗，减少敲缸异响的发生概率。连杆部分采用了工字形截面的杆身设计，这种截面结构可以在尽可能降低连杆自身重量的前提下，保证足够的抗弯与抗扭刚度，能够承受活塞销传递过来的交变冲击载荷，避免在高转速工况下出现连杆弯曲、扭转变形甚至断裂的严重故障。连杆小头端设置了活塞销安装孔，孔内预留了衬套压装的位置，工作过程中活塞销可以在衬套与活塞销座孔内实现小幅转动，保证连杆摆动过程中的运动自由度，

　　降低连接部位的接触应力；连杆大头端为剖分式结构，通过连杆螺栓与连杆盖连接，安装时可以抱紧曲轴的连杆轴颈，轴瓦安装位置预留了标准的过盈量与定位结构，保证轴瓦在工作过程中不会出现转动、移位，同时轴瓦表面的油槽结构可以将曲轴油道输送来的压力机油均匀分布在摩擦表面，形成稳定的流体润滑，降低连杆轴颈与轴瓦之间的磨损。从安装边界来看，这套组件的整体尺寸严格匹配对应排量发动机的气缸直径、活塞行程、曲轴回转半径、连杆中心距等核心参数，活塞销孔的中心高度、连杆大小头孔的中心距、大头孔的直径尺寸都与对应机型的设计参数保持1:1的比例关系，安装时需要严格控制活塞的安装方向，活塞顶部的避让凹坑、气门避让槽需要与燃烧室、进排气门的位置对应，

　　避免活塞运动到上止点时与气门发生碰撞造成机械事故；连杆大头的剖分面定位结构、连杆螺栓的拧紧力矩要求都需要符合对应机型的装配工艺规范，保证连接可靠性。在实际的发动机装配流程中，活塞连杆组需要先完成活塞与连杆的分装，将活塞销加热后压入活塞销座与连杆小头孔，完成活塞环的安装，调整各道活塞环的开口角度避免开口对齐造成漏气，之后使用专用的活塞环压缩器将活塞推入气缸套，再将连杆大头与曲轴连杆轴颈进行合装，按规定力矩拧紧连杆螺栓并完成锁止。这套结构的建模过程中，对活塞的环槽尺寸、裙部型线、连杆的工字形截面过渡圆角、大小头孔的倒角与卸载槽都做了精准的还原，能够直观展示活塞连杆组的装配关系与结构细节，既可以用于发动机结构原理的教学演示，也可以作为动力总成结构设计阶段的参考模型，帮助设计人员核对活塞运动过程中的干涉边界、验证曲柄连杆机构的运动学参数合理性，在进行发动机改装、性能升级的方案设计时，也可以借助该模型调整压缩比、连杆长度等参数，验证改装方案的结构可行性。
