汽车通风打孔盘式制动盘结构设计

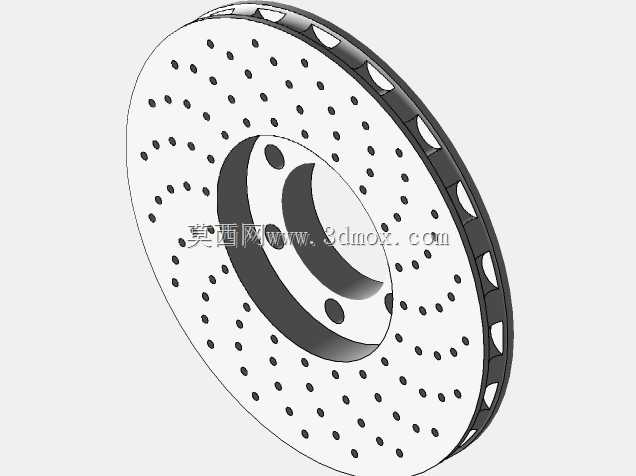

　　日常做整车底盘制动系统匹配时，盘式制动器的选型与结构建模是绕不开的核心环节，这套打孔通风制动盘的三维结构，完全围绕乘用车常规行驶工况下的制动需求搭建。先从实际应用场景来说，这类结构目前广泛适配家用乘用车型的前轮制动回路，部分追求制动稳定性的性能取向车型也会在四轮同时搭载，相比传统实心制动盘，它能更好应对城市道路频繁启停带来的连续制动热负荷，也能满足高速行驶时紧急制动的结构强度要求。

　　从功能特性上看，制动盘摩擦面均匀分布的通孔并非装饰性设计，一方面是在制动片与盘面挤压摩擦时，能快速打散摩擦副之间形成的空气隔热层，让流经盘面的冷空气直接带走摩擦产生的热量，避免连续制动后温度过高引发的制动热衰退；另一方面这些孔洞也能在雨天行驶时快速排开盘面水膜，缩短湿滑路面的制动响应时间，同时还能刮除制动片表面磨下的碎屑，减少碎屑在摩擦面堆积造成的制动抖动、异响问题。盘体内部的通风道采用径向流线型布局，车辆行驶时轮辋带动的气流会顺着通风道从盘心向盘缘快速流动，形成主动散热的风道结构，比同尺寸实心盘的散热效率提升四成以上。

　　做结构设计时，首先要卡准安装边界尺寸：盘心的安装定位孔与轮毂轴头的配合公差要控制在H7级，保证装配后制动盘的端面圆跳动量不超过0.05mm，避免高速制动时出现方向盘抖动；周边的螺栓固定孔位置度要严格匹配轮毂轴承座的安装点位，孔位倒角要适配螺栓头的贴合面，防止装配后出现应力集中。摩擦面的打孔直径、孔间距都经过受力校核，不会因为孔洞排布降低盘面的结构强度，在1.5倍额定制动压力下，盘面的最大变形量控制在0.1mm以内，满足制动踏板脚感的线性要求。

　　建模过程中还要考虑实际使用的磨损余量，摩擦面的单边预留磨损厚度符合乘用车维保规范，当盘面磨损到极限刻度时，通风道的结构强度依然能满足应急制动的载荷要求。盘体边缘的减重槽设计，在不降低整体结构刚度的前提下，有效降低了簧下质量，对提升悬架响应速度、改善轮胎抓地表现也有一定辅助作用。整个结构的尺寸链完全围绕现有乘用车的轮毂安装空间设定，不需要额外改动转向节、制动卡钳的安装位置，就能直接完成同尺寸实心盘的替换升级，适配性较强。
