小型舵机式伺服执行机构结构设计

　　这款伺服执行机构的建模还原了市面通用小型舵机的完整结构，在做小型自动化装置、机器人关节、航模舵面控制的选型阶段，这类模型能帮结构工程师提前确认安装位的匹配度，避免实物到手后出现安装孔位错位、输出轴行程干涉的问题。从实际应用场景来看，这类小规格伺服件常被用在教育机器人的关节转动、小型自动化设备的工位切换拨杆、航模的舵面偏转控制、智能门锁的锁舌驱动这类需要精准角度控制的场合，相比普通直流电机，它不需要额外搭建位置反馈回路，集成度更高，接线和控制逻辑更简单，适合空间紧凑、控制精度要求在1度以内的轻载传动场景。

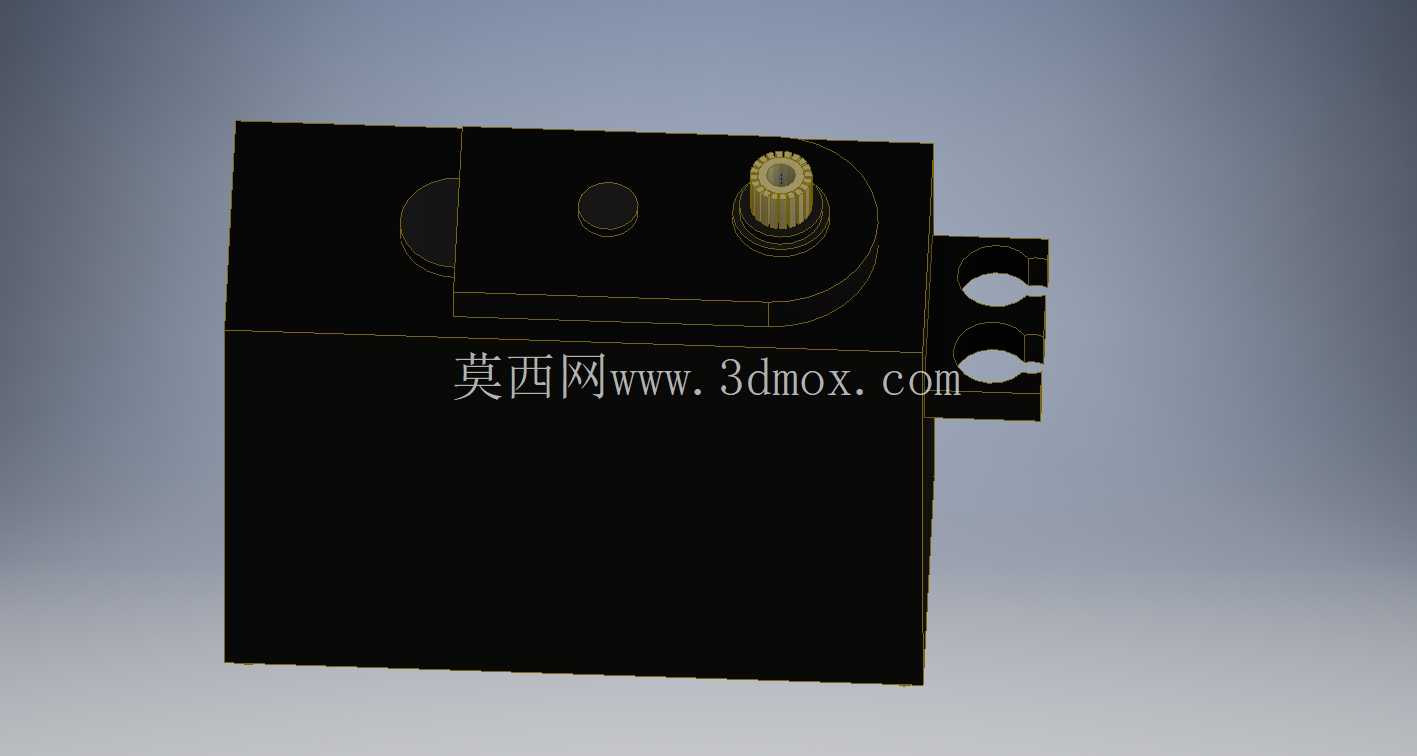

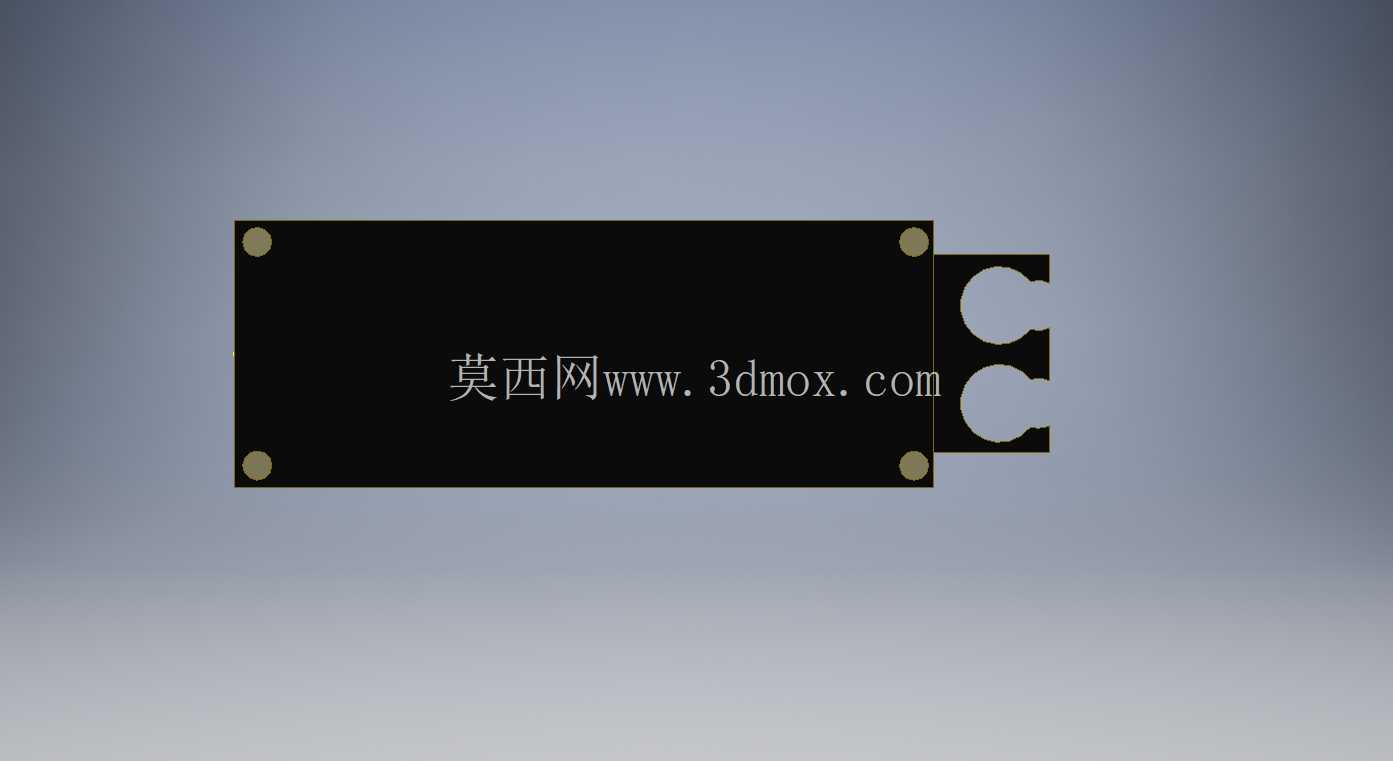

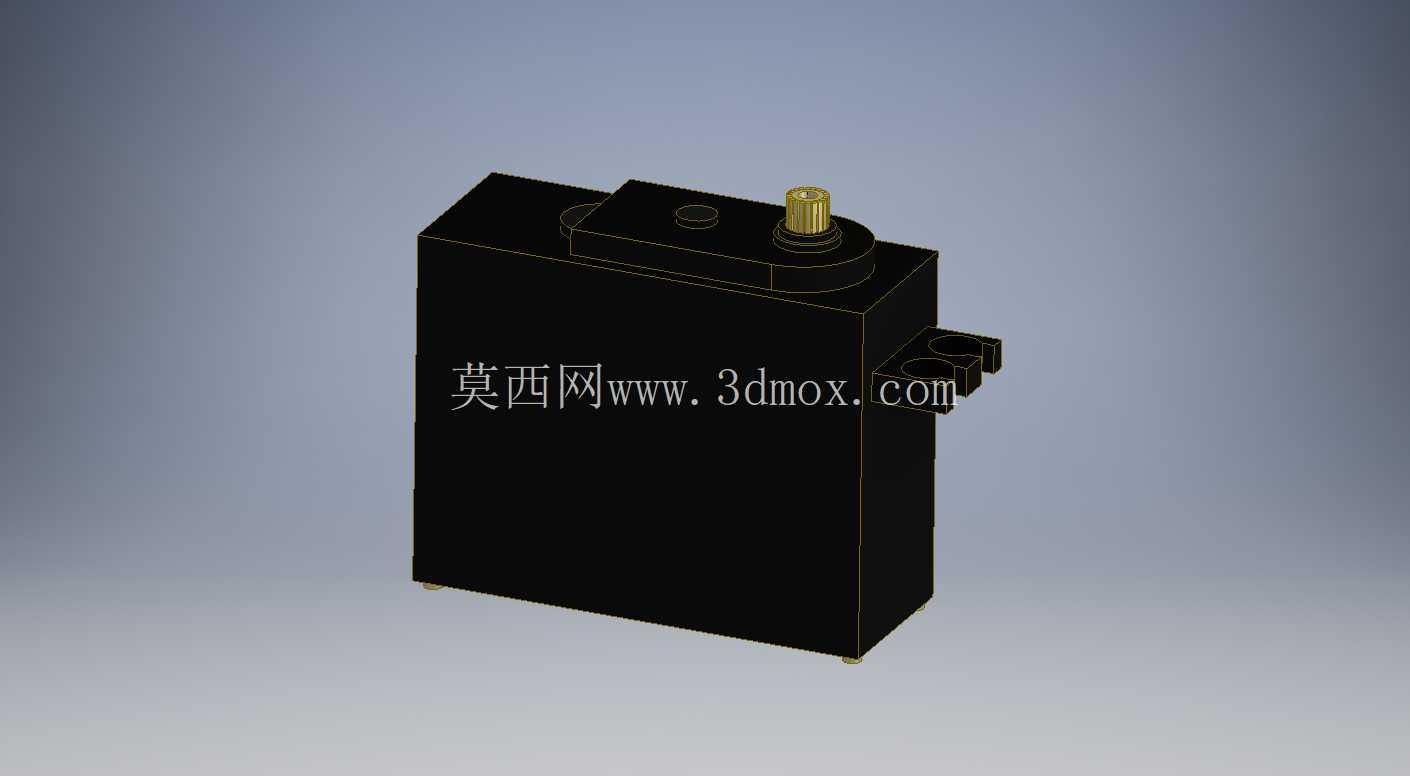

　　从结构设计思路来看，模型还原了舵机的典型布局：主体为方形塑壳结构，顶部伸出带齿的输出轴，侧面预留了带两个安装孔的固定耳，这个固定耳的孔位间距是按照通用小型舵机的安装规范做的，孔位直径适配M2规格的安装螺丝，安装时可以直接通过这两个孔把舵机固定在支架或者设备基板上，不需要额外做转接件。输出轴采用齿形结构，是为了和配套的舵盘啮合，传递扭矩的时候不会打滑，输出轴的中心高度和壳体顶面的距离做了精准还原，在做上层结构设计的时候，能准确计算舵盘安装后的转动空间，避免舵盘转动时和壳体顶面或者周边结构剐蹭。

　　壳体的外形尺寸按照1:2的比例做了还原，整体为方正的矩形结构，边角做了小圆弧过渡，没有尖锐的棱角，在批量装配的时候能减少壳体之间的卡滞，也能避免安装时刮伤操作人员。壳体侧面的固定耳和主体是一体化结构，强度足够承受输出轴额定扭矩下的反作用力，不会因为频繁正反转出现固定耳断裂的问题。模型里还原的输出轴行程覆盖0到180度的常用转动范围，在做运动仿真的时候，可以直接给输出轴添加角度驱动，模拟实际工作时的转动轨迹，验证周边结构的干涉情况，比如在做机械臂关节设计的时候，能提前算出舵机转动到极限角度时，臂体会不会碰到设备基座，提前调整安装位置或者臂体外形，减少后期打样的修改次数。

　　从功能特性来看，这类伺服执行器可以同时实现角度、位置、速度的闭环控制，内部集成了减速齿轮组和位置检测元件，不需要外部额外加装编码器或者限位开关，给控制信号就能转动到指定角度，并且能保持输出扭矩，抵抗外部的负载扰动。在做三维装配的时候，这个模型可以直接导入到整机装配体里，配合周边的传动件做干涉检查，比如搭配连杆结构的时候，能准确算出舵机转动一定角度时，连杆末端的行程是否满足设计要求，不需要反复计算尺寸链。安装边界方面，除了侧面的固定耳，壳体的底面是平整的，也可以采用粘接或者底面压块的方式固定，固定方式灵活，适配不同的安装空间需求；输出轴的齿形是标准的25T齿，和市面通用的金属舵盘、塑料舵盘完全匹配，选型的时候不需要额外定制舵盘，能减少配件的采购成本和交付周期。

　　在做机电一体化系统设计的时候，这类伺服件的三维模型是装配阶段必不可少的参考，很多工程师在初期选型的时候只看参数表的尺寸，忽略了输出轴的突出高度、固定耳的厚度这些细节，导致后期装配的时候出现干涉，需要重新修改结构件，耽误项目进度。这个模型把所有的安装相关尺寸都做了精准还原，包括固定耳的厚度、安装孔的中心距、输出轴的直径和突出高度、壳体的整体长宽高，在做结构设计的时候，可以直接从模型里提取这些尺寸，用来设计对应的安装支架、舵盘连接结构，不需要再手动测量实物，能大幅提升设计效率。另外模型里的壳体分模线、输出轴的齿形细节都做了还原，在做产品渲染或者方案展示的时候，也能直接用这个模型出效果图，不需要再额外做外观建模。
