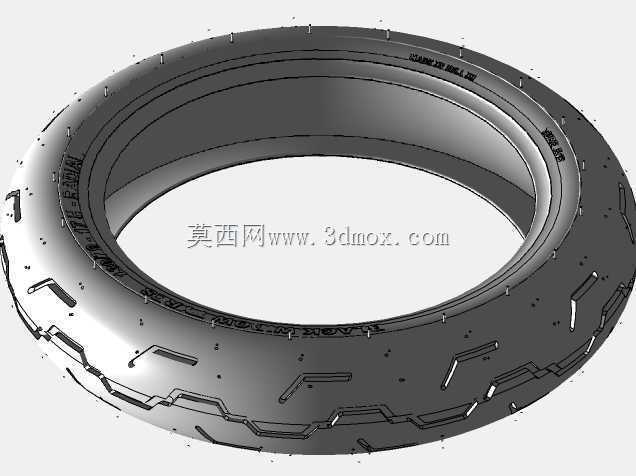

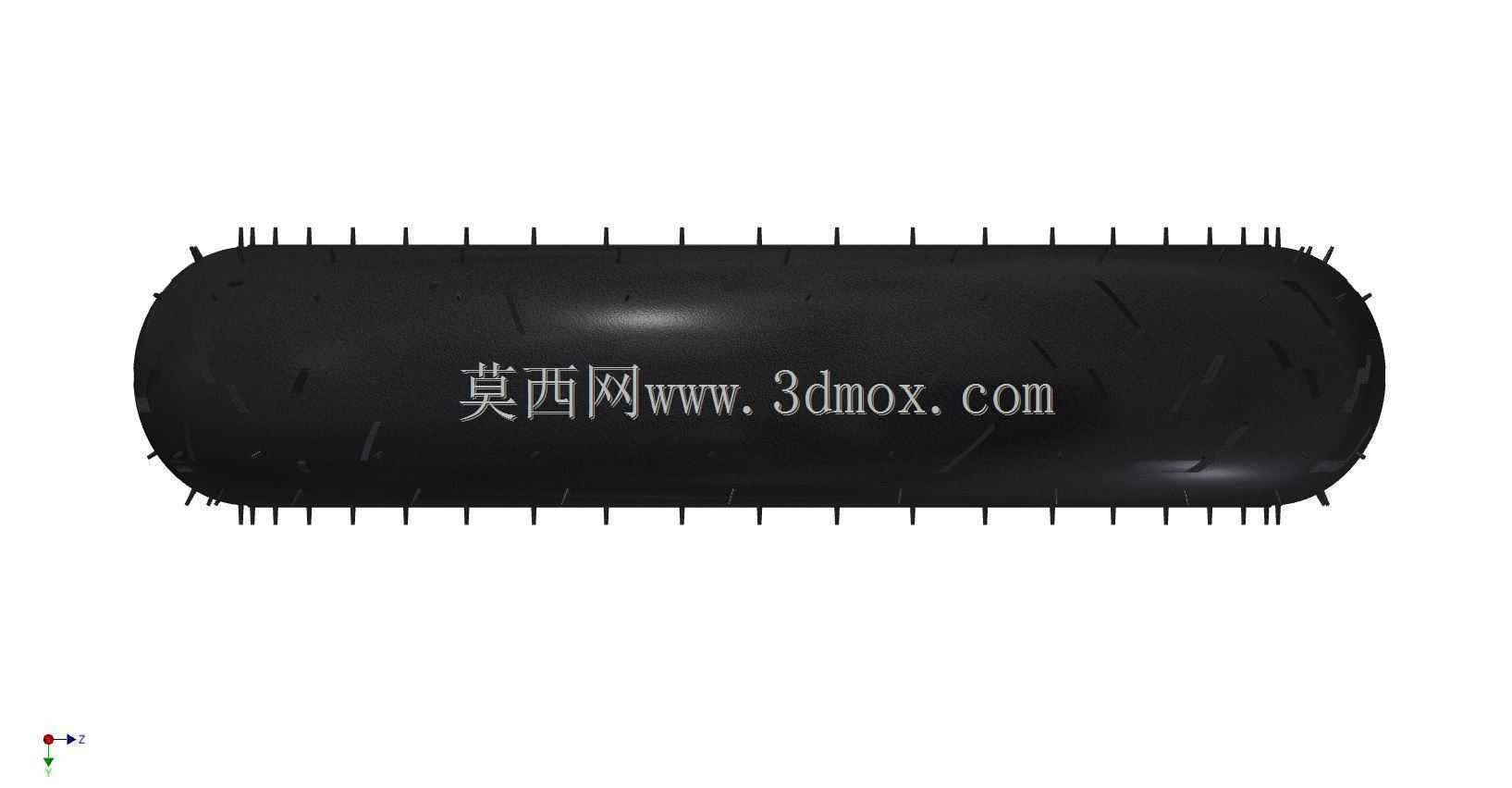

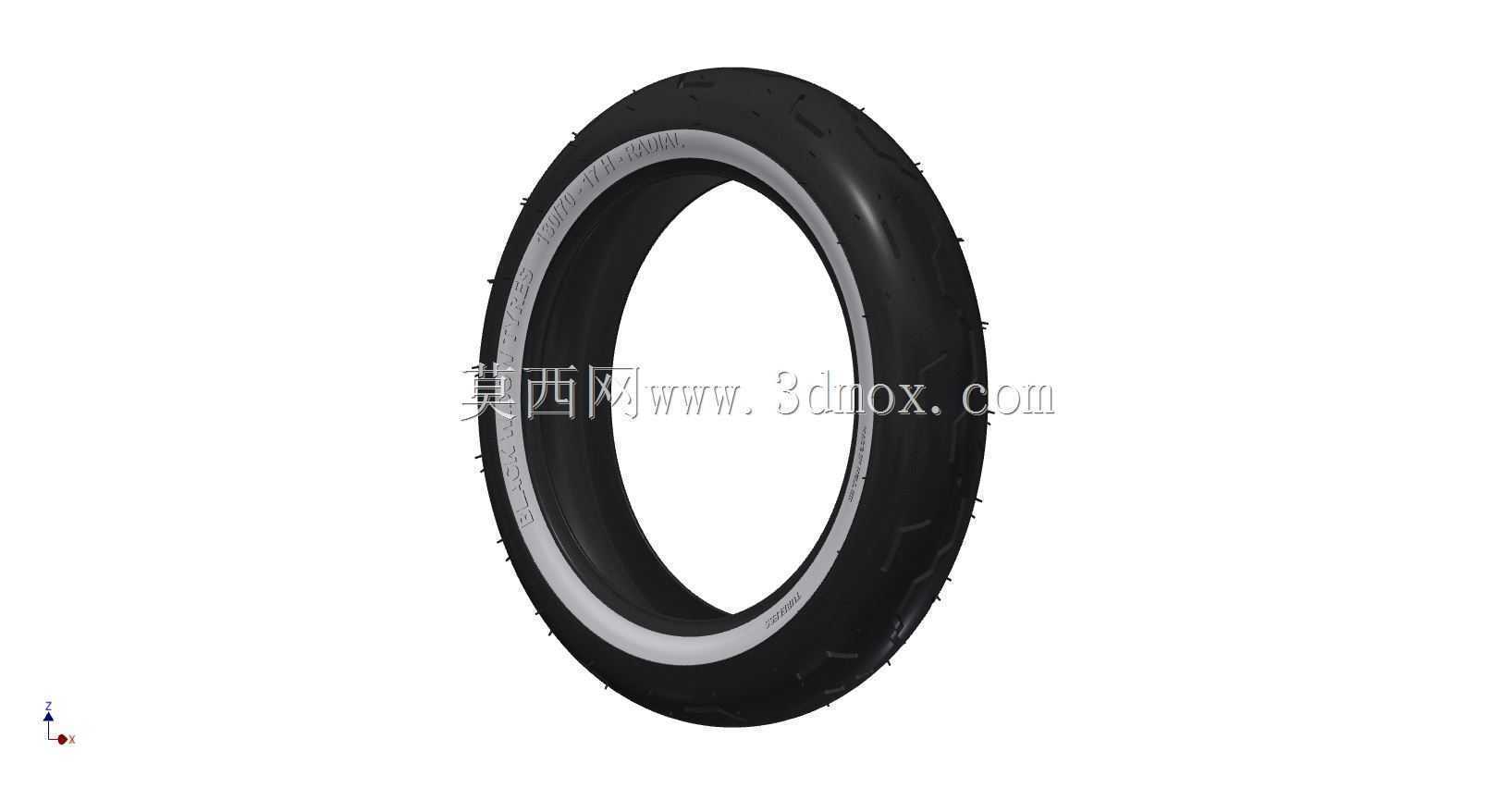

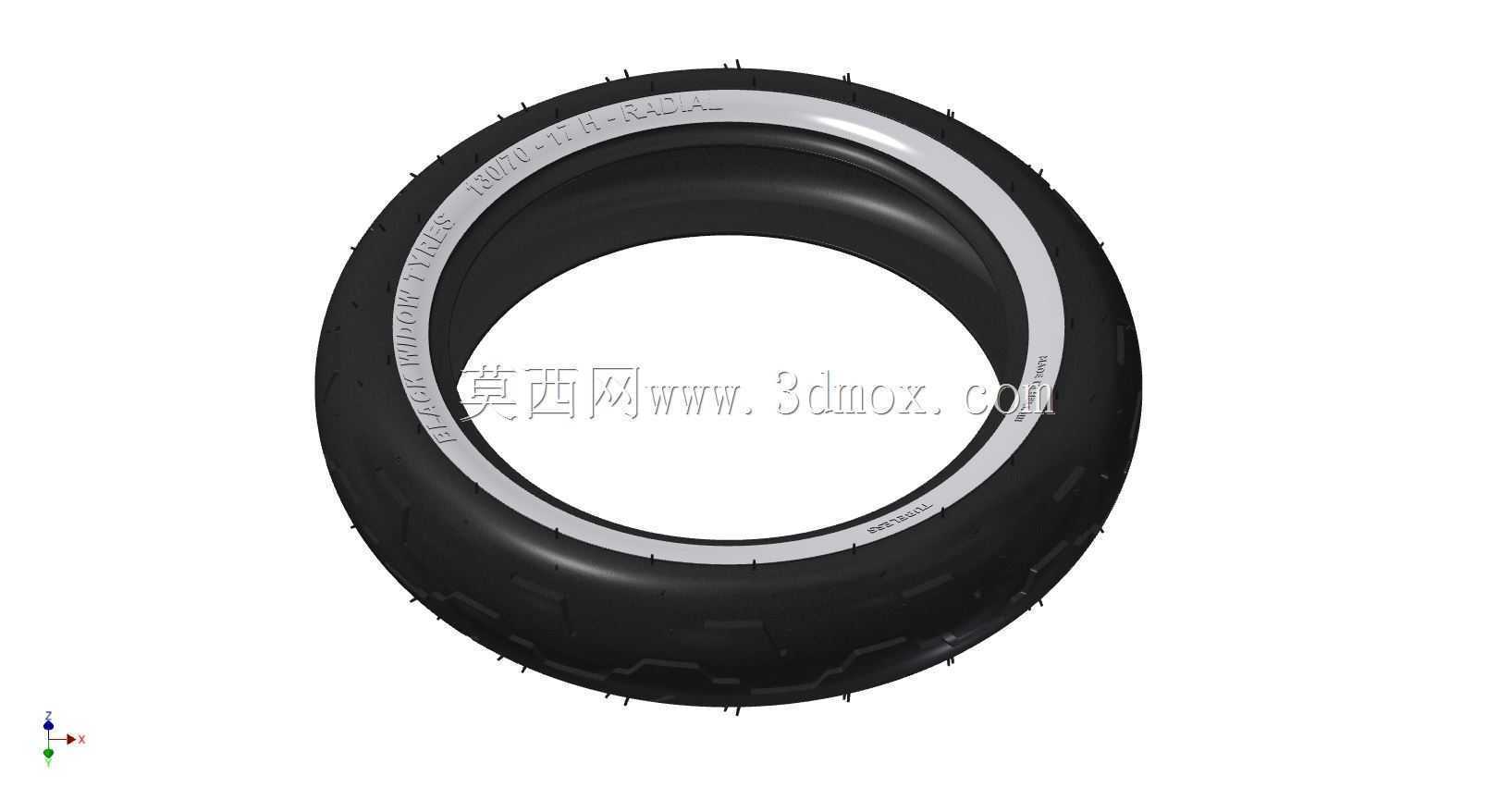

130/70-17规格白边定制摩托车轮胎结构

　　在两轮摩托行走系统的设计环节中，轮胎作为直接接触路面的核心承载部件，其结构还原度直接影响整车装配校验、运动仿真的结果准确性，这款适配17英寸轮辋的定制款白边轮胎，针对复古风格摩托的改装、整车设计场景做了细节还原，可直接与同规格前轮轮辋组件完成装配匹配，无需额外调整配合公差。从实际应用场景来看，这类130/70-17规格的轮胎多搭载于中小排量复古街车、巡航摩托的前轮位，也有部分改装车型将其用于后轮位调整整车视觉风格，日常使用中需要承担整车前部载荷、传递转向力矩、缓冲路面颠簸的作用，建模时需要兼顾外观还原与装配边界的准确性，才能满足结构设计阶段的校验需求。设计思路上，首先确定了轮胎的核心尺寸边界：断面宽度130mm，扁平比70%，

　　适配轮辋直径17英寸，对应胎圈位置的内径严格匹配标准17英寸摩托轮辋的配合尺寸，胎圈处的加厚结构、与轮辋贴合的密封面都做了对应还原，避免装配仿真时出现干涉、贴合不严的问题。胎面部分还原了常规街胎的排水沟槽布局，沟槽的深度、走向参考了同规格量产轮胎的实际参数，既保证外观写实，也能为后续的抓地力仿真、接地面积计算提供基础的模型支撑；胎侧部分做了分层结构还原，外层的橡胶覆盖层、中部的帘布层标识线、靠近胎圈位置的加厚缓冲层都有对应的结构区分，尤其是定制款的白边装饰层，严格还原了复古轮胎的白边宽度、位置，白边与黑色橡胶层的衔接处做了台阶过渡，符合实际生产中白边轮胎的层压工艺结构，不会出现视觉上的分层错位问题。从安装边界来看，轮胎的最大外直径、

　　断面宽度都严格遵循130/70-17规格的公差范围，装配到标准轮辋后，与前减震、前泥瓦的安全间隙符合整车设计的通用要求，不会出现转向过程中轮胎与周边部件剐蹭的问题；胎唇位置的卡合结构角度、厚度都匹配标准真空胎轮辋的卡槽尺寸，可直接用于真空胎装配结构的演示，也能适配有内胎的轮组结构，通用性较强。细节处理上，胎面的橡胶表面做了细微的纹理还原，模拟实际轮胎的硫化表面质感，胎侧的字体标识区域预留了平整的安装位，可根据需求添加品牌、规格标识，轮胎的充气后轮廓做了适度的弧度还原，不是生硬的正圆环结构，更符合实际充气状态下的轮胎外形，避免模型过于理想化导致后续仿真结果出现偏差。在整车设计流程中，这类高精度的轮胎模型可直接用于总装环节的干涉检查，

　　核对轮胎与前叉、泥瓦、刹车组件的间隙是否符合设计要求，也能用于渲染环节的整车效果展示，尤其是复古改装车型的方案展示，白边轮胎的视觉特征能直接体现改装风格，无需后期额外调整材质效果；对于零部件供应商来说，该模型也可用于产品展示、配套对接时的结构确认，减少反复沟通尺寸的成本。不同于简化的轮胎示意模型，这款模型还原了轮胎从胎圈到胎面的完整结构层次，没有过度简化关键配合位置的结构，既不会因为模型面数过高影响大装配体的运行效率，也不会因为过度简化丢失关键的装配参考特征，能满足结构设计、方案展示、运动仿真等多场景的使用需求。建模过程中参考了多款同规格量产复古轮胎的实际测量数据，对胎侧的弧度、白边的宽度比例、胎面的曲率都做了反复校准，确保装配到标准轮辋后，整体视觉效果与实物一致，不会出现比例失调的问题；胎体的厚度参考了常规真空摩托轮胎的实际厚度，在做轮胎受力变形仿真时，可基于该模型的实体结构划分网格，得到更贴近实际的变形结果，为悬挂调校、轮胎选型提供参考依据。
