EM设备用两针直插式连接插头结构

　　在工业电子设备的内部布线场景里，板对板、线对板的信号与小电流传输始终需要兼顾连接可靠性、安装便捷性与空间占用率，这类两针式插头连接器正是针对EM类电子设备内部紧凑空间的连接需求设计，多用于低压控制信号回路、小功率供电回路的可拆卸连接点位，常见于工控板卡外接传感模块、小型电源模块输出端对接、设备内部子板与主板的信号传递场景，能在设备维护、模块更换时实现快速插拔，无需反复焊接走线，大幅降低现场运维的操作难度。

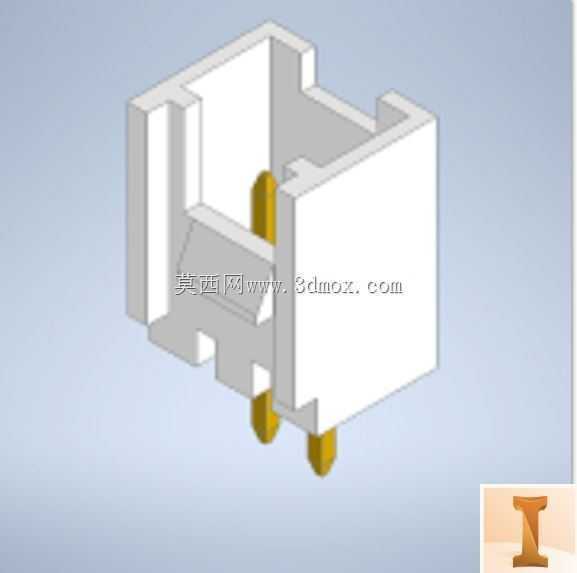

　　从结构设计逻辑来看，该插头采用白色绝缘基座作为主体承载结构，基座选用耐温绝缘工程塑料注塑成型，一方面为内部导电插针提供足够的结构支撑，另一方面隔绝相邻插针之间的电气间隙，避免低压环境下的爬电、击穿风险，基座的外侧设置有对称的卡扣导向槽，安装时可与对应插座的卡位结构配合，插合后能提供足够的保持力，避免设备运行过程中受振动影响出现接插松脱、接触不良的问题。基座内部嵌装两根黄铜材质的导电插针，插针采用直插式设计，一端为插合端，加工有标准的接触倒角，方便与插座端的导电母端顺滑对接，另一端为焊接端，伸出基座底部，可直接穿过PCB板的对应安装孔进行波峰焊或者手工焊接，也可根据布线需求压接导线后完成线端连接。

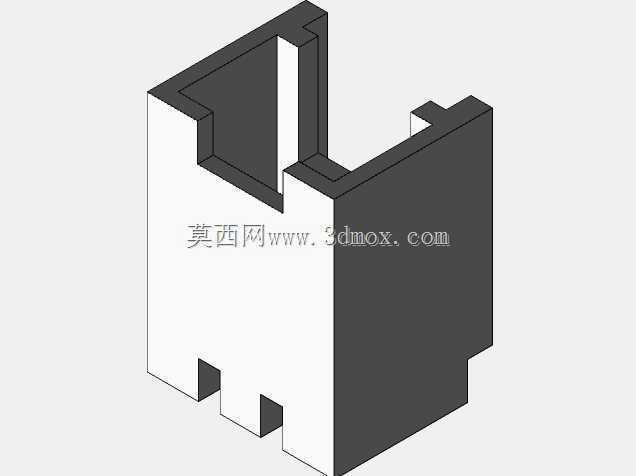

　　设计过程中首先需要明确安装边界的尺寸约束，这类两针连接器的基座整体轮廓为方正块状结构，横向与纵向的尺寸均控制在极小范围内，适配板上安装时的空间占用需求，不会遮挡周边其他贴片元件的布局空间；插针的中心距严格按照对应插座的标准间距设定，保证插合时的同轴度，避免插针偏斜导致的接触阻力过大、插针弯折问题。基座的侧壁做了加厚处理，在多次插拔的受力位置设置了加强筋结构，抵消插拔过程中产生的侧向力矩，避免基座开裂；插针与基座的嵌装位置设计有防退卡位结构，插针压入基座后不会在插拔力作用下出现移位、脱出的情况，保证长期使用的结构稳定性。

　　从实际使用的功能特性来看，该连接器的绝缘基座可耐受常规电子设备工作时的环境温度，不会因板卡周边元件发热出现形变、绝缘性能下降的问题；黄铜插针表面可根据使用需求做镀锡或者镀金处理，降低接触电阻，提升抗氧化能力，保证长期通电过程中的连接稳定性，避免接触位置氧化导致的压降过大、信号传输失真问题。插合状态下，基座的对接面与插座端面完全贴合，可阻挡日常环境中的浮尘进入接触位置，减少接触不良的诱因，适配工业车间、设备机柜内的常规使用环境，无需额外做防尘密封处理即可满足多数非恶劣工况的使用要求。

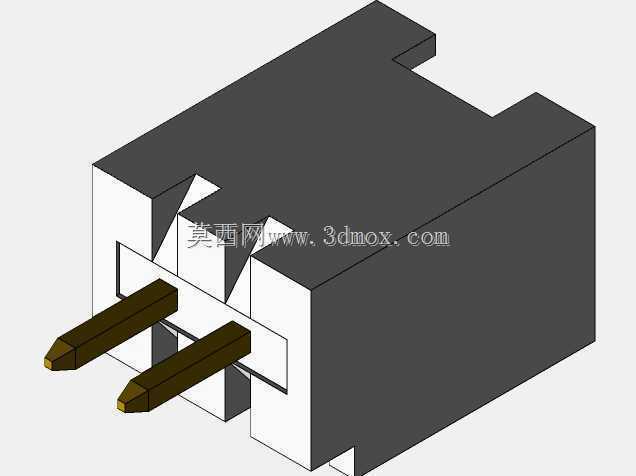

　　在进行三维建模时，需要重点把控插针与基座的配合公差，插针的嵌装槽尺寸要与插针的外径做过盈配合设计，保证嵌装后的牢固度；基座外侧的导向槽尺寸要与插座的卡扣尺寸做间隙配合，预留合理的插拔公差，避免出现插合卡顿、锁止失效的问题。同时要注意插针伸出基座两端的长度尺寸，焊接端的伸出长度要匹配PCB板的厚度，保证焊接时焊锡能充分包裹插针，形成可靠的焊接点；插合端的伸出长度要保证与插座母端的接触深度足够，在存在一定安装误差的情况下依然能保证有效接触面积，不会出现虚接问题。基座的边角位置全部做了圆角过渡处理，既避免注塑过程中的应力集中问题，也能防止安装操作时锋利边角划伤操作人员、刮伤导线绝缘层。

　　这类连接器在实际选型应用时，需要根据回路的电流大小确认插针的载流能力，两针的结构设计刚好适配正负极供电或者单组信号回路的连接需求，相比多针连接器占用空间更小，布线时的灵活性更高，在小型化电子设备、模块化工控装置里应用十分广泛，设计时的结构简化思路也兼顾了加工便利性，注塑与插针压装的工序都十分成熟，适合批量生产加工，能有效控制元件的生产成本，同时保证成品的一致性。
