镀金黄铜压接端子结构设计

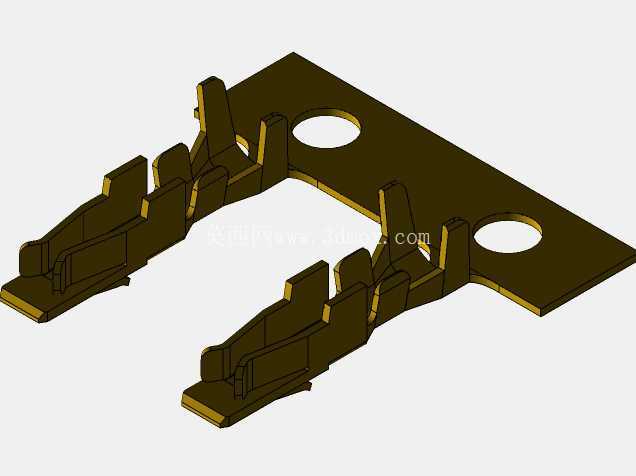

　　这款压接端子采用镀金黄铜作为基材，核心应用场景覆盖低压电控柜内部接线、小型通讯设备内部线束连接、消费电子主板供电接驳等需要稳定低阻导电连接的工况，在实际设备运行中承担导线与PCB板、导线与接线排之间的电流传导与机械固定作用，避免线束松脱导致的接触不良、打火等故障。从功能特性来看，该端子的双侧对称夹爪结构经过冲压折弯成型，夹爪内侧预留了多道压接齿槽，当压接模具施加额定压力时，夹爪会产生均匀塑性变形，紧紧咬合住剥除绝缘层的导线线芯，既保证足够的拉脱力，又能让线芯与端子基体充分接触，降低接触电阻；尾部的平板安装区设置两个同轴定位圆孔，可通过螺丝直接锁附在PCB焊盘或者设备金属安装基座上，安装时两个孔位可同时起到定位与防转作用，避免端子在长期受线束拉扯时发生偏转。

　　设计过程中优先考虑了冲压工艺的可行性，所有折弯处均预留了黄铜材料对应的最小折弯半径，避免冲压成型时出现弯角处开裂的问题，夹爪的排布间距经过反复校核，既保证压接时每道夹爪都能嵌入线芯缝隙，又不会因为齿距过小导致压接时线芯被切断；镀金层的厚度控制在满足导电与防氧化要求的合理区间，在降低接触电阻的同时兼顾材料成本，避免过度设计带来的不必要浪费。外形尺寸方面，整体安装平板的长度与宽度适配常规2.5mm²及以下线径的压接需求，两个安装孔的中心距符合通用PCB接线端子的安装孔位标准，可直接替换同规格的常规端子，无需重新调整安装基座的孔位设计；夹爪部分的开口尺寸预留了导线插入的导向斜角，工人在进行线束组装时无需额外扩口即可快速将剥好的线芯插入夹爪内部，提升装配效率。

　　安装边界上需要注意，端子安装后夹爪部分与周边带电部件的安全间隙需满足低压设备的电气间隙要求，平板安装区的底部需避开PCB板上的走线区域，防止螺丝锁附时压伤板上线路；压接作业时需匹配对应线径的压接模具钳口，保证压接后的端子变形量处于合理区间，压接完成后可通过拉脱力测试验证压接质量，确保端子在设备长期振动工况下不会出现松脱。不同于常规的单夹爪端子，这款双侧对称夹爪的设计可同时压接两根同规格导线，在空间受限的设备内部可减少端子的使用数量，压缩布线空间，平板安装区的沉孔设计可让螺丝头部完全沉入端子平面，不会突出表面占用额外的装配空间，适配紧凑化的设备内部布局。

　　材料选择上采用H62黄铜作为基体，兼顾导电性能与冲压成型性能，表面镀金处理可提升端子在潮湿、轻微腐蚀环境下的抗氧化能力，延长设备的无故障运行时间，避免长期使用后接触电阻升高导致的端子发热问题。
