EM设备直针式针脚连接接头结构

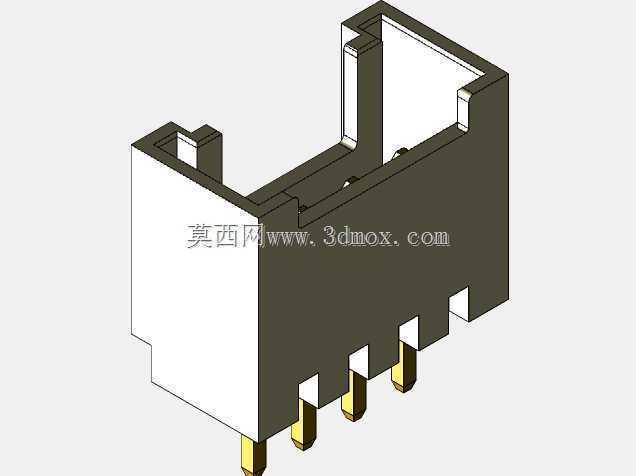

　　在工业电子设备的板间连接场景里，这类直针针脚接头是实现信号与小功率电流稳定传输的核心基础部件，常见于各类EM类电子测量、控制设备的内部板卡对接工位，承担着不同PCB模块之间的物理固定与电气导通作用，避免飞线连接带来的信号干扰、连接松脱等工程问题。从实际使用需求出发，这类接头的设计首先要兼顾插拔的顺畅度与连接后的保持力，主体绝缘基座采用米黄色工程塑料材质，具备足够的绝缘耐压性能，同时可以耐受常规波峰焊、回流焊的工艺温度，不会在焊接工序中出现基座变形、针脚移位的问题。基座的外形做了单侧挡边的限位结构，对接时可以快速找准对位方向，防止反插导致的针脚弯折、电路接反故障，基座底部伸出的四根镀金直插针脚，

　　针脚长度与直径匹配常规PCB板的通孔安装尺寸，针脚根部与基座结合处做了密封加固处理，避免焊接时焊锡顺着针脚缝隙渗入基座内部，造成相邻针脚之间的短路隐患。设计过程中，首先要确定针脚的中心间距，这个间距参数需要匹配行业通用的接插件标准，保证同规格的母座可以实现无阻碍互配，不会出现针位偏差导致的插装卡滞；基座的整体高度要结合设备内部的板间安装间隙来设定，既要保证插合后公母接头的啮合深度足够，不会因为设备运行中的轻微振动出现松脱，又要避免接头高度过高占用过多的内部安装空间，影响其他元器件的布局。基座两侧的凸起卡扣结构，是在插合到位后与母座的卡槽形成卡接锁定，不需要额外的固定件就可以实现接头的机械固定，在需要拆卸维护时，

　　只需要轻轻按压卡扣就可以顺利分离接头，不会因为硬撬造成基座或者板卡的损坏。从安装边界来看，这类直针接头采用通孔插装的方式焊接在PCB板上，针脚伸出PCB板背面的长度控制在标准焊接要求范围内，不会因为针脚过长碰到背面的布线或者元器件，也不会因为针脚过短导致焊接强度不足；基座的底面与PCB板表面贴合平整，焊接后不会出现倾斜偏移，保证后续与母座对接时的同轴度。在实际选型应用中，这类接头的接触电阻要控制在极低的范围内，保证小信号传输过程中不会出现过大的信号衰减，针脚表面的镀金层可以有效防止长期使用后的氧化问题，提升接头的插拔寿命与接触可靠性，即使在存在一定温湿度变化的工业现场环境中，也能保持稳定的电气连接性能。

　　基座的绝缘材质还具备一定的阻燃性能，满足电子设备的安全规范要求，即使电路出现短时过载发热的情况，也不会出现基座自燃的风险。不同于弯针结构的接头，直针结构的接头在PCB板上的占用投影面积更小，适合在板卡边缘空间局促的位置使用，插装焊接的工艺难度也更低，适合批量生产中的自动化插装工序，不需要额外调整插装角度就可以完成精准上料。在结构细节上，基座内部的针脚固定槽做了定位卡点，针脚压入基座后就不会出现轴向的窜动，在插拔受力的过程中，针脚不会被推出基座，保证长期使用后的结构稳定性；基座边缘的倒角处理，既可以在注塑生产时提升脱模的良品率，也可以在对接母座时起到导向作用，即使存在微小的对位偏差，也可以顺着倒角滑入正确的对接位置，避免针脚被顶弯。
