机电设备用直针排针连接器结构设计

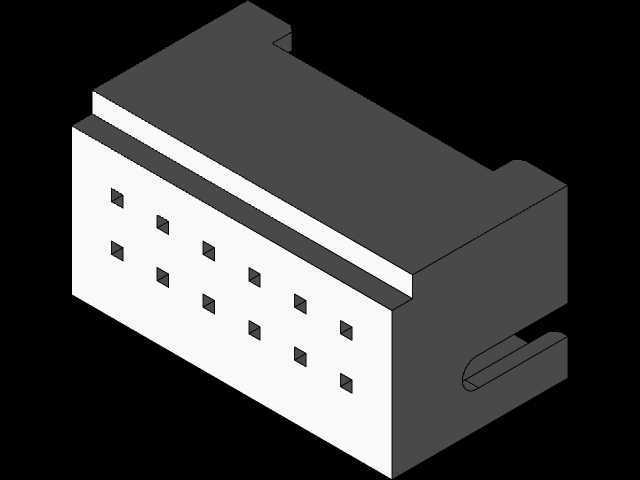

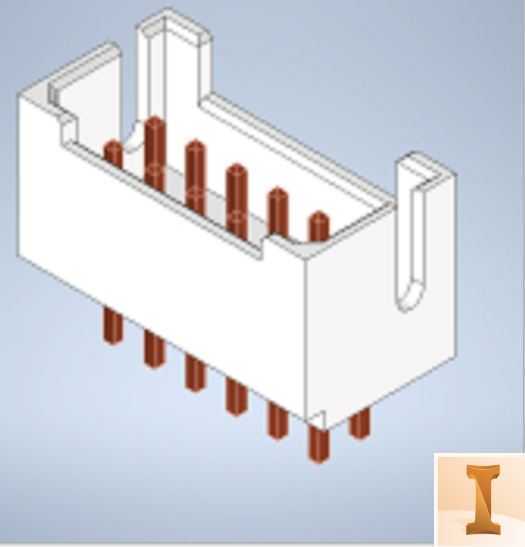

　　这款直针排针连接器主要面向低压控制电路的板间连接场景，常见于工业控制板卡、小型电源模块、传感信号采集单元的内部布线环节，承担多回路信号与小功率电流的传输对接作用，区别于弯针款的贴装或侧接需求，直针结构适配垂直于PCB板面的插装焊接工艺，在多层板堆叠、板卡与外接端子排垂直对接的设备内部布局中，能有效缩减水平方向的空间占用。从结构设计逻辑来看，整体采用白色绝缘基座搭配铜质插针的组合，绝缘基座选用耐温工程塑料材质，可耐受波峰焊过程中的短时高温，避免焊接过程中基座变形导致插针移位；基座两侧设置的带卡扣凸台结构，是为了和配套的排母护套对接时形成机械锁止，防止设备运行过程中受振动、拉扯出现接插件松脱的情况，这类锁止结构没有额外增加金属卡扣件，

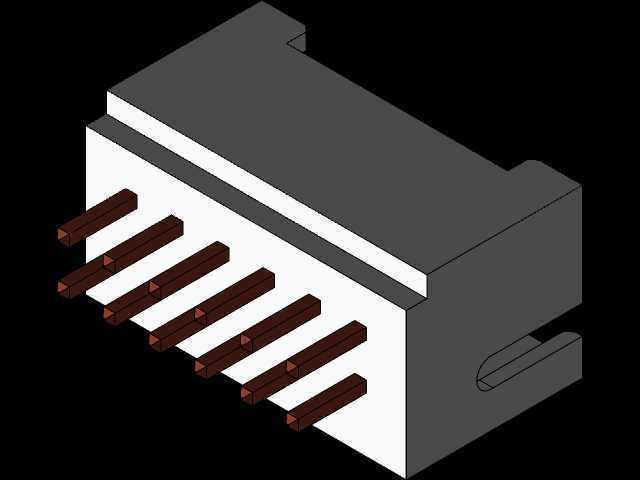

　　依靠塑料本身的弹性形变实现卡合，既控制了零件数量，也减少了装配工序。插针采用等间距排布设计，每根插针分为基座内部固定段、板端焊接段、对接插入段三个部分，基座内部的插针做了滚花或者卡位凸点处理，压入基座后不会出现轴向窜动，避免插针在插拔对接时被顶出基座；板端焊接段长度适配常规1.6mm-2.0mm厚度的PCB板，伸出板面的长度控制在2.5mm左右，既保证焊锡能充分包裹针脚形成可靠焊点，也不会因为针脚过长导致相邻焊点之间出现锡连短路的风险；对接插入段的直径做了公差收敛，表面做镀锡处理，降低接触电阻的同时提升抗氧化能力，和配套排母的簧片接触时能保证足够的接触压力，减少信号传输过程中的接触损耗。安装边界方面，

　　基座的整体宽度根据针位数量做对应匹配，两侧的固定凸耳比基座主体高出一定尺寸，凸耳上没有设置额外的安装螺丝孔，完全依靠插针与PCB焊盘的焊接实现固定，适合对安装空间要求紧凑、不需要额外机械加固的应用场景；基座的侧壁做了加厚处理，在多针插拔受力时不会出现侧壁开裂的情况，插针伸出基座底部的长度统一，过炉焊接时不会出现针脚高低不平导致的虚焊问题。在实际选型应用中，这类直针排针连接器多用于电流不超过3A每回路、信号传输频率不高的控制回路，比如交流稳压器内部的控制板与调压模块的信号对接、小型开关电源的次级输出板与外接端子的连接、工控传感模块的信号输出接口等场景，设计时没有采用屏蔽结构，因此不适合高频信号或者强电磁干扰环境下的传输需求。

　　建模过程中对插针的同轴度、基座内插针安装孔的位置度做了严格的公差约束，每一个针孔的中心距偏差控制在0.05mm以内，保证和配套排母对接时每一根针都能顺利插入，不会出现个别针位顶偏、无法插合的问题；基座的脱模斜度设置在1.5度，既满足注塑生产的脱模要求，也不会因为斜度过大导致插针压入后出现松动，插针与基座安装孔之间采用过盈配合，过盈量控制在0.02-0.03mm，既能保证插针的固定强度，也不会因为过盈量太大导致基座被撑裂。对接端的基座内部做了导向倒角，排母插入时可以顺着倒角滑入对接位置，降低装配时的对位难度，即使在设备内部视线受阻的盲装场景下，也能顺利完成接插件的对接操作。
