摩托车发动机MZ ES250/1气缸结构

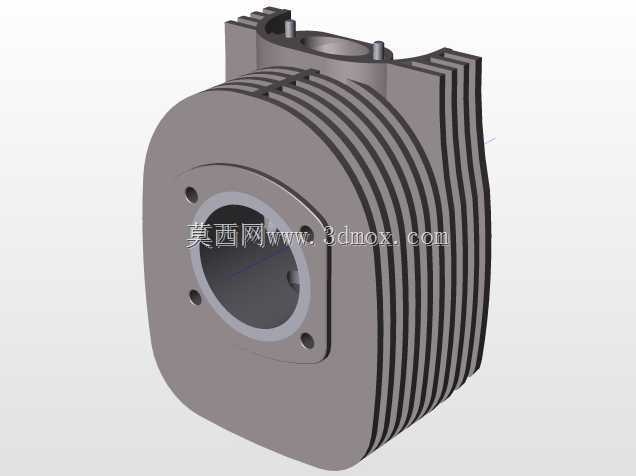

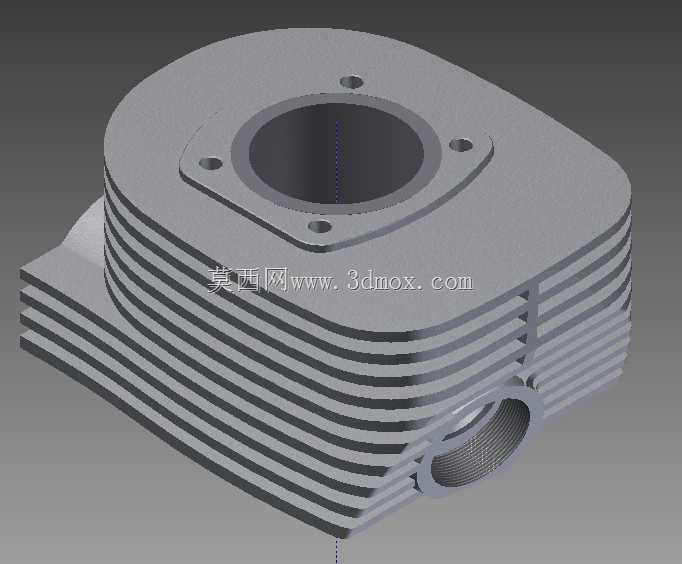

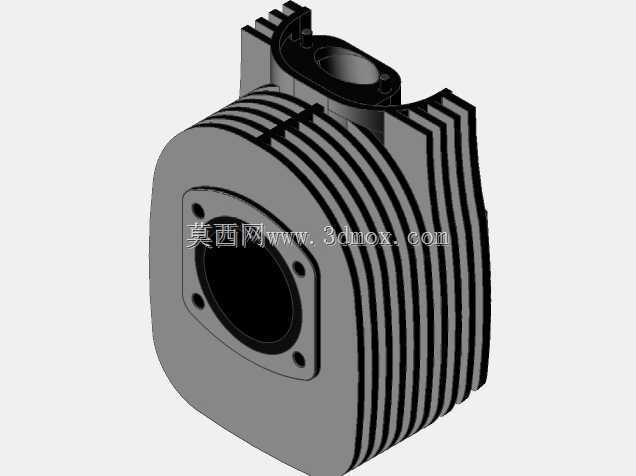

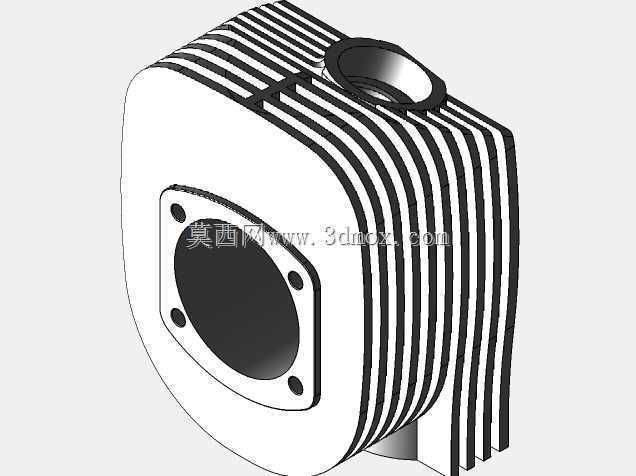

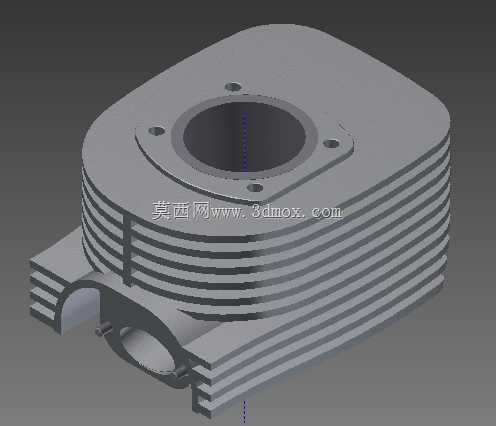

　　这款气缸是单缸二冲程摩托车动力单元的核心承压部件，主要适配小排量跨骑车型的动力输出需求，在实际装车场景中，直接承担燃烧做功的压力承载、活塞往复运动的导向约束，以及燃烧热量的快速导出功能，是决定发动机动力输出稳定性、连续运行耐久性的关键结构件。从结构设计逻辑来看，缸体主体采用一体化压铸成型的散热鳍片布局，环绕缸筒外壁均匀排布多层等间距散热片，这种设计是风冷发动机的典型散热方案，在车辆行驶过程中，迎面气流可以顺着鳍片之间的导流间隙快速穿过，将缸筒内燃烧产生的热量持续带走，避免缸体温度过高导致的活塞膨胀卡滞、润滑油膜失效、密封性能下降等常见故障。缸筒上端的法兰安装面设置了四个对称分布的螺栓过孔，用于和气缸盖实现刚性连接，

　　安装面的平面度公差需要控制在极小范围内，才能保证缸垫压紧后的密封效果，避免燃烧室内的高压燃气泄漏，影响压缩比与动力输出。缸体下部的定位结构与曲轴箱的安装止口精准匹配，装配时可以快速实现同轴度定位，减少装配过程中的调整工作量，同时保证活塞往复运动的轴线与曲轴连杆机构的运动轨迹完全重合，降低偏磨风险。侧面的异形凸台结构是为了适配配气机构、进排气接口或者润滑油道的布置预留的安装位，在实际建模过程中，这类异形结构的曲面过渡需要做圆角处理，避免应力集中导致的缸体开裂，尤其是在高频振动的摩托车运行工况下，应力集中区域很容易在长期交变载荷作用下产生疲劳裂纹。从安装边界来看，缸体的整体外形尺寸需要和车架的发动机安装吊耳位置匹配，

　　散热鳍片的外轮廓不能超出车架的预留安装空间，同时要和周边的油箱、车架立管、覆盖件保持足够的安全间隙，避免车辆行驶过程中产生干涉摩擦。缸筒内壁的尺寸精度直接决定了和活塞、活塞环的配合间隙，建模时需要严格控制缸筒的圆柱度公差，保证活塞在上下止点往复运动时，活塞环可以始终紧贴缸壁实现有效密封，减少窜气、烧机油等问题的出现。散热鳍片的厚度与间距设计经过了热负荷校核，既保证足够的散热面积，又不会因为鳍片过薄导致压铸成型难度增加、使用过程中受外力磕碰断裂，也不会因为鳍片间距过小导致泥沙、灰尘堆积堵塞气流通道，降低散热效率。在实际维修替换场景中，这款气缸的安装孔位完全和原厂机型匹配，不需要对周边部件做额外改装，就可以直接替换磨损超标的旧缸体，

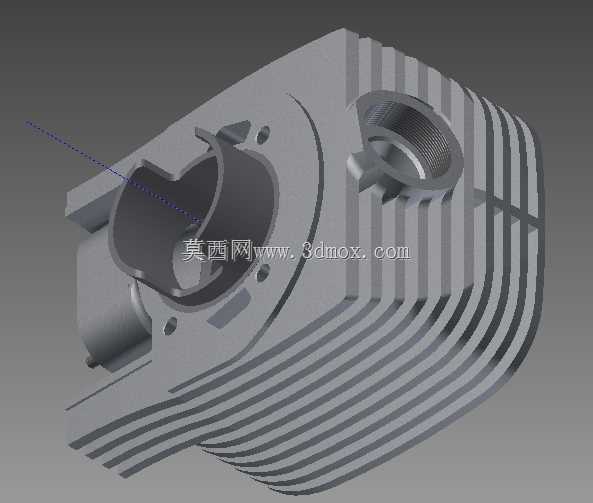

　　恢复发动机的原有动力性能。建模过程中对所有安装孔的位置度、配合面的形位公差都做了参数化约束，后续如果需要做排量升级、散热结构优化的改型设计，可以直接调整参数快速生成改款模型，不需要重新从零开始绘制，大幅提升结构迭代的效率。缸体外部的散热鳍片边缘做了微小的倒角处理，既可以去除压铸成型后的飞边毛刺，也能避免装配维修过程中锋利的边缘划伤操作人员。下部的缺口结构是为了避让曲轴箱内的运动部件，保证曲轴旋转、连杆摆动过程中不会和缸体下部产生运动干涉，这个缺口的轮廓尺寸需要严格按照运动包络线来设计，预留足够的安全间隙，同时又要尽可能保证缸体下部的结构强度，避免缺口位置的应力集中。
