汪克尔旋转发动机三角转子结构设计

　　在往复式活塞发动机占据民用动力市场绝大多数份额的当下，汪克尔旋转发动机凭借其独特的三角转子结构，始终在赛车、小型航空动力、高性能改装车领域保有不可替代的应用位置。不同于传统活塞发动机依靠曲柄连杆机构将活塞的直线往复运动转化为曲轴旋转运动，旋转发动机的核心做功部件就是这个三角转子，它直接在缸体型面内做行星旋转运动，省去了复杂的连杆配气结构，整机体积更小、重量更轻，高转速下的功率输出密度远高于同排量往复式机型。

　　从实际应用场景来看，这类三角转子最早批量搭载在马自达RX系列跑车上，凭借高转平顺、振动极小的特性，在场地赛、漂移赛中收获了大量改装从业者的青睐；后续也有不少小型通航动力、无人机动力采用衍生的转子结构，就是看中其运动部件少、高速运转稳定性强的优势。做这个转子的三维结构设计时，首先要明确的是它和缸体、端盖、偏心轴的配合边界：转子的三个弧面是和缸体双弧外次摆线型面直接贴合密封的，弧面的轮廓度公差直接决定了燃烧室的密封性能，一旦轮廓加工超差，压缩阶段的燃气泄漏会直接导致动力输出下降、油耗飙升，所以建模时三个弧面的曲率过渡必须完全匹配缸体型线的共轭关系，不能出现局部的曲率突变。

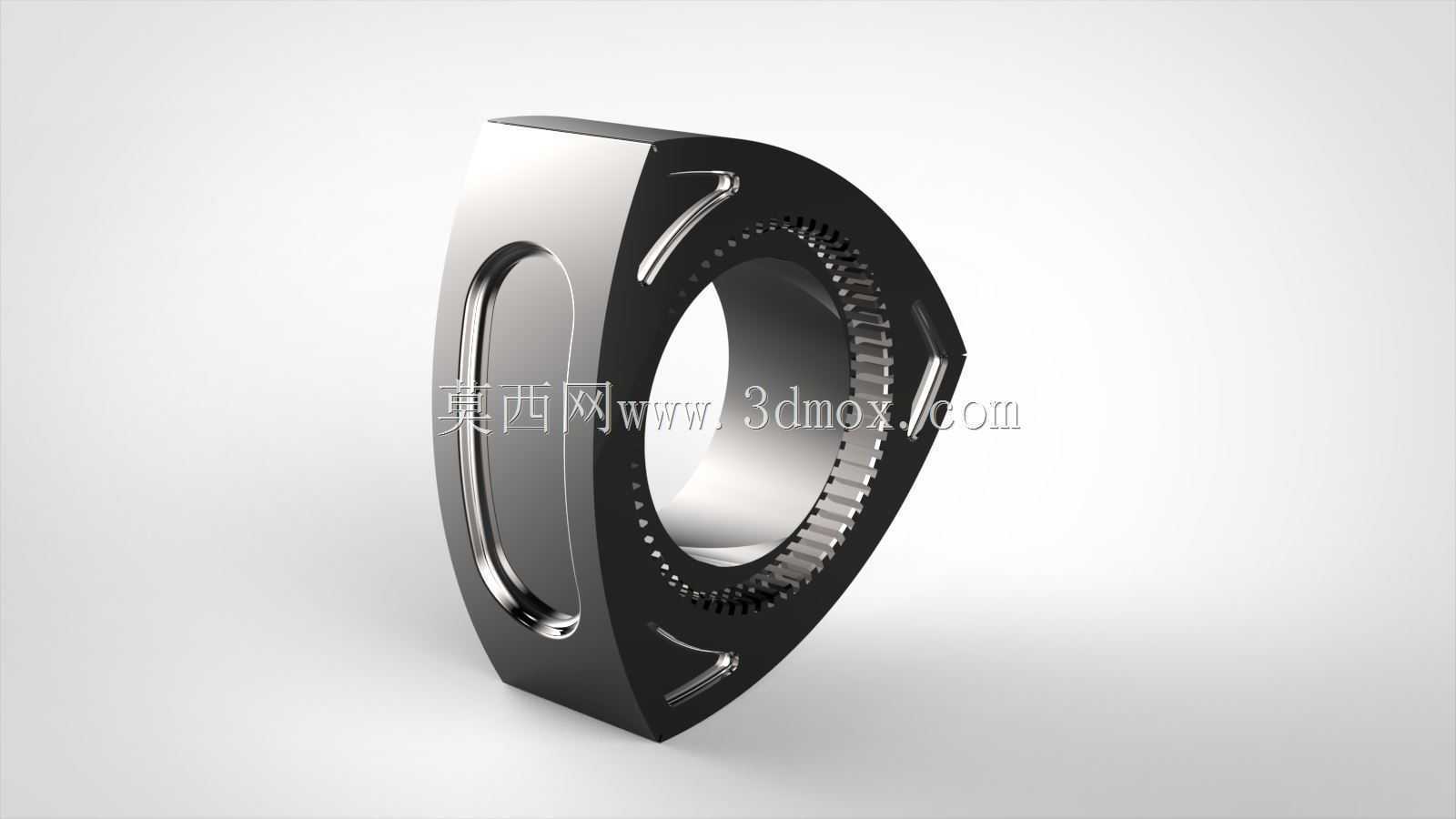

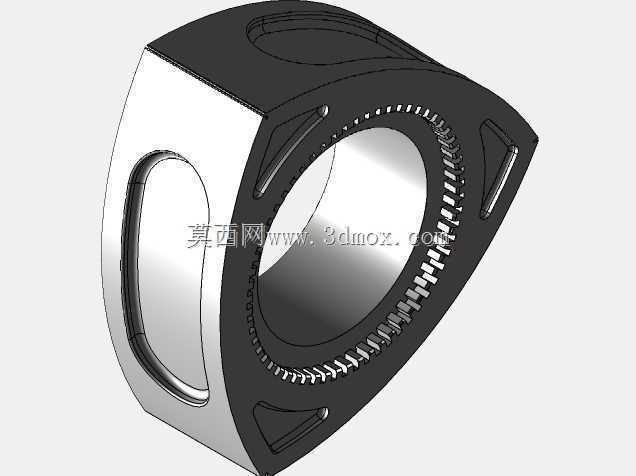

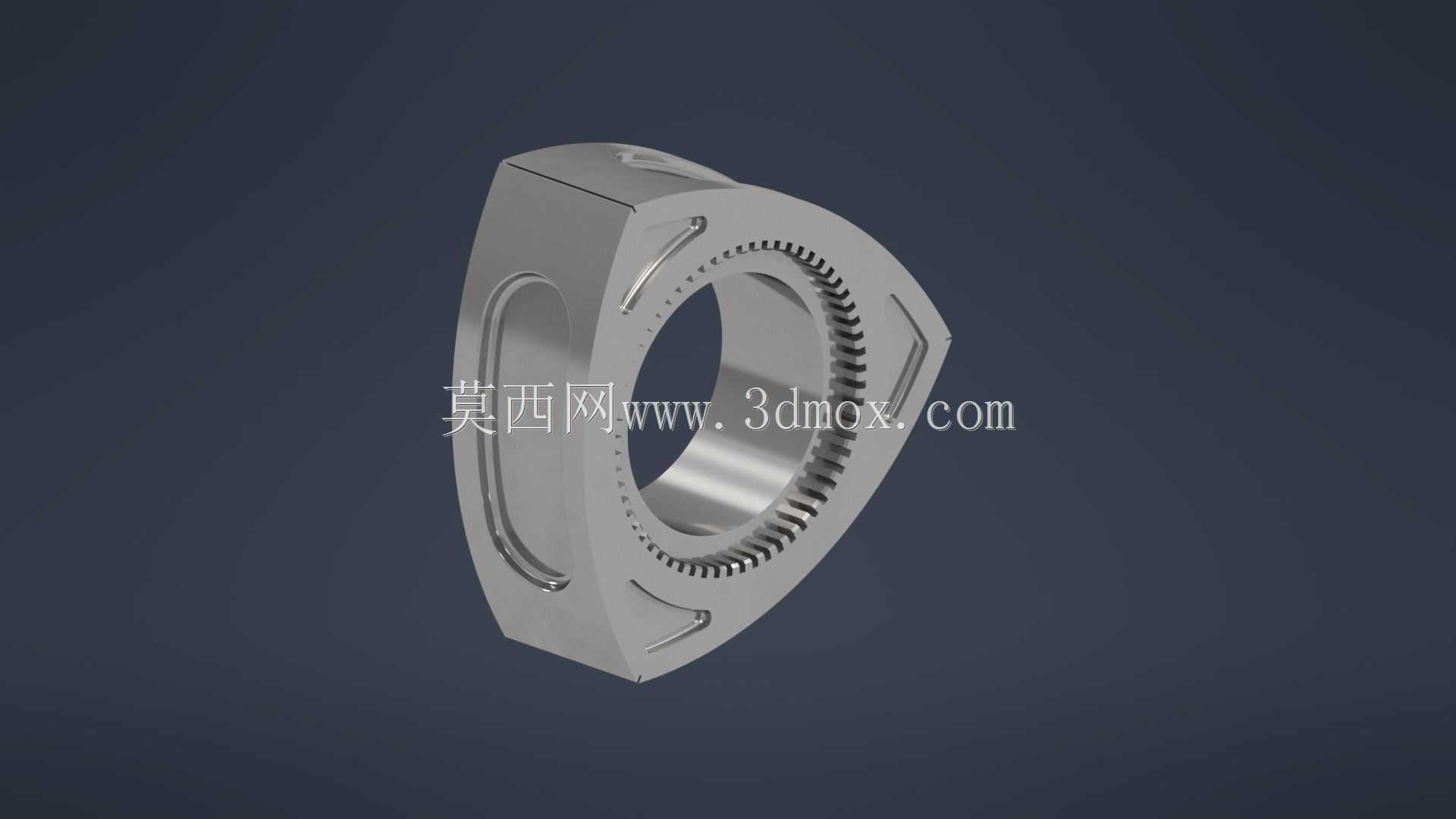

　　转子本身的外形是带三个凸弧的类三角结构，三个顶点位置开有密封片安装槽，槽的宽度、深度要和密封片、弹簧的尺寸匹配，保证工作时密封片能始终贴紧缸壁；转子中心是偏心轴轴承安装孔，孔的同轴度、端面垂直度是装配的核心基准，因为转子在工作时是绕偏心轴做行星运动，中心孔的位置精度直接决定了三个燃烧室的容积一致性，如果三个腔室的压缩比偏差超过0.2，就会出现怠速抖动、高转失火的问题。转子本体上开的三个长圆形减重孔，不是随意设计的装饰结构，一方面是为了降低转子自身的转动惯量，让发动机的转速响应更快，另一方面这些空腔也是发动机内部冷却油道的一部分，机油会通过偏心轴的油道进入转子内部，顺着这些减重空腔流动带走燃烧室传递过来的热量，再从端盖的油道回流到油底壳，所以这些减重孔的位置、壁厚要经过动平衡校核，保证转子在最高设计转速下的不平衡量控制在允许范围内，避免高速运转时出现轴系振动。

　　设计时还要考虑密封件的安装空间，三个顶点的密封槽旁边要预留侧密封条的安装位置，侧密封条是和前后端盖贴合的，负责密封转子端面和端盖之间的间隙，槽的深度要保证密封条在磨损极限内仍能正常弹出贴合，同时不能让密封条在槽内出现卡滞。转子的三个平面上的凹坑是燃烧室凹腔，这个凹腔的容积直接决定了发动机的压缩比，凹腔的形状、深度要和缸体、端盖围成的燃烧室形状匹配，保证点火时的火焰传播路径最短，避免出现末端混合气自燃导致的爆震。很多刚接触转子发动机设计的从业者容易忽略转子的相位标记，在转子端面和偏心轴、端盖的对应位置必须设计定位标记，保证装配时三个顶点的位置和缸体进排气口、火花塞位置的相位关系正确，一旦装错相位，就会出现进排气 timing 错乱，发动机根本无法启动。

　　从安装边界来看，转子的轴向厚度要和缸体的宽度匹配，端面和端盖之间的间隙要控制在0.03-0.05mm之间，间隙太小会出现热膨胀后转子卡滞，间隙太大会导致端面燃气泄漏；转子中心轴承孔和偏心轴轴颈的配合间隙要根据热膨胀系数计算，因为转子工作时的温度会达到200-300℃，铝合金材质的转子膨胀量比钢质偏心轴大，配合间隙要预留足够的热膨胀量，避免热态下轴承抱死。另外转子的三个弧面的表面粗糙度要求很高，因为要和密封片长期高速摩擦，一般要做硬质阳极氧化处理或者镀耐磨涂层，建模时可以在弧面预留0.1-0.15mm的涂层加工余量，方便后续表面处理后的尺寸修正。

　　在实际的维修和改装场景中，很多改装从业者会对转子的减重孔做进一步加工来降低转动惯量，但这种加工必须严格按照动平衡要求做对称去重，不能随意在某个位置打孔，否则会导致转子动平衡超标，高速运转时会直接损坏偏心轴轴承和端盖密封。这个三维模型完整还原了转子的所有结构特征，包括密封槽、减重孔、中心轴承孔、燃烧室凹腔、定位标记等细节，不管是做转子发动机的结构学习、改装设计，还是做相关的教学演示、运动仿真，都可以直接作为结构基准参考，不需要再重新测绘核心尺寸。
