12V直流过载保护断路器结构设计

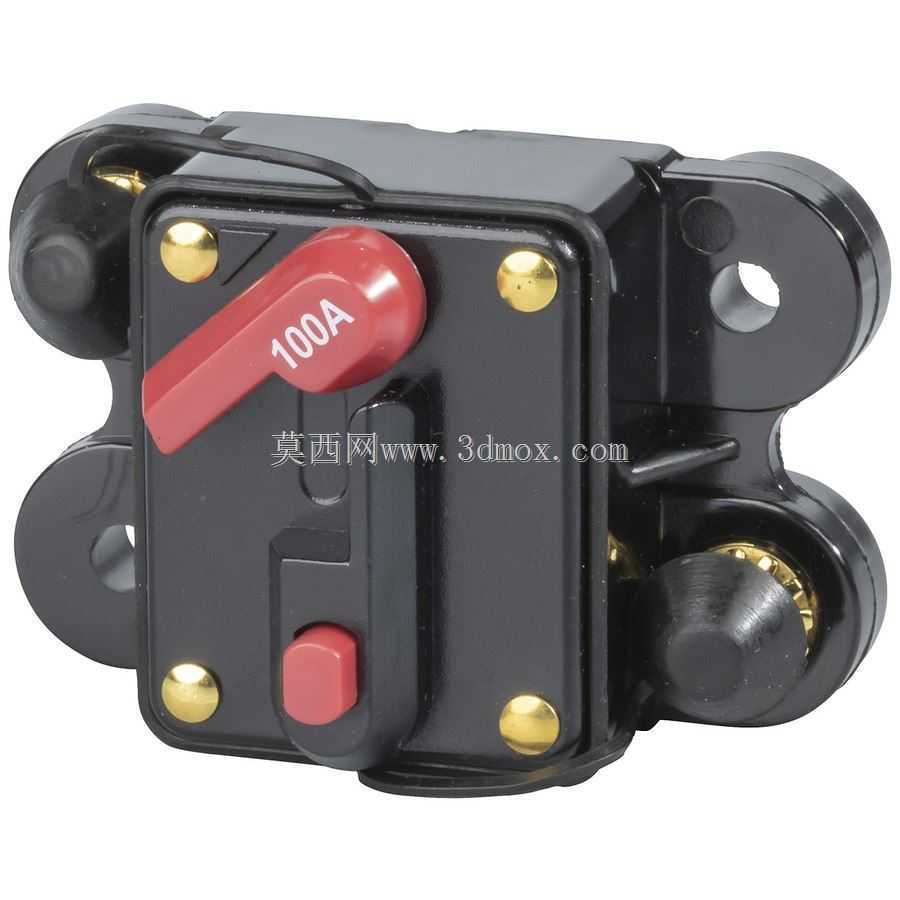

　　这款12V直流断路器的额定电流覆盖30A到300A区间，主要面向车载直流供电系统、小型离网光伏储能回路、改装特种车辆低压配电场景做过载与短路保护使用，区别于交流回路的灭弧结构设计，直流场景下的触点分断速度、灭弧腔的布局都做了针对性调整，避免分断大直流电流时出现持续拉弧烧蚀触点的问题。从实际安装适配角度看，主体采用绝缘阻燃的黑色热固性壳体作为基座，两侧延伸出带安装孔的固定耳，安装孔位的中心距、孔径都适配常规低压配电板、车载电器舱的通用安装标准，不需要额外做转接支架就能直接固定，接线端采用外露的柱状铜质接线柱，表面做镀锡防氧化处理，适配大平方线径的铜鼻子压接安装，接线柱的伸出长度预留了足够的螺母锁紧空间，即使是带绝缘护套的大线径线缆，

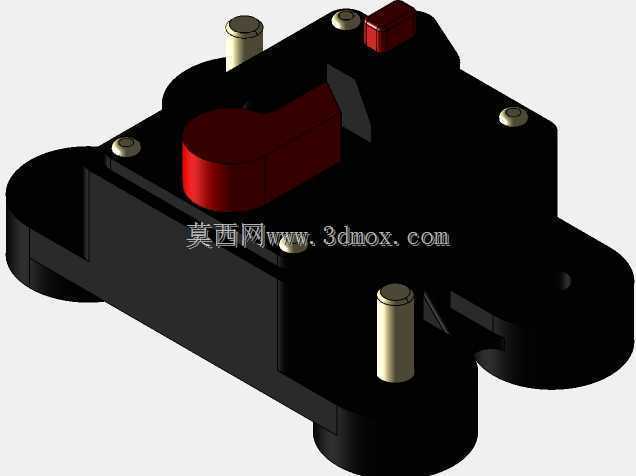

　　也能保证锁紧后接触面的压合强度，避免大电流通过时因为接触电阻过大出现接线端发热的问题。操作端的红色扳把做了凸起的防滑纹理设计，手动分合闸的时候不需要额外工具就能操作，扳把的行程角度做了限位设计，合闸到位、分闸到位都有明确的触感反馈，旁边的小型红色按钮是故障脱扣后的复位指示键，当回路出现过载、短路故障触发脱扣后，该按钮会自动弹出，既作为故障动作的视觉提示，也需要按下该按钮后才能重新完成合闸操作，避免故障未排除时误合闸引发二次安全问题。建模过程中完全参照实物的装配公差做结构还原，壳体上的固定螺丝沉孔深度、金属嵌件的预埋位置都和实物保持一致，触点组件的联动结构、脱扣机构的动作行程都做了等比例复刻，不管是用来做低压配电系统的装配干涉校验，

　　还是做电气柜的布局仿真，都能直接调用模型做空间匹配。从功能特性上看，这款断路器属于电流型热磁脱扣结构，回路电流长时间超过额定阈值时，内部的双金属片受热形变触发脱扣机构，实现过载保护；当回路出现短路大电流时，内部的电磁衔铁会瞬间吸合触发脱扣，分断时间控制在毫秒级，能快速切断故障回路，避免后端用电设备、线路因为过流出现烧损。外形结构上没有多余的突出结构，整体轮廓方正，除了接线柱、操作扳把、复位按钮之外，其余表面都做了平整化处理，在密集排布的配电舱内安装时，能最大化利用安装空间，相邻断路器之间不需要预留过大的安全间隙，壳体本身的绝缘等级满足低压直流系统的爬电距离要求，即使在车载颠簸、多尘、轻微凝露的使用环境下，也能保证绝缘性能稳定。

　　设计过程中特意兼顾了不同安装方向的适配性，不管是水平安装、垂直安装还是侧装，内部的脱扣机构动作都不会因为重力方向改变出现误脱扣或者拒动的问题，接线柱的位置布局也考虑了多回路并排布线的走线空间，上下端的接线柱分别对应进出线方向，布线时线缆可以顺着配电板的走线槽自然排布，不需要做大幅度的弯折，能减少线缆的应力集中，提升长期使用的可靠性。
