双膜片夹紧式电机联轴器结构设计

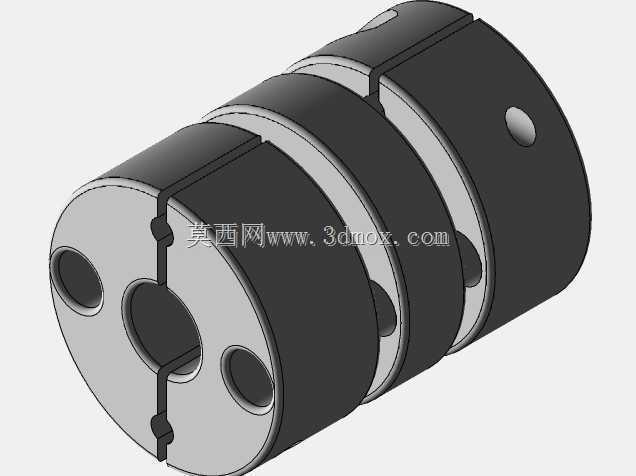

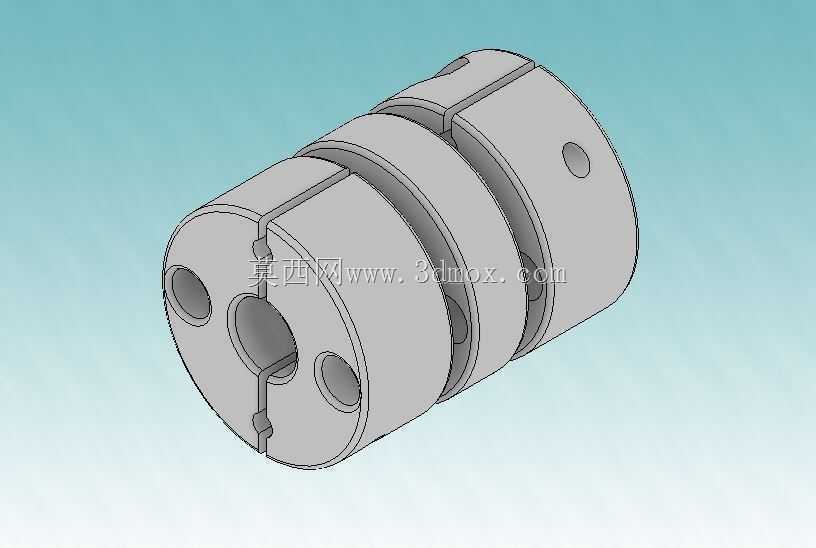

　　在伺服传动、精密进给这类对传动同轴度、回转精度有明确要求的工况里，膜片式联轴器一直是选型清单里的高频选项，这次建模的双膜片夹紧结构，就是针对中小扭矩精密传动场景做的结构落地。日常做设备结构布局的时候，很多新手容易忽略联轴器的安装边界，要么选的联轴器总长过长挤占轴端安装空间，要么夹紧螺钉的位置和周边走线、护罩结构干涉，最后装配阶段才发现问题返工，所以建模阶段就把安装相关的尺寸边界做准，能给后续整机布局省很多麻烦。这个联轴器采用两端对称的夹紧毂结构，中间通过两组叠层金属膜片传递扭矩，和单膜片结构比，双膜片的设计可以补偿更大的径向、角向以及轴向安装偏差，不用在装配阶段反复调整电机和负载端的同轴度到微米级，能降低现场装配的调试难度，

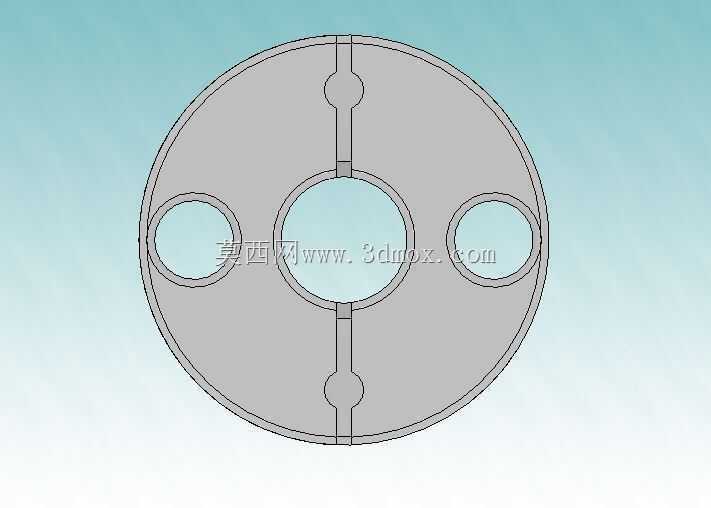

　　同时金属膜片本身没有传动间隙，回转方向的空程几乎可以忽略，很适合用在编码器反馈、精密定位平台这类对传动滞后敏感的场合。两端的轴孔采用开口夹紧结构，每个夹紧毂上设计了对称的锁紧螺钉孔，装配的时候不需要加热或者额外的压装工具，只要把电机轴和负载轴分别插入两端轴孔，交替拧紧锁紧螺钉就能实现无间隙抱紧，相比键连接的结构，这种夹紧方式不会在轴表面产生键槽应力集中，也不会因为键配合间隙带来传动回差，对小直径的伺服电机输出轴、滚珠丝杠轴端非常友好。建模的时候特意把膜片的叠层厚度、膜片和夹紧毂的连接销位置做了还原，实际工程里膜片的厚度和叠片数量直接决定了联轴器的额定扭矩和扭转刚度，叠片太少会导致扭矩承载不足，高速回转时还容易出现膜片撕裂的问题，

　　叠片太多又会让联轴器的补偿能力下降，刚性过强的时候安装偏差带来的附加载荷会直接传递到电机轴承上，时间长了会导致轴承异常磨损。外形尺寸上，这类联轴器的外径要和两端连接的轴径匹配，常规适配6到20毫米轴径的规格，外径一般在30到65毫米区间，总长控制在35到70毫米，建模时把夹紧螺钉的突出高度也做了准确还原，很多人选型时只看联轴器的本体外径，忽略螺钉头的突出量，导致安装后螺钉和旁边的传感器支架、拖链槽刮蹭，实际装配时才发现要切割支架，非常耽误进度。从应用场景来说，这类联轴器除了用在伺服电机和丝杠的传动连接，还可以用在步进电机和分度盘的连接、小型风机和泵类的轴传动，甚至在一些3D打印设备、桌面级数控设备的传动结构里也能看到它的身影，

　　因为它不需要定期润滑维护，金属膜片的抗疲劳特性也比橡胶弹性体联轴器更好，在有一定温度的工况下也不会出现橡胶老化、弹性下降的问题。设计的时候还要注意两端夹紧毂的动平衡处理，尤其是在转速超过3000转每分的应用场景，联轴器的不平衡量会带来额外的振动，传导到设备机架上会影响加工或者检测精度，所以建模时所有结构都做了对称处理，锁紧螺钉的位置、膜片连接销的位置都沿圆周均匀分布，从设计源头减少不平衡量的产生。另外轴孔的公差配合也很关键，夹紧式联轴器的轴孔一般采用H7的公差，和电机轴的g6公差形成间隙配合，方便装配时顺利插入，当锁紧螺钉拧紧后，开口处的弹性变形会抱紧轴表面，产生足够的摩擦力传递扭矩，不需要额外的止动螺钉顶在轴表面，避免在轴上留下顶痕，后续拆卸维护的时候也不会出现轴和联轴器咬死拆不下来的情况。中间的膜片连接部分，要保证两组膜片之间的间隔套尺寸精度，要是间隔套长度不一致，装配后膜片会出现预扭曲，回转的时候会产生周期性的附加载荷，不仅会带来振动，还会大幅缩短膜片的使用寿命，所以建模时把间隔套的长度公差、两端面的平行度要求都在结构里做了体现，方便后续出工程图的时候直接标注形位公差。
