自行车用弹簧式减震构件结构设计

　　日常通勤、山地越野场景下的自行车行驶过程中，路面传递的颠簸冲击会直接作用于骑行者肢体，长时间的高频振动不仅会降低骑行舒适度，还会造成车架连接部位的应力疲劳，弹簧式减震构件就是为抵消这类冲击设计的核心缓冲部件。该构件的核心功能是通过弹簧的弹性形变吸收路面冲击能量，配合两端的铰接结构将刚性冲击转化为平缓的弹性复位动作，避免轮组与车架之间的硬接触，在非铺装路面骑行时能有效过滤碎石、坑洼带来的竖向振动，同时在过弯、落地时提供足够的支撑刚度，防止构件过度形变影响骑行操控稳定性。

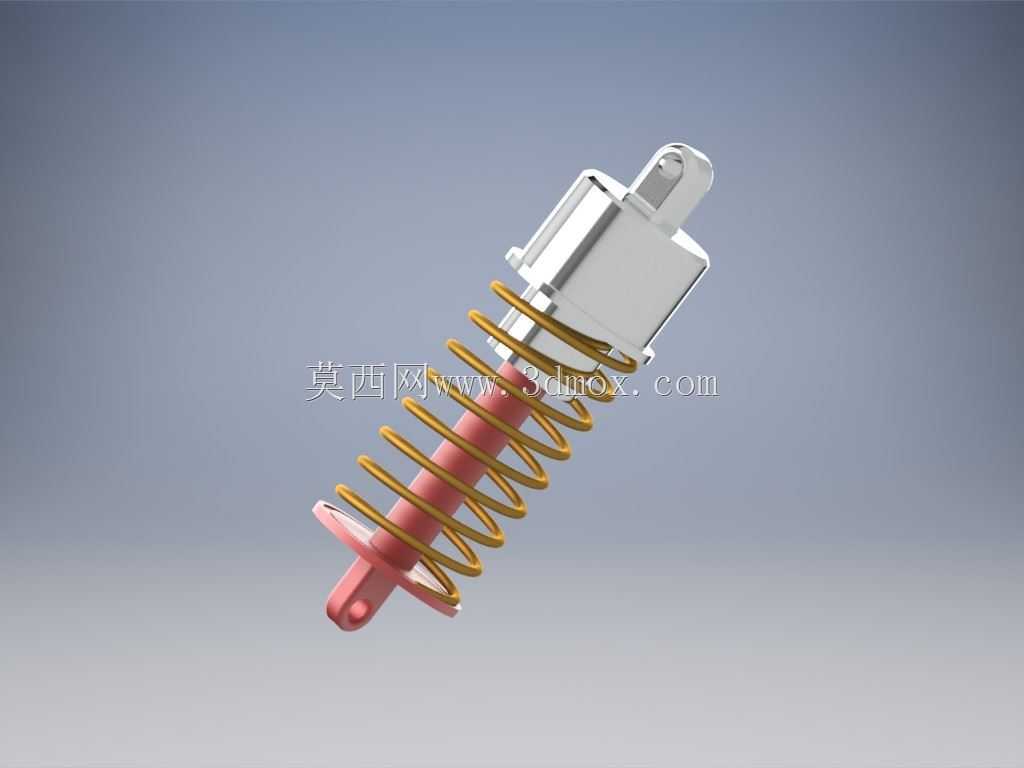

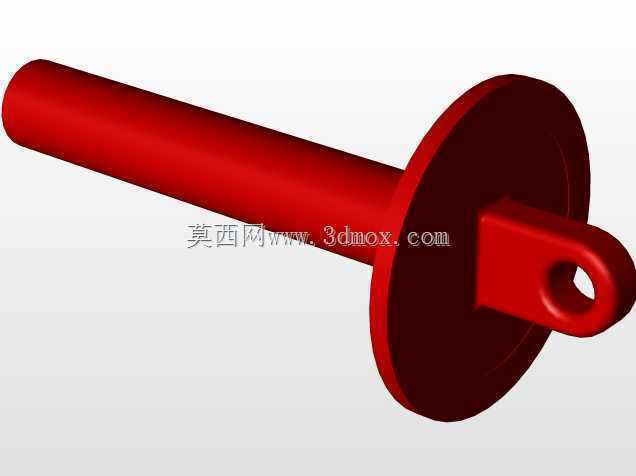

　　从结构设计逻辑来看，该减震构件采用同轴布局方案，核心弹性元件为圆柱螺旋压缩弹簧，套设在导向杆外侧，这种布局能保证弹簧受压时的形变方向始终沿构件轴向，避免侧向偏移造成的弹簧卡滞、偏磨问题。上端的连接头采用销轴式铰接结构，预留的销孔可直接与车架后三角的安装座配合，下端的叉形连接端则对应后平叉的安装点位，两端铰接的设计允许构件在减震行程中随车架摆动产生小角度转动，不会出现运动干涉。导向杆表面做了光滑处理，与上端的滑动衬套配合，能在弹簧压缩、复位过程中提供稳定的导向，避免弹簧出现侧弯形变，保证整个减震行程的线性度。

　　安装边界方面，该构件的整体长度适配常规民用自行车、入门山地车的后减震安装位，两端连接孔的中心距在空载状态下符合通用车型的安装尺寸要求，不需要对原有车架结构做改装即可直接替换安装。弹簧的线径、螺距经过匹配调校，初始预紧力能支撑常规骑行体重下的静态压缩量，遇到较大冲击时弹簧可压缩至并圈状态前达到最大行程，预留的安全间隙能避免弹簧并圈产生的金属撞击。上端的连接头外径、下端叉形结构的开档尺寸都符合通用自行车配件的安装规范，连接销轴的直径与市面常规车型的安装孔位匹配，不需要额外加工适配零件。

　　实际使用过程中，该构件的弹簧部分承担主要的缓冲吸能作用，金属结构件承担载荷传递功能，没有额外的阻尼结构，属于结构简单、可靠性高的被动减震方案，适合对维护成本要求低、使用场景偏日常通勤与轻度越野的车型。设计时充分考虑了户外使用的工况，外露的弹簧表面做了防锈涂层处理，金属连接端的棱角都做了倒圆处理，避免安装、使用过程中出现锐边划伤，同时构件整体没有易损的精密结构，即使在泥水、灰尘较多的环境下使用，也只需要定期清理弹簧缝隙间的泥沙即可保证正常工作，不会因为细小颗粒进入配合间隙造成卡滞。

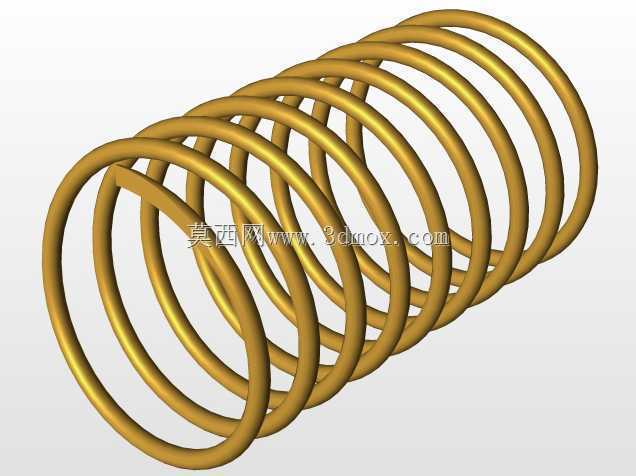

　　从建模逻辑来看，整个构件的建模过程优先保证装配关系的准确性，弹簧部分采用螺旋扫描特征生成，严格匹配实际的线径、螺距、有效圈数参数，两端的连接结构分别按照铰接运动的自由度要求设计配合间隙，导向杆与上端衬套的配合面按照间隙配合的公差要求建模，保证虚拟装配时能直观模拟实际的运动行程。建模时特意还原了弹簧两端的磨平结构，保证弹簧与上下支撑面的接触为整圈贴合，避免局部应力集中，同时下端连接头的销轴孔位置做了局部加厚处理，应对冲击载荷下的应力集中问题，保证结构强度满足使用要求。
