CATIA环境下太阳行星齿轮传动机构演示

　　这套行星轮系演示结构，核心还原了NGW型行星传动的基础运动逻辑，日常在小型减速装置、精密传动工位、伺服输出端的传动方案验证阶段，经常会用到这类简化结构做运动干涉校验。做结构设计的时候，很多新手容易忽略行星架的回转边界，这套演示模型特意把各构件的运动包络做了直观呈现，内齿圈作为固定构件时，太阳轮输入、行星架输出的传动比逻辑，能通过DMU运动仿真直接观测到行星轮的自转与公转复合运动，不用再靠公式推导去脑补运动轨迹。

　　从实际安装适配的角度看，这类基础轮系的尺寸边界通常会根据输入轴的轴径做匹配，太阳轮的内孔一般预留键槽安装位，和驱动电机的输出轴做过渡配合，行星轮的支撑销轴需要和行星架的安装孔做过盈配合，销轴表面还要做硬化处理降低长期运转的磨损速率，内齿圈的外圆通常会设计止口结构，方便和设备的壳体做定位安装，避免运转过程中出现齿圈偏移导致的啮合异响。

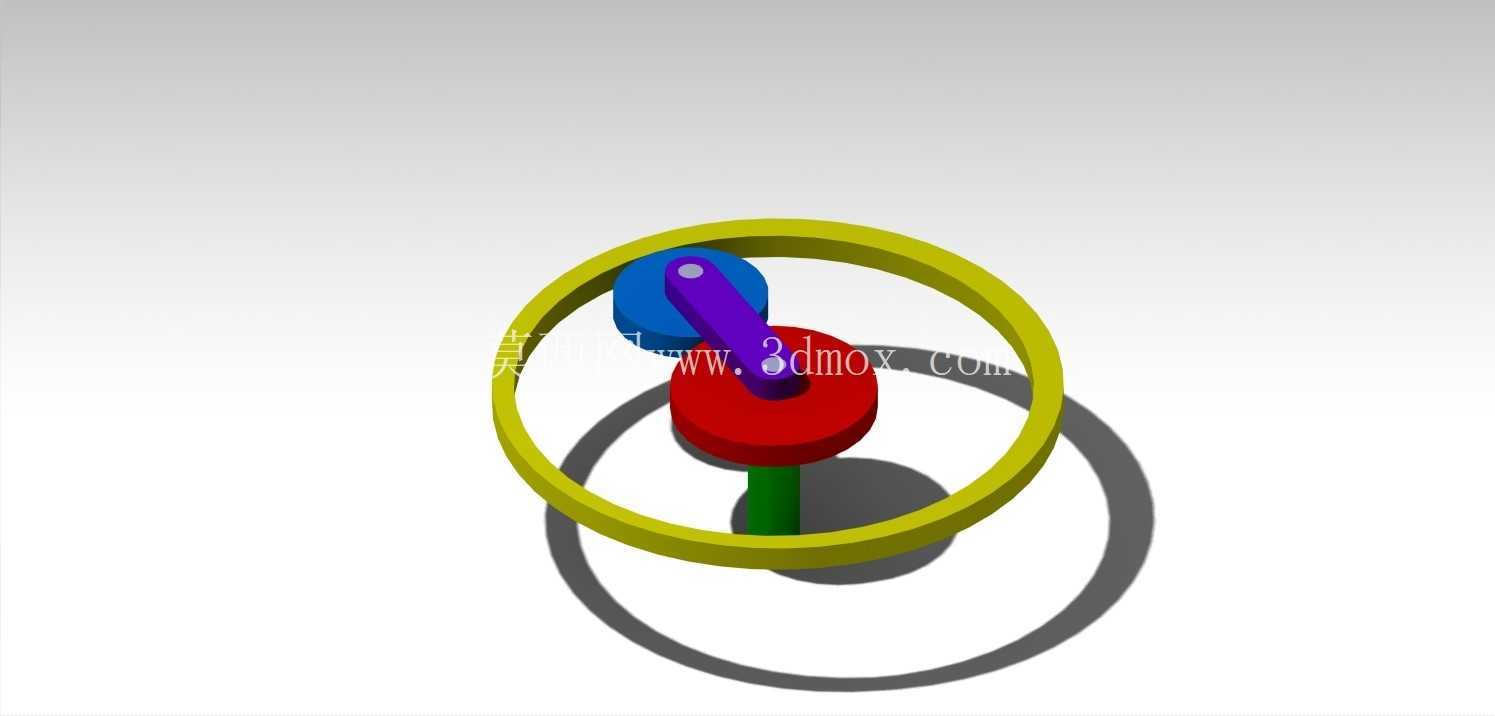

　　设计这类轮系的时候，首先要确定的是传动比需求，根据输入转速和输出扭矩的要求，匹配太阳轮、行星轮、内齿圈的齿数，三个行星轮的周向均布角度误差要控制在允许范围内，不然会出现装配卡滞、负载不均的问题，很多现场调试时出现的行星轮崩齿问题，本质都是均布精度没达标，导致单个行星轮承受了超出设计值的负载。这套演示结构把三个核心运动构件做了不同颜色的区分，太阳轮用红色标识、行星轮用蓝色标识、固定内齿圈用黄色标识、行星架用紫色标识、输入轴段用绿色标识，在做运动仿真的时候能清晰分辨每个构件的运动状态，检查相邻构件在极限运动位置是否存在干涉，比如行星轮转至靠近内齿圈齿根位置时，行星架的凸缘是否会和齿圈端面发生刮擦，输入轴的轴肩是否会和太阳轮端面产生摩擦。

　　在实际工业应用场景里，这类行星轮系常被集成在伺服电动缸的减速端、小型自动化设备的转台驱动、光伏追踪装置的回转机构里，相比定轴轮系，同等传动比下行星轮系的体积更小，承载能力更强，因为负载会被多个行星轮均分，单齿承受的啮合力大幅降低。做三维建模的时候，齿轮的齿形参数要严格按照渐开线方程生成，齿侧间隙要预留合理的装配公差，不然冷态装配能顺利转动，设备运转升温后就会出现卡滞抱死的问题。很多工程师做初始方案的时候，会先用这类简化的运动学模型验证传动逻辑，确认运动轨迹没有问题之后，再逐步添加轴承、密封、紧固件这些细节结构，能大幅减少后期方案修改的工作量。

　　这套演示结构没有添加多余的附属零件，只保留了核心传动构件，就是为了在运动学仿真阶段降低运算负载，快速验证轮系的运动关系，观察行星轮在公转过程中是否会出现齿面啮合错位，行星架的回转过程是否存在偏心抖动。安装边界方面，内齿圈的外径通常作为整个轮系的安装基准，端面预留的螺纹孔用于和设备壳体连接固定，输入轴的伸出长度要匹配驱动端的安装尺寸，输出端的行星架端面要预留和负载连接的法兰接口，整个轮系的轴向尺寸要控制在安装腔的空间范围内，避免和端盖、密封件产生位置冲突。在做选型匹配的时候，还要根据负载的冲击特性，确认齿轮的模数选择是否合理，模数过小会导致齿根强度不足，承受冲击负载时容易断齿，模数过大则会让整个轮系的体积超出设计边界，增加不必要的成本。
