航空喷气发动机前置压缩机风扇结构

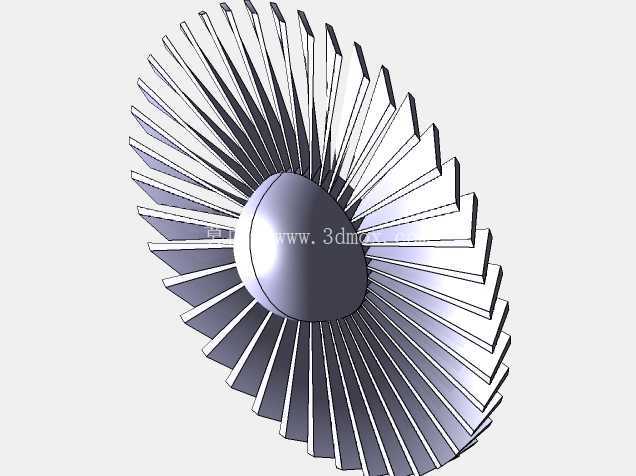

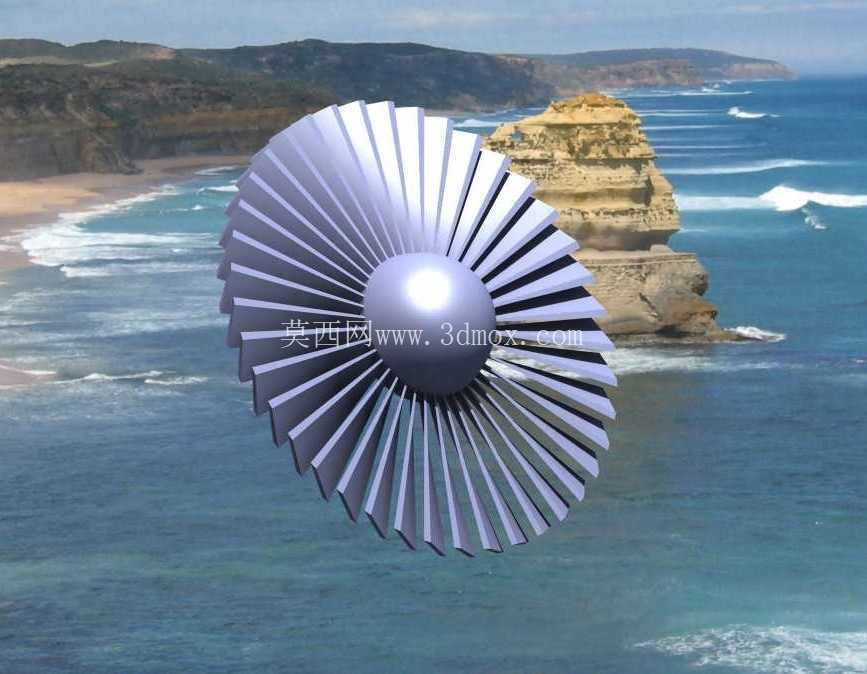

　　这款喷气式压缩机风扇作为航空燃气涡轮发动机的核心进气端部件，主要部署在民航客机、军用喷气式战机的发动机进气道后方，承担着来流压缩、进气整流的核心作用，是发动机进气段与压气机段衔接的关键结构。从实际工况来看，该部件直接面对高速来流的冲击，工作转速区间覆盖发动机慢车到加力状态的全工况范围，叶片需要承受高速旋转带来的离心载荷、来流紊流带来的交变振动载荷，以及不同飞行高度下的温度交变影响，因此结构设计上采用了等强度辐射式叶片布局，每一片叶片的叶型都经过气动修型，从叶根到叶梢的弦长、安装角呈线性渐变，既保证大流量进气状态下的压比效率，也能避免叶尖失速引发的喘振问题。从安装边界来看，该风扇的中心轮毂为等直径回转结构，

　　轮毂端面预留有与低压压气机轴连接的定位止口与螺栓连接孔位，安装时需要保证风扇端面与压气机轴的垂直度公差控制在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题；叶片的外轮廓与发动机进气机匣的内壁保持均匀的径向间隙，间隙值控制在叶片直径的千分之三到千分之五区间，既避免旋转过程中叶片与机匣发生碰磨，也能减少叶尖漏气损失提升压缩效率。设计过程中优先考虑了叶片的动平衡特性，所有叶片的质量差控制在0.5g以内，装配时按照质量对称排布，保证整体组件在最高工作转速下的振动幅值符合航空动力部件的振动限值要求。叶根部分采用圆弧过渡与轮毂一体连接，避免应力集中引发的叶片疲劳断裂问题，叶片表面的型面粗糙度要求达到Ra0.8以下，

　　减少高速气流流过时的摩擦阻力，同时也能降低积尘、积冰对叶片气动性能的影响。在实际应用场景中，该风扇除了完成进气压缩的核心功能外，还能将吸入的异物通过离心力甩到进气机匣的旁路通道排出，避免硬颗粒进入后端高压压气机打坏后续级叶片，起到一定的进气防护作用。针对不同的推力等级需求，该结构可以通过调整叶片数量、叶片弦长以及整体直径来适配不同流量的发动机型号，基础结构的气动布局可以覆盖小推力巡航导弹发动机到大推力民航发动机的前置风扇设计需求，建模过程中保留了叶片的完整型面参数与轮毂的安装接口特征，能够直接用于气动仿真、结构强度校核的前处理环节，也可作为航空动力类教学演示的具象化结构参考。
