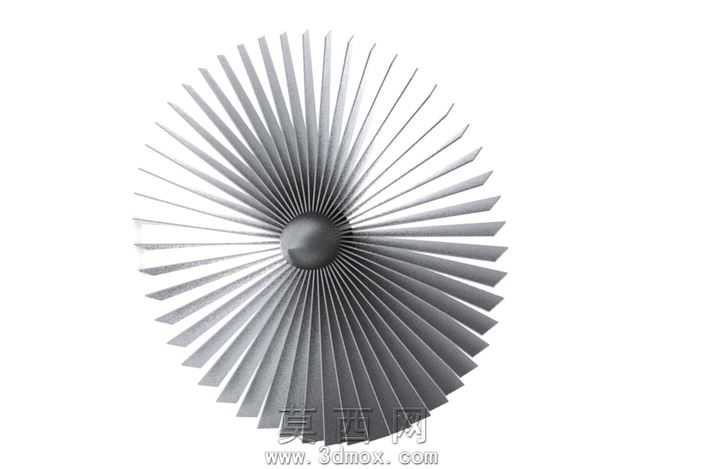

涡扇喷气发动机风扇叶片轮盘结构

本模型为涡扇喷气发动机核心风扇轮盘组件，建模过程以航空发动机实际气动布局为核心依据，首先通过参数化草图绘制轮盘中心轮毂的回转截面，以旋转凸台命令生成中心轮毂基体，保证轮毂的同轴度与结构强度符合航空部件设计规范。叶片部分采用阵列化建模思路，先绘制单片叶片的翼型截面曲线，根据气流导入角、出口角的气动参数调整截面的扭转角度与厚度分布，通过放样命令生成单片叶片的实体结构，叶片从根部到叶尖的厚度逐步递减，前缘做圆弧钝化处理以降低高速气流冲击下的应力集中，后缘做薄化处理以优化气流导出效率。完成单片叶片建模后，以轮盘中心轴线为阵列轴，按照等角度圆周阵列生成全部叶片，阵列过程中严格控制每片叶片的角度公差，保证所有叶片的安装角完全一致，避免运转过程中出现动不平衡问题。材质设置上，轮盘与叶片统一赋予高温钛合金材质，调整材质的金属粗糙度、反射率参数，还原航空金属部件的哑光金属质感，渲染阶段添加柔和的环境光与定向补光，清晰呈现叶片之间的间隙结构与轮盘的曲面过渡细节。结构设计上，中心轮毂设置有定位安装孔位，可与发动机前端传动轴配合装配，叶片根部与轮毂采用一体化融合过渡，避免焊接或拼接结构带来的强度缺陷，整体模型完整还原了涡扇发动机风扇段的核心结构特征，可用于航空动力结构教学、发动机装配模拟、气动仿真分析等场景，建模过程中对叶片的翼型曲线做了优化处理，既保证结构还原度，也控制了整体模型的面数，便于后续的装配调用与仿真运算。
