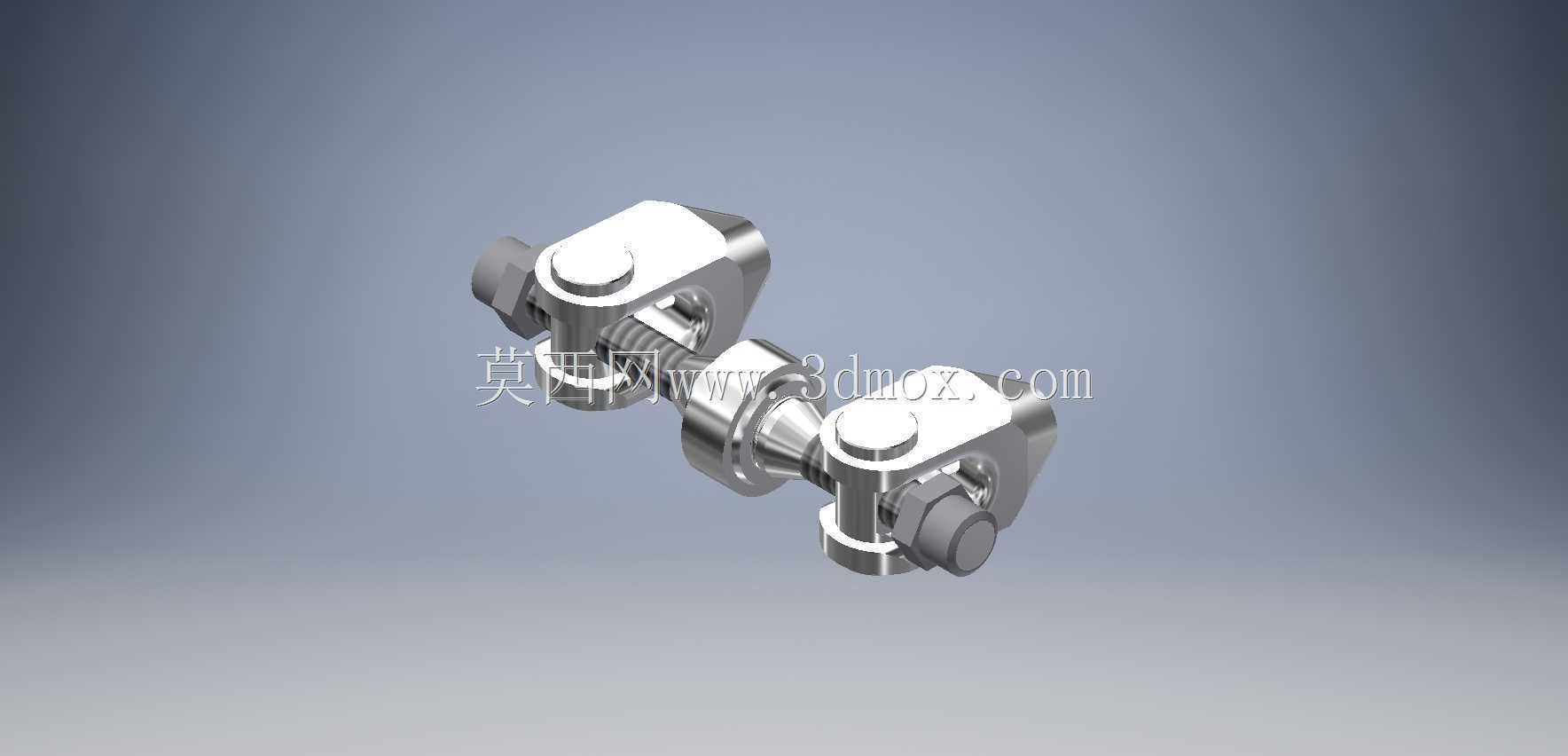

赛车制动系统踏板摆动连接杆结构

项目分类:制动器 发布时间:2024-09-25 ID:776338
  • 赛车制动系统踏板摆动连接杆结构
  • 赛车制动系统踏板摆动连接杆结构

  在场地赛车的制动系统布局中,踏板摆动杆是连接制动踏板输入轴与制动主缸推杆的核心传力构件,其结构合理性直接决定脚感反馈的线性度与制动指令传递的响应速度,不同于民用车辆的一体式踏板臂设计,赛车用制动踏板摆动杆需要承受高频次、大载荷的制动输入,尤其是在连续重刹的赛道工况下,构件的抗形变能力、铰接间隙控制直接影响制动系统的可靠性。

  从实际装车场景来看,该摆动杆安装于赛车驾驶舱前部的踏板组安装支架上,两端的铰接耳座分别对应踏板转轴端与主缸推杆端,设计时需要严格匹配两端球头销的安装孔径,保证铰接转动时无卡滞、无旷量,同时杆身的过渡结构需要做等强度优化,避免在峰值制动力输入时出现应力集中导致的构件断裂。

  在功能特性层面,该摆动杆的核心作用是将踏板绕转轴转动的弧形位移,转化为推动制动主缸活塞的直线位移,因此两端铰接点的中心距公差需要控制在极小范围内,中心距偏差过大会直接导致制动踏板自由行程不符合设计值,要么出现踏板虚位过大脚感绵软,要么出现制动拖滞加速刹车片磨损。杆身采用对称式的双铰接耳布局,相比单耳铰接结构,能够承受更大的侧向载荷,避免赛车在高速过弯时驾驶员侧向施力导致的铰接部位变形。

  设计思路上,首先需要根据整车制动系统的杠杆比要求确定两端铰接孔的中心距,结合制动主缸需要的推杆行程,反向推导踏板摆动角度对应的杆端位移量,保证踏板踩到底时主缸活塞能够达到最大行程,同时不会出现推杆顶死的情况。铰接耳的厚度需要匹配对应球头铰的宽度,安装孔的同轴度需要严格控制,避免装配后出现转动卡滞,杆身与铰接耳的过渡位置采用圆弧过渡,减少应力集中系数,经过受力仿真验证,在1500N的踏板峰值输入力下,构件的最大形变不超过0.1mm,完全满足赛道工况下的刚度要求。

  从安装边界来看,该摆动杆的整体长度需要适配踏板组支架与制动主缸的安装间距,两端铰接孔的孔径匹配通用的赛车级球头销尺寸,装配时不需要额外做打孔改装,可直接适配多数改装型赛车踏板总成的安装位。构件的整体外形做了轻量化处理,在保证结构强度的前提下去除了非受力区域的多余材料,降低踏板组的运动惯量,让制动脚感更加跟脚,不会因为构件自重导致踏板回位滞后。

  在实际使用中,该摆动杆的铰接部位需要定期检查润滑情况,避免灰尘进入铰接间隙导致转动阻力增大,同时要检查铰接孔的磨损情况,当孔位出现椭圆化磨损时需要及时更换,避免制动过程中出现旷量导致制动力传递滞后。不同于民用车辆的制动踏板构件,赛车用摆动杆没有多余的安装附件,所有结构都服务于力的传递与运动转换,没有冗余设计,每一处尺寸都经过受力校核与装车验证,能够适应场地赛、拉力赛等多种高强度赛车工况的使用需求。
