内燃机核心传动活塞连杆组件结构设计

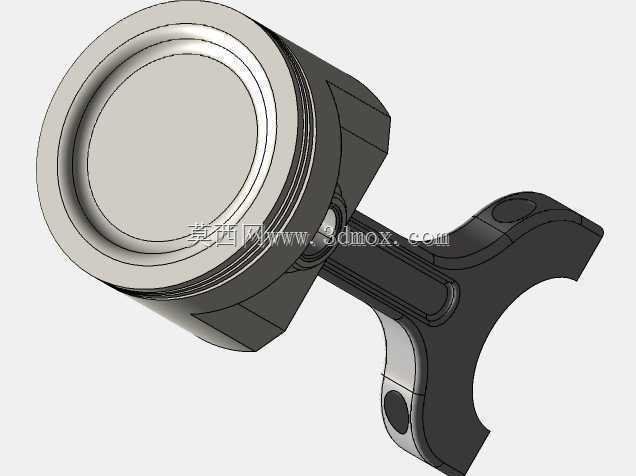

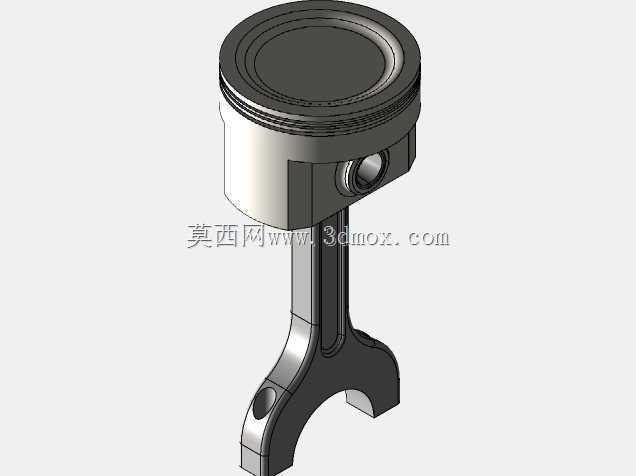

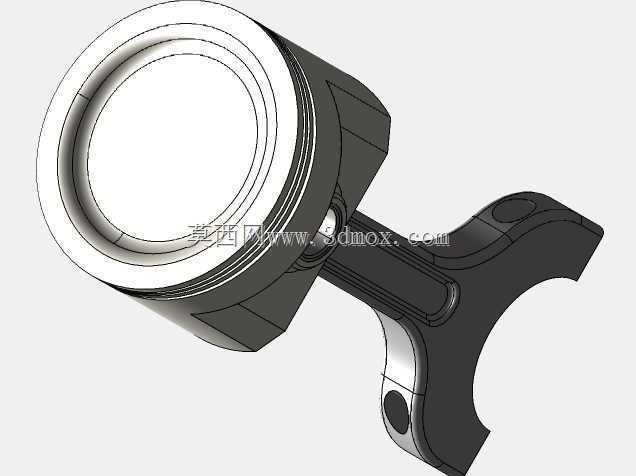

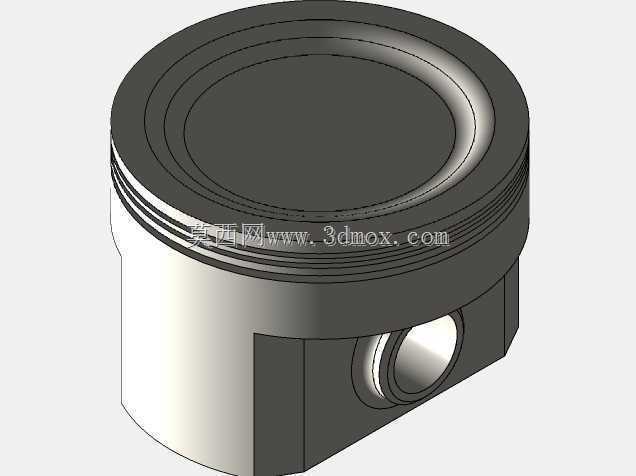

　　在往复式内燃机的动力传递链路中，活塞连杆组件是承接燃烧做功、完成直线运动向旋转运动转换的核心执行部件，其结构合理性直接决定整机的动力输出效率、运行稳定性与服役寿命，广泛适配于小排量通用汽油机、摩托车发动机、小型通用动力机组等应用场景，也可作为教学演示、结构原理验证的实体建模参考。从实际工况需求出发，活塞头部设计有三道环槽结构，最上方两道为气环安装位，用于密封燃烧室高温高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损耗，最下方一道为油环安装位，用于刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧引发积碳问题。活塞顶部采用平顶结构设计，可在压缩行程中配合气缸盖形成规则的燃烧室形状，保证混合气燃烧充分，同时平顶结构加工难度低、受热面积均匀，

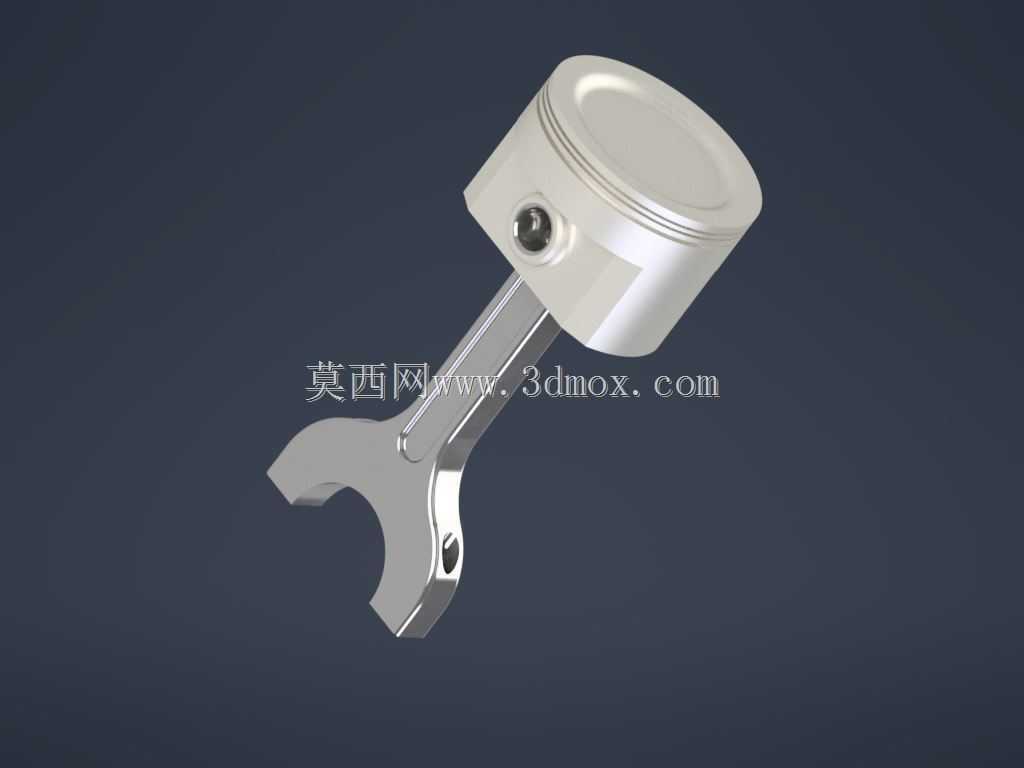

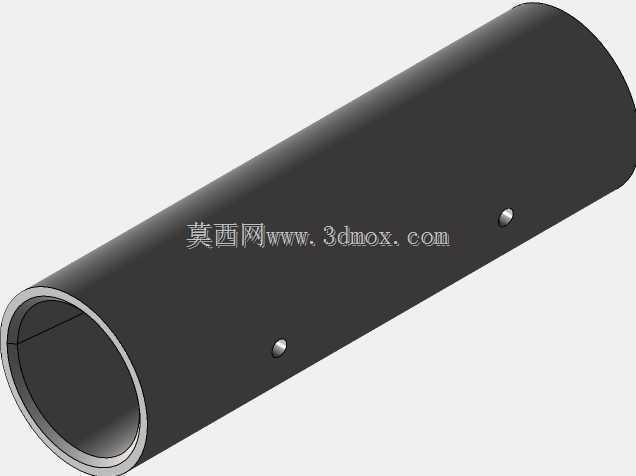

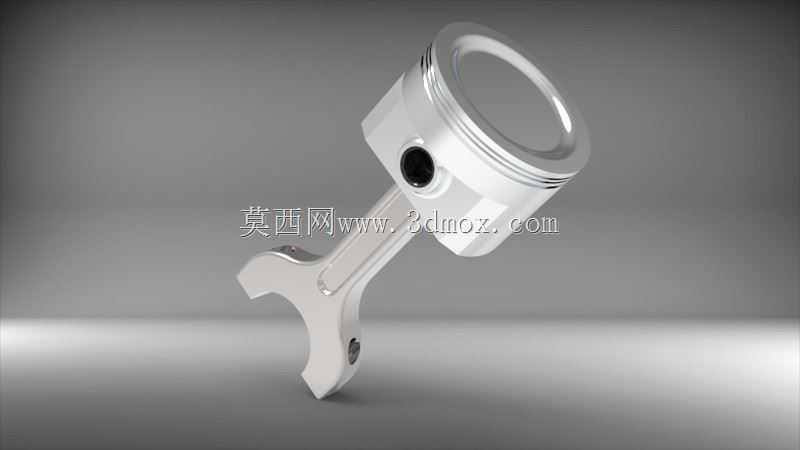

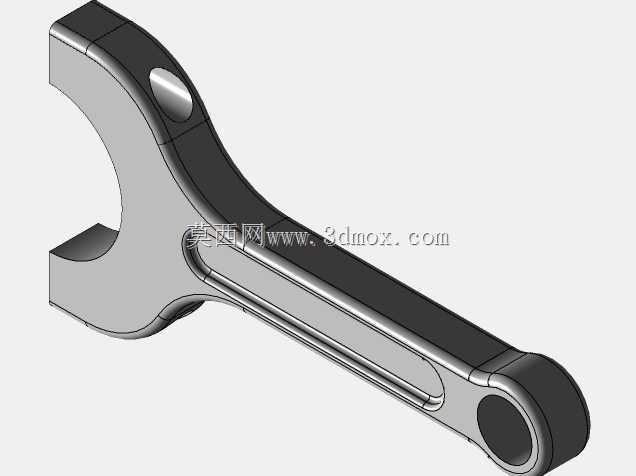

　　能有效降低活塞顶部的热负荷集中风险。活塞销孔采用同轴度精度控制在0.01mm以内的通孔设计，用于安装活塞销实现活塞与连杆小头的铰接，销孔内侧设计有卡簧槽，用于安装限位卡簧防止活塞销轴向窜动刮伤气缸壁。连杆部分采用工字形截面结构设计，在保证整体结构强度、抗弯曲抗扭转性能的前提下，最大程度降低组件自身重量，减少往复运动过程中的惯性力冲击，降低曲轴运转的动平衡调校难度。连杆小头端设计有衬套安装位，压入铜基衬套后可减少活塞销与连杆的摩擦损耗，衬套内壁设计有油槽，可通过连杆身内部的油道引入曲轴飞溅的润滑油，实现铰接部位的持续润滑，避免干摩擦引发的部件烧蚀。连杆大头端采用分体式结构设计，分为连杆盖与杆身两部分，通过两个高强度螺栓实现紧固，

　　拆分式设计可方便组件在曲轴曲柄销上的安装与拆卸，大头内侧同样设计有轴瓦安装位，轴瓦表面的减磨合金层可降低曲柄销与连杆大头的摩擦系数，同时油槽结构可保证润滑油在摩擦面形成稳定油膜。在建模过程中，所有配合面均按照实际装配公差要求预留了合理的间隙，活塞与缸壁的配合间隙按照热膨胀系数进行了补偿设计，避免发动机热机状态下活塞膨胀卡滞在气缸内；活塞销与销孔、连杆小头衬套的配合采用过渡配合设计，既保证铰接转动的灵活性，又避免配合间隙过大引发的敲击异响。组件的整体安装边界严格遵循通用小型内燃机的缸心距、曲柄半径、活塞行程参数，活塞在上止点位置时顶部与气缸盖的压缩余隙控制在合理范围内，既保证压缩比符合设计要求，又避免活塞在上止点时碰撞气门或气缸盖。

　　在结构强度校核层面，连杆杆身的截面尺寸经过反复迭代，可承受做功行程中燃气爆发压力带来的冲击载荷，同时可承受往复运动过程中交变惯性力的疲劳考验，螺栓孔的位置精度、连杆大头的圆度公差均按照实际加工要求进行了约束，保证装配后连杆大头与曲柄销的配合精度，避免运转过程中出现偏磨、烧瓦等故障。活塞裙部设计有微小的椭圆度，长轴垂直于活塞销方向，可抵消活塞在侧压力作用下的变形，同时裙部表面设计有微小的储油纹路，可在缸壁与活塞裙部之间留存少量润滑油，降低往复运动的摩擦阻力。整个组件的各零件之间装配关系清晰，无干涉问题，可直接用于虚拟装配验证、运动仿真分析，也可作为数控加工、3D打印制作实体样机的结构参考，帮助结构设计人员快速理解内燃机核心运动部件的配合逻辑与设计要点，在新产品开发过程中缩短前期结构设计的周期，减少反复试错的成本。
