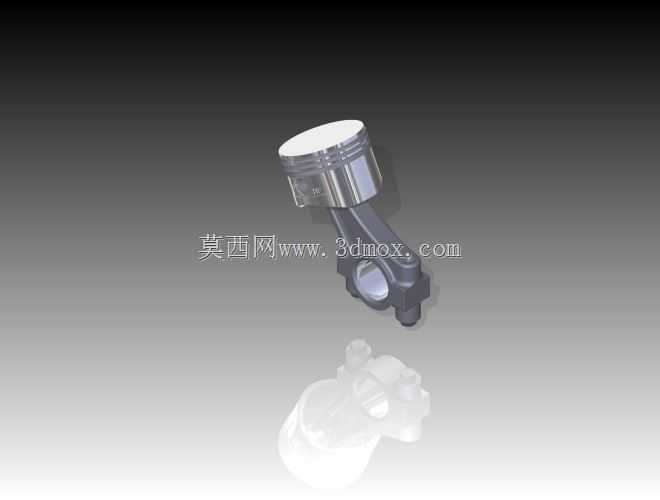

本田二冲程泵用动力活塞连杆组件结构

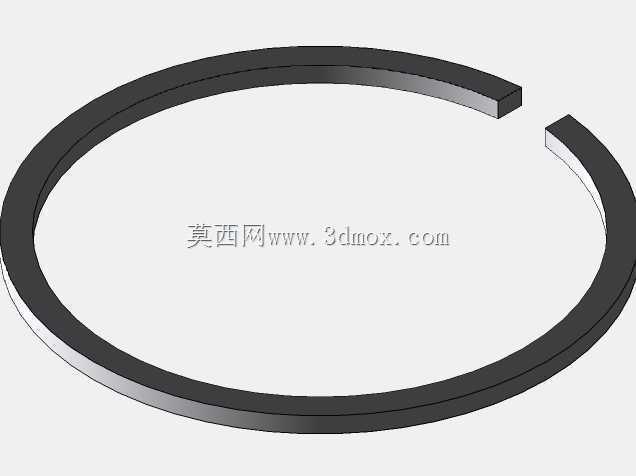

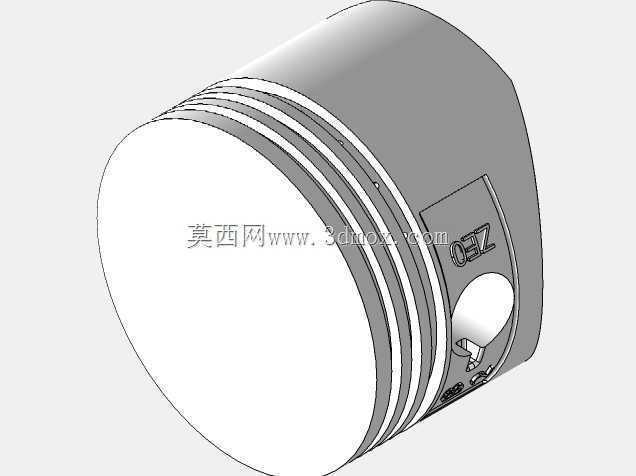

　　这套动力组件的结构设计完全围绕小型泵类负载的高频往复工况展开，区别于常规通用动力的活塞连杆设计，其活塞销孔的偏心量、连杆大小头的中心距都做了针对性调整，适配泵类设备启动负载大、连续运行转速区间窄的特性，在小型园林灌溉泵、便携应急排水泵、手持式燃油动力喷雾泵的动力端有极高的适配性。从结构细节来看，活塞顶部采用了平顶配合微凹燃烧室的设计，没有多余的挤气凸起，能够在二冲程扫气过程中减少新鲜混合气的短路逃逸，提升低转速下的扭矩输出，刚好匹配泵类设备启动瞬间需要克服叶轮静阻力、管路水压背压的需求；活塞环槽采用两道气环加一道油环的布局，环槽的轴向间隙控制在0.03-0.05mm区间，既保证高温工况下的环体膨胀余量，

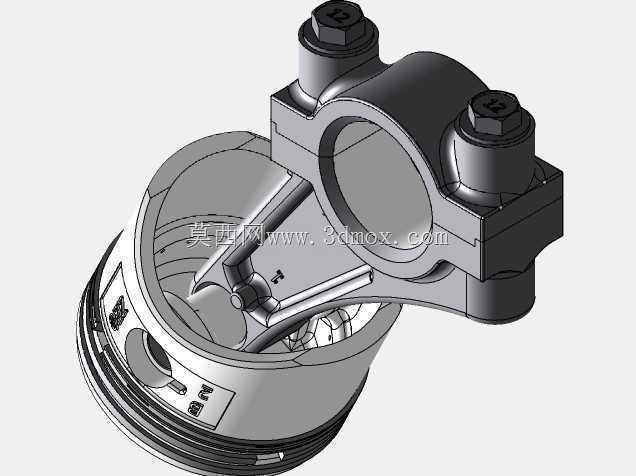

　　又能减少泵类设备长时间连续运行时的燃气窜漏，避免曲轴箱内的润滑机油被高温燃气过早劣化。连杆部分采用了锻铝材质的工字形截面，相比钢制连杆能降低30%以上的往复运动惯量，对于排量在50cc级别的二冲程动力来说，更低的往复惯量意味着泵组在怠速工况下的振动更小，尤其是便携背负式的燃油泵设备，操作时的手持振感能控制在人体可接受的范围内；连杆小头的滚针轴承衬套采用了带油槽的铜基合金材质，能够在二冲程混合油润滑的工况下，持续为活塞销提供均匀的油膜，避免高负荷输水作业时活塞销抱死的故障。设计过程中充分考虑了泵类动力的安装边界，整个曲柄连杆组件的轴向总宽度控制在68mm以内，曲轴输出端的锥面尺寸采用通用的Φ12mm锥度配合，

　　能够直接匹配绝大多数小型离心泵、柱塞泵的连接法兰，不需要额外做转接座设计；活塞在上止点时的顶部突出缸体平面的高度控制在0.1mm以内，既保证燃烧室的压缩比稳定在6.5:1的二冲程最优区间，又不会因为突出量过大碰撞泵体端的缸盖密封垫。从实际工况适配的角度，这套组件的平衡块配重经过了精确校准，曲轴两端的平衡重块的偏心质量刚好抵消活塞连杆组件往复运动产生的一阶惯性力，当泵组在3000-4500转的常用工作区间运行时，整机的振动加速度能控制在2.5g以内，不需要额外加装厚重的减震脚垫就能稳定固定在泵架上，对于移动作业的排涝泵、山地灌溉泵来说，能有效减少机架焊缝因为长期振动产生的疲劳开裂问题。扫气口对应的活塞裙部做了微弧面的耐磨涂层处理，

　　因为二冲程动力的活塞裙部需要承担扫气口开闭的时序控制，涂层的存在能减少含杂质的混合燃气对裙部的磨损，即使在野外扬尘环境下连续作业，裙部的磨损量也能控制在0.02mm/100小时以内，大幅延长泵组动力端的大修周期。连杆大头的滚针轴承保持架采用了尼龙加玻纤的材质，相比金属保持架运行噪音更低，在居民区附近进行应急排水作业时，动力端的机械噪音能降低5分贝以上，减少作业时的噪声扰民问题；曲轴输出端的键槽采用了2mm的标准平键，和泵叶轮的连接能够传递足够的扭矩，不会因为泵轴突然卡滞出现键槽剪切失效的情况。整个组件的装配公差采用了基孔制的过渡配合，活塞销和连杆小头的配合间隙控制在0.008-0.015mm，常温下可以用手将活塞销推入衬套，高温运行时销和衬套之间能形成稳定的油膜，不会出现过热抱死的问题；活塞和缸壁的配合间隙采用了0.025-0.035mm的分组选配，兼顾冷启动时的密封性能和热机后的膨胀余量，即使在夏季高温环境下连续满负荷抽水作业，也不会出现拉缸故障。
