外六角全螺纹紧固螺栓三维结构设计

　　在各类机电设备的装配环节，螺纹紧固件是应用基数最大的基础连接元件，其中外六角全螺纹螺栓的适配场景覆盖了从低压电气柜体组装、小型变压器模组固定到通用机械设备零部件拼接的绝大多数刚性连接需求。这类螺栓的核心作用是通过螺纹副的咬合作用，配合平垫、弹垫或者六角螺母，在两个或多个带通孔的零部件之间施加可控的预紧力，让被连接件在设备运行过程中不会因振动、温度形变或者外力冲击出现相对位移，保障整体结构的连接可靠性。

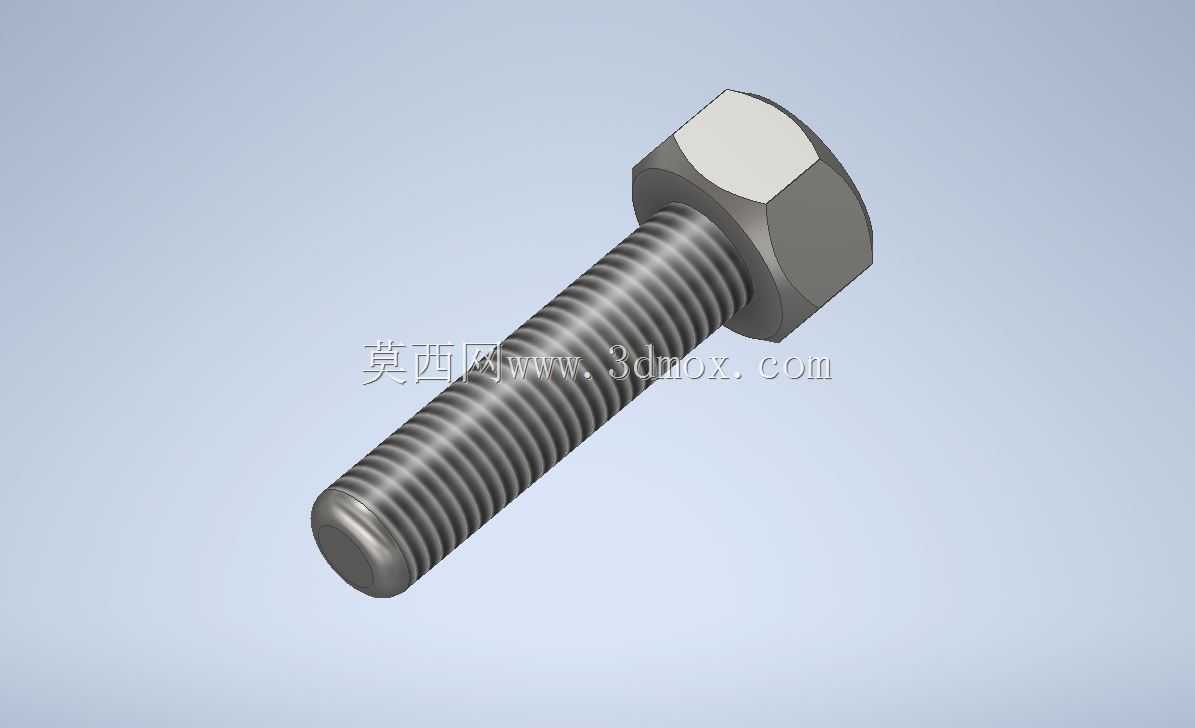

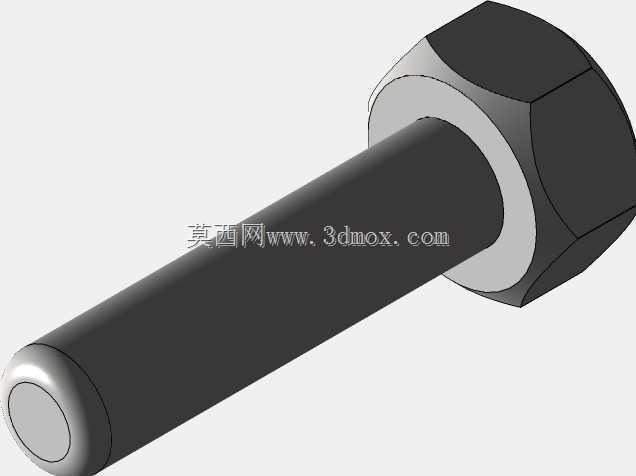

　　从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，头部的六个受力面可以适配普通开口扳手、套筒扳手、梅花扳手等多种常用紧固工具，作业时扳手与头部侧面的接触面积充足，不会因为应力集中造成头部棱角磨损，能够承受较大的拧紧力矩，适合需要较高预紧力的连接场景。杆部采用全螺纹结构，相比半螺纹螺栓，全螺纹设计的螺栓可以适配更厚的被连接件组合，不需要提前精确计算光杆段的长度匹配问题，在现场装配、临时改型的场景下容错率更高，同时全螺纹的杆部在拧入螺纹孔的连接场景中，也能实现更长的螺纹咬合长度，提升连接副的抗剪切、抗拉伸性能。

　　建模过程中需要重点关注几个核心结构的参数匹配：首先是螺纹部分的牙型轮廓，采用标准公制三角螺纹牙型，牙型角60度，牙顶与牙底的圆弧过渡需要符合通用紧固件的标准要求，避免牙底应力集中造成的螺栓断裂隐患，螺纹的螺距与公称直径匹配对应标准系列，保证和市面上常规螺母、螺纹孔的互换性。其次是六角头部的尺寸，头部的对边宽度、对角宽度、头部厚度都需要和对应公称直径的螺栓标准参数一致，保证扳手空间足够，不会出现扳手卡滞或者打滑的问题，头部与杆部的过渡位置设计有合理的圆角，避免热处理和受力时的应力集中，提升螺栓的疲劳强度。杆部末端设计有45度倒角，方便装配时对准螺母或者螺纹孔，也能避免螺纹起始端的牙型磕碰损坏，在自动化装配线上，这个倒角结构还能让螺栓顺利通过送料轨道，不会出现卡料问题。

　　在实际安装使用中，这类螺栓的安装边界需要结合应用场景确认：当用于变压器等电气设备的外壳连接时，需要注意螺栓的长度不能超出安装孔内侧的安全距离，避免螺栓过长触碰内部带电部件造成绝缘隐患，同时预紧力需要控制在对应材质螺栓的推荐扭矩范围内，预紧力过大会造成螺纹滑牙、螺栓拉长断裂，预紧力不足则会在设备运行振动中出现连接松动。如果用于有防腐要求的户外设备场景，螺栓表面可以根据需求做镀锌、达克罗等表面处理，建模时可以预留表面处理层的厚度公差，保证装配时的尺寸适配。在设备维护环节，这类标准六角螺栓的拆卸便利性优于内六角、圆头等其他头型的螺栓，即使头部出现轻微锈蚀，也可以通过敲击扳手、套筒等工具顺利拆卸，降低后期维护的难度。

　　从结构强度设计角度，螺栓的杆部直径公差需要控制在合理范围内，和安装孔之间保留合适的装配间隙，普通间隙配合的安装场景下，安装孔直径比螺栓杆部大0.5到1毫米即可，间隙过大容易造成连接定位不准，受横向剪切力时螺栓承受的额外弯矩会大幅提升，容易造成螺栓断裂；间隙过小则会增加装配难度，尤其是多螺栓连接的法兰类结构，孔位累计误差会造成部分螺栓无法顺利穿入。全螺纹的结构设计也让螺栓在受拉伸载荷时，整个杆部的受力更加均匀，不会像半螺纹螺栓那样在光杆与螺纹的过渡位置出现应力突变，在交变载荷的工作场景下，全螺纹螺栓的疲劳寿命表现更稳定。
