多回路标识式接线端子连接器结构

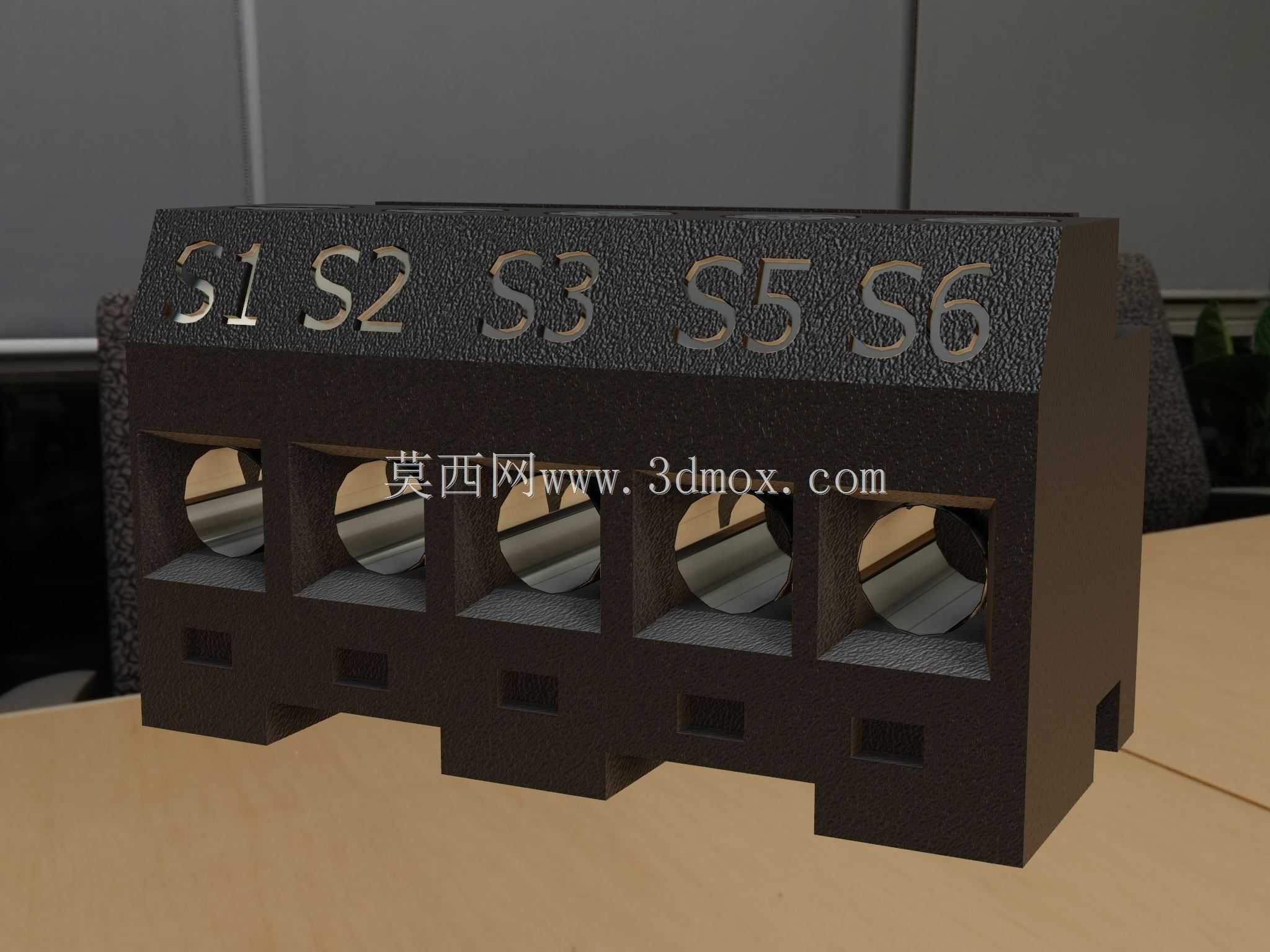

　　这类多回路带标识的接线端子连接器，常应用在交流稳压设备、低压配电回路、工业控制机柜内部的导线接驳场景，承担多组独立回路导线的固定、绝缘隔离与导通传输作用，替代传统的导线铰接、绝缘胶带缠绕的接驳方式，大幅提升柜内布线的规整度与后期运维的排查效率。从结构设计来看，端子本体采用绝缘阻燃工程塑料一体注塑成型，顶面预留的S1、S2、S3、S5、S6标识位，是对应每一个独立接线回路的编号，现场接线时可直接将对应回路的导线压入对应编号的接线位，避免多回路接线时出现错接、混接问题，后期检修时也能通过顶面标识快速定位故障回路，无需逐根梳理线序。每个独立接线腔采用贯通式圆孔设计，适配不同线径的多股铜芯导线压接，腔室之间设置的绝缘分隔筋，

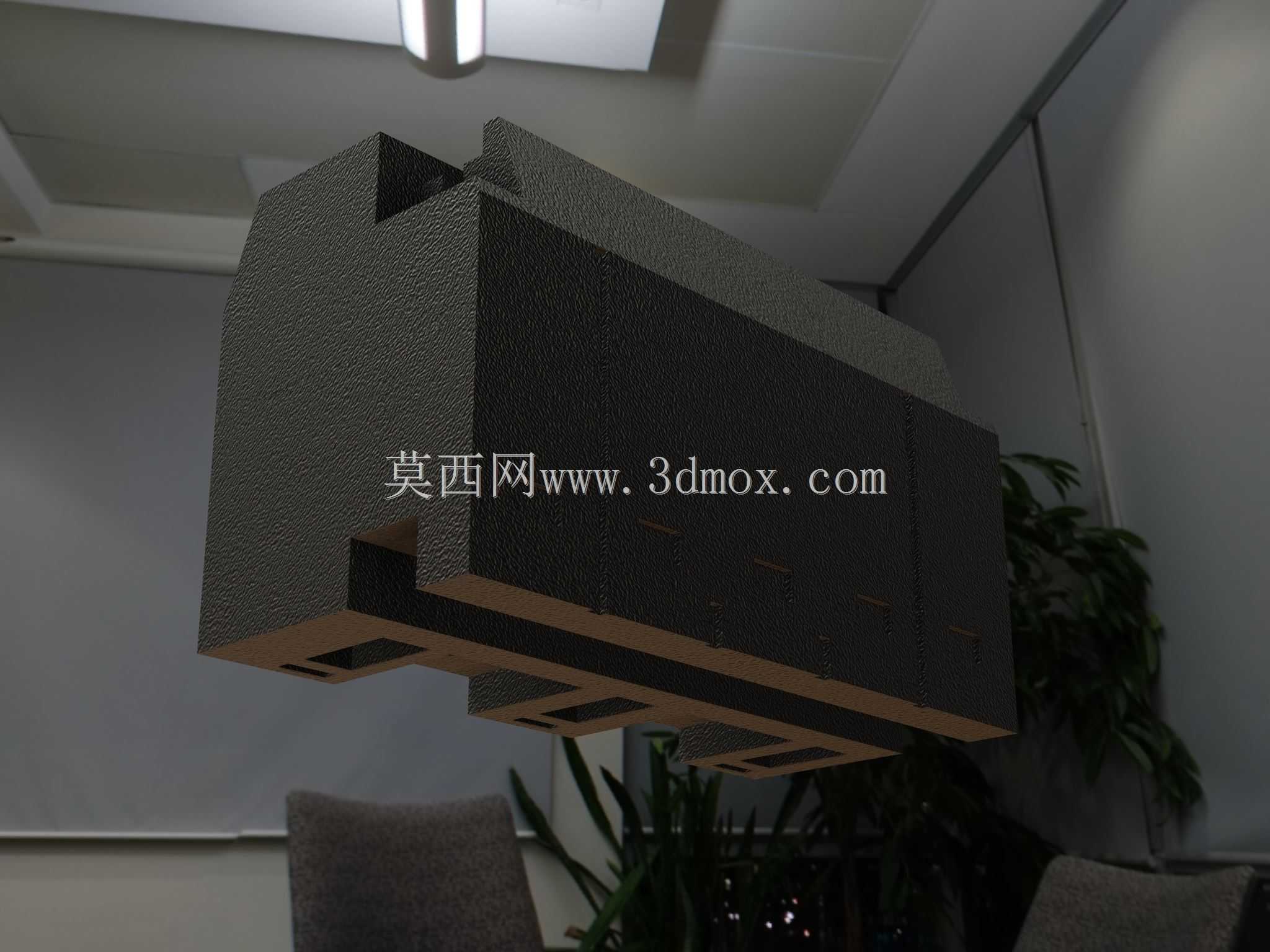

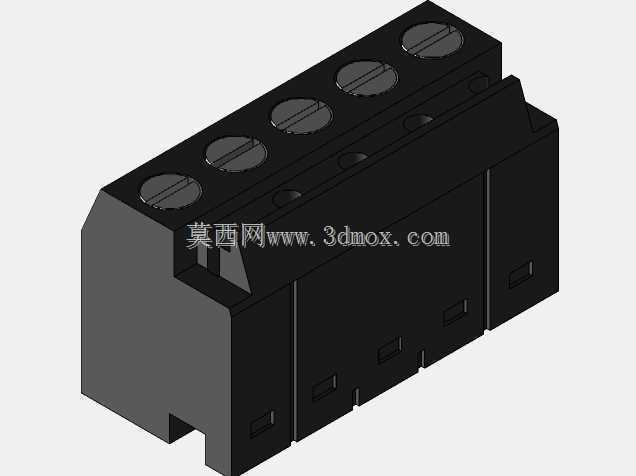

　　能避免相邻回路导线裸露部分意外接触造成的短路风险，分隔筋的厚度经过耐压测试验证，可满足低压交流回路的绝缘耐压要求。本体底部设置的多个方形定位卡槽，是用于DIN导轨安装的卡扣结构，安装时只需将端子底部卡槽对准标准导轨卡入即可完成固定，无需额外打孔使用螺丝紧固，可根据实际回路数量在导轨上灵活拼接相邻端子，调整整体接线位数量，适配不同回路规模的布线需求。从安装边界来看，这类端子的整体宽度根据接线位数量匹配，单回路接线位的宽度适配常规导线的弯曲半径，接线时导线从端子正面的圆孔插入后，通过顶部或侧面的紧定螺丝压紧导线线芯，保证导线拉拔力符合电气安装规范，不会因为设备运行振动出现导线松脱的问题。端子本体的表面做了磨砂防滑处理，

　　日常运维插拔导线或者紧固螺丝时，手部接触不会打滑，同时塑料材质的抗老化性能可适配柜内长期运行的温度环境，不会因为长期受热出现绝缘性能下降、材质脆裂的问题。在实际选型应用时，这类带明确回路标识的端子，尤其适合回路数量多、线序复杂的稳压设备、信号采集柜内部使用，相比无标识的普通端子，能减少至少60%的接线核对时间，后期故障排查时也能快速对应回路编号，缩短停机维护时长。设计这类端子的三维结构时，需要重点考量每个接线腔的同轴度，保证导线插入时不会被腔体内的毛刺阻挡，紧定螺丝的安装孔位要与接线腔垂直，保证螺丝压紧时能完全贴合导线线芯，不会出现压偏导致的接触不良问题；同时顶面的标识字符采用凹陷式设计，避免长期使用过程中字符被摩擦脱落，保证标识的长期可读性。端子的边角位置全部做了圆角过渡处理，避免安装接线时锋利的边角划伤操作人员手部，也不会在布线过程中割破导线的绝缘层，造成隐性的绝缘破损隐患。
