仿生扑翼飞行机构机械结构设计

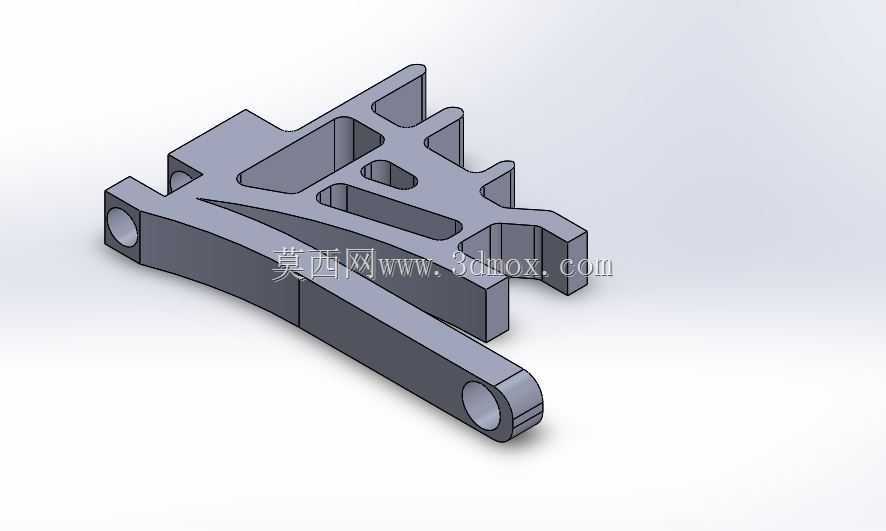

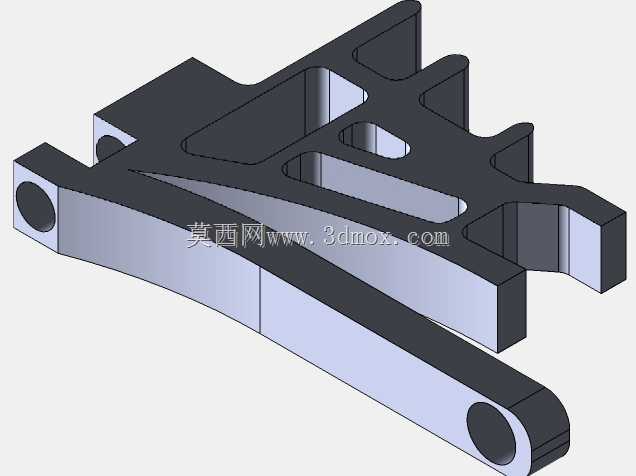

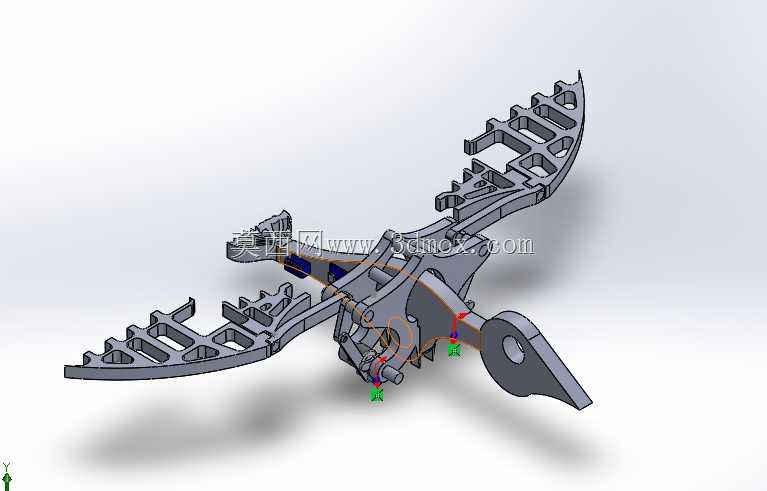

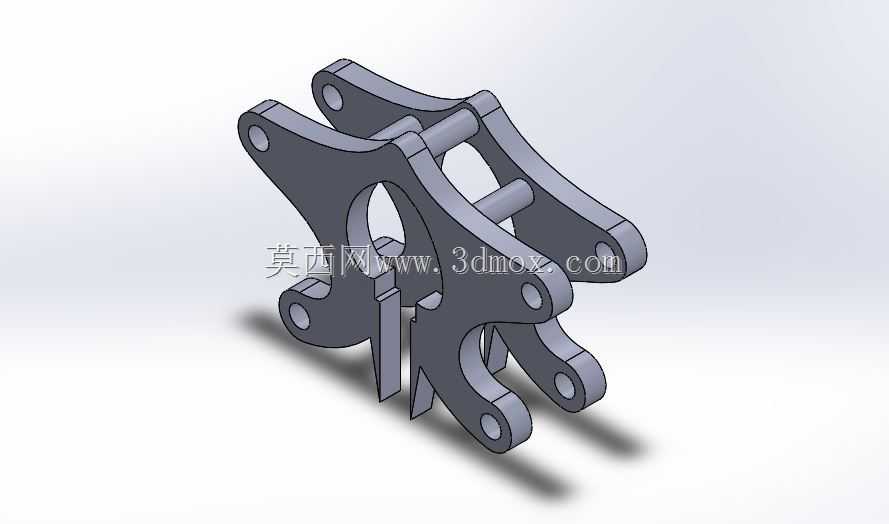

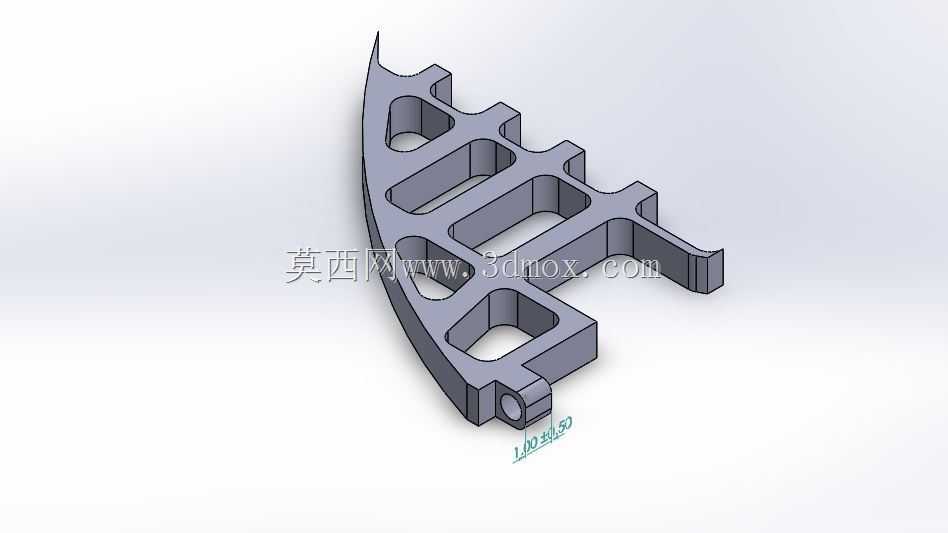

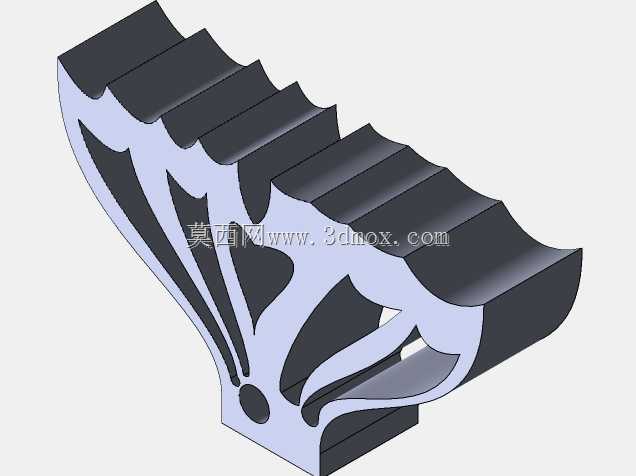

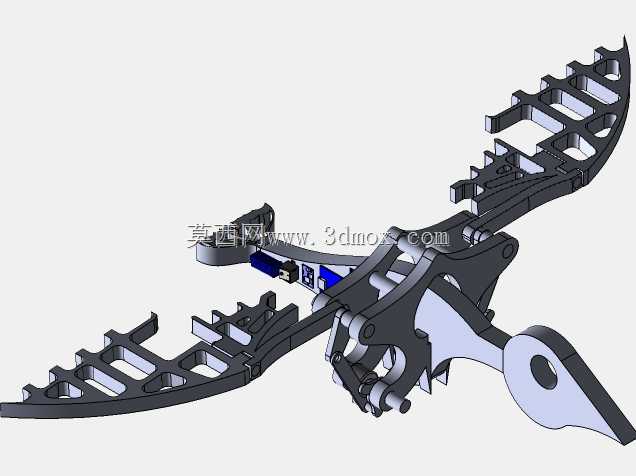

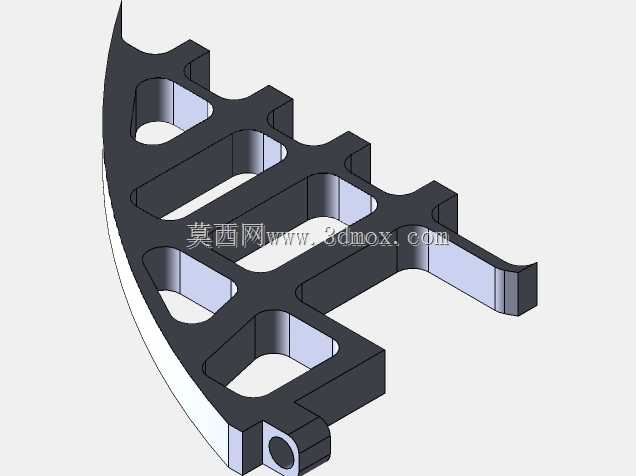

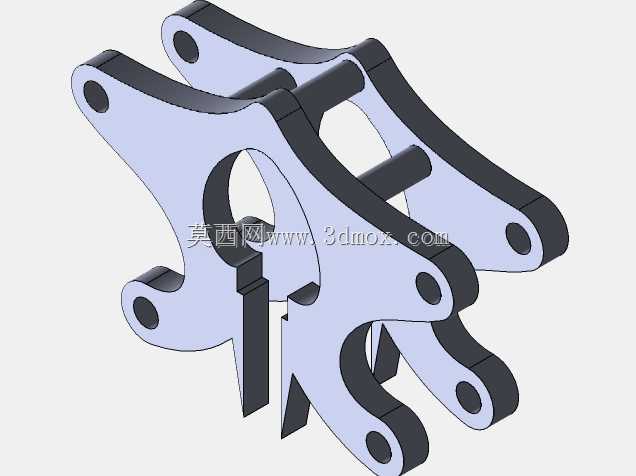

这款仿生扑翼飞行机构，核心面向微型仿生飞行器研发、高校仿生机械教学实验、小型低空侦察设备原型开发场景，可作为微型扑翼无人机的核心传动承载结构，替代传统固定翼、多旋翼飞行器在狭小空间、低噪飞行需求场景下的应用空白。从功能特性来看，该机构完全复刻鸟类翅膀往复拍动的运动逻辑，通过机身中部的连杆传动组，将动力输入轴的旋转运动转化为两侧翼架的上下扑动动作，翼架采用镂空框架式结构，在保证结构刚度的前提下尽可能降低自身重量，减少动力输出端的负载，提升扑动动作的响应速度。设计过程中优先考虑了运动干涉问题，两侧翼架的摆动行程经过反复校核，在最大扑动角度下不会与机身主体、传动连接件发生剐蹭，每个铰接位置都预留了标准转动副的安装空间，可直接适配微型销轴、微型轴承的装配需求，无需二次扩孔或修配。从安装边界来看，机身中部的动力安装位设置了带通孔的凸台结构，可直接固定微型直流电机或者微型舵机作为动力源，动力输出端与传动曲柄的连接位做了扁位结构设计，避免传动过程中出现打滑空转的问题；两侧翼架的镂空框架上预留了蒙皮固定的卡槽，可粘贴柔性薄膜作为翼面，不需要额外设计压条或者粘接凸台，装配流程更简便。翼架的镂空结构采用等刚度拓扑优化思路，每个肋条的厚度、排布角度都对应扑动过程中的受力方向，在翼架上下扑动产生气动力时，肋条可将受力均匀传导至机身主承力梁，避免局部应力集中导致翼架断裂。机身尾部的导向结构做了流线型修型，既可以作为飞行过程中的航向稳定面，也可以预留位置安装微型控制舵面，实现飞行方向的调整。整个机构的传动链路做了减阻设计，所有铰接点的转动轴线都保持平行，避免传动过程中出现卡滞，降低动力传输过程中的损耗，在相同动力输入下可获得更高的扑动频率，提升飞行升力。在实际应用中，该结构可直接作为微型扑翼飞行器的主体骨架，搭配微型电池、控制电路板、信号接收模块即可完成整机装配，也可用于仿生机械课程的教学演示，直观展示连杆机构的运动转换逻辑、仿生结构的设计思路，帮助学习者理解扑翼飞行的气动力产生原理，相比纯理论教学更具实操参考价值。针对户外侦察场景的应用需求，该结构的整体重量控制在较低区间，飞行过程中扑翼动作产生的噪音远低于多旋翼无人机，可在不引起注意的前提下完成近距离信息采集任务，适合在楼宇间、丛林等狭小复杂环境下作业。
