微型乘用车前轮轮毂带齿轴承单元结构

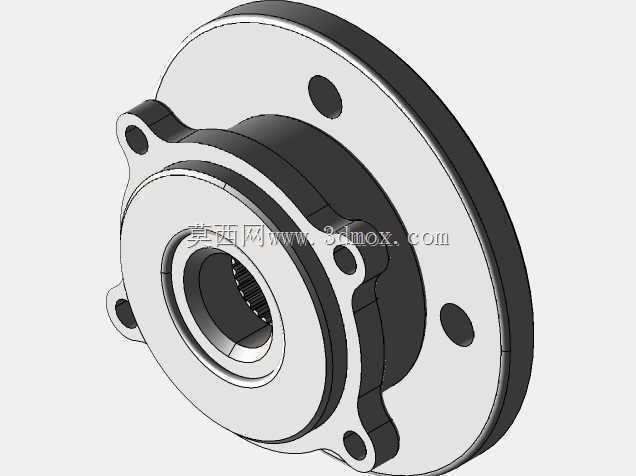

　　轮端轴承单元是乘用车底盘行走系统的核心承载部件，直接衔接转向节与轮毂轮辋，既要承担整车垂直载荷、转向侧向力与驱动扭矩传递，还要保障车轮在全工况下的低阻回转精度，其结构合理性直接影响行驶安全性、转向手感与NVH表现。这款针对微型乘用车开发的前轮轴承单元，采用集成式法兰结构设计，将轴承外圈与安装法兰做一体化成型处理，省去了传统分体结构的额外定位套与紧固工序，能有效减少装配累积误差，提升轮端安装的同轴度。从结构布局来看，法兰面沿圆周均匀分布四个螺栓过孔，孔位的位置度公差严格控制在0.05mm以内，匹配对应车型的转向节安装孔位，安装时只需将法兰端面贴合转向节定位止口，穿入固定螺栓按规定扭矩拧紧即可完成装配，无需额外调整轴承预紧力，

　　大幅降低了售后维修与生产线装配的操作难度。轴承内侧集成的内花键结构，主要作用是与驱动半轴外花键啮合传递动力，花键参数采用小径定心设计，能保证扭矩传递过程中的同轴度，避免高速行驶时因花键偏心产生的抖动问题；花键齿侧预留了合理的配合间隙，既可以补偿半轴与轮端的微小安装角度偏差，也能在悬架跳动过程中避免花键副出现卡滞。轴承主体采用双列角接触球轴承的内部结构，相比传统单列圆锥滚子轴承，具备更低的转动阻力与更好的高速适应性，双列钢球的接触角经过优化设计，可同时承受径向载荷与双向轴向载荷，满足车辆转向、制动、加速等不同工况下的受力需求，密封结构采用双唇口橡胶密封件，内置润滑脂可实现终身免维护，避免外界泥水、粉尘进入轴承滚道造成早期磨损。

　　从安装边界来看，轴承外圈的最大外径与法兰盘外径做了差异化设计，法兰盘厚度经过受力仿真优化，在保证足够安装刚度的前提下尽可能降低了轮端簧下质量，有助于提升悬架的响应速度；轴承内圈的中心通孔与花键段做了过渡倒角处理，方便驱动半轴的装配导入，避免装配过程中刮伤花键齿面。在实际应用场景中，这类集成式轮端轴承单元多用于前置前驱微型乘用车的前轮位置，相比传统的分体式轴承+轮毂的组合结构，集成化设计减少了零部件数量，降低了供应链管理成本与装配复杂度，同时密封性能与承载能力更适配城市通勤类车型的使用场景，日常行驶中可应对铺装路面的常规冲击，制动时法兰面的平面度公差能保证制动盘与刹车片的均匀贴合，减少制动抖动的发生概率。

　　设计过程中需要重点关注法兰螺栓孔的分布圆直径与轴承中心的同轴度，以及花键参数与半轴的匹配性，滚道的曲率半径与钢球直径的匹配度直接影响轴承的额定动载荷，密封唇口的过盈量需要兼顾密封效果与转动阻力，过盈量过大会导致行驶中轴承温升过高，过盈量过小则容易出现密封失效进灰的问题。
