双色镂空运动款乘用车合金轮毂结构

　　这款双色镂空轮毂的设计，首先要匹配乘用车转向节的安装基准，中心孔的同轴度公差控制在0.02mm以内，五颗螺栓孔采用PCD114.3的常规家用运动车型参数，孔位位置度公差不超过0.05mm，避免装车后出现高速抖动的问题。轮辋部分采用J值7.5的规格，适配225到245宽度的民用轮胎，ET值设定为40，既保证轮圈不会超出翼子板边界，也能避免打方向时轮胎蹭到轮拱内衬，适配多数紧凑型、中型运动取向家用轿车的安装边界，不需要额外加装法兰盘或者变径圈就能直接对位安装。

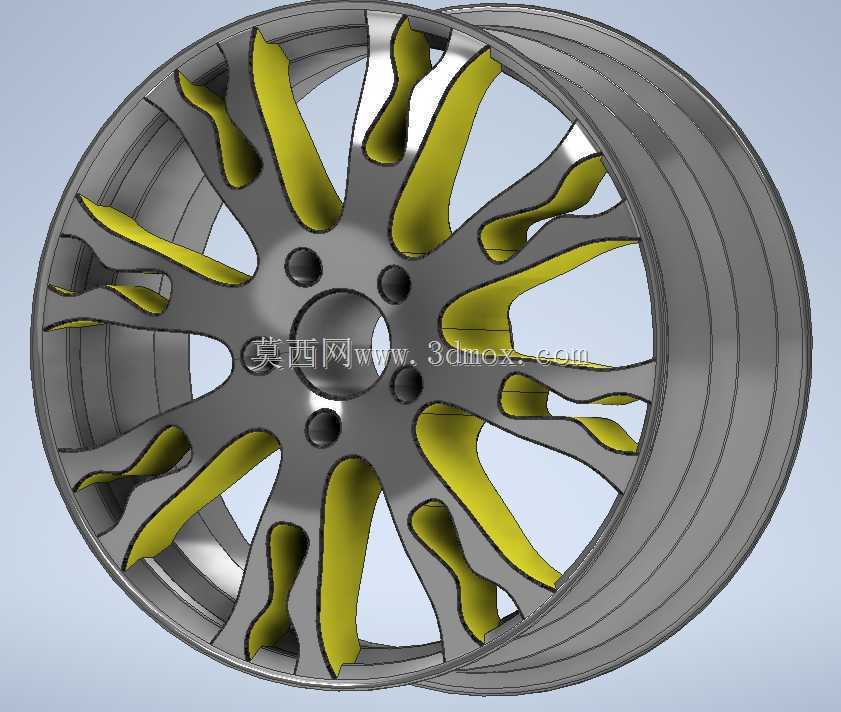

　　从结构强度角度出发，这款轮毂采用多辐条分叉式的镂空设计，每一组辐条都做了变截面处理，靠近轮心安装盘的位置辐条厚度更大，向轮辋延伸的过程中逐渐收窄，同时辐条背面做了掏空的减重结构，在保证辐条抗弯、抗扭强度满足GB/T 5334乘用车车轮性能要求的前提下，尽可能降低轮圈的整体簧下质量，相比同尺寸的铸造原厂轮毂，簧下质量的降低能有效提升悬挂系统的响应速度，减少颠簸路面的弹跳，提升轮胎抓地表现。辐条表面采用双色处理，金属银灰的基底搭配亮黄色的填充涂层，视觉上更具运动感，同时辐条的边缘做了小圆角过渡，避免应力集中，在经过坑洼路面、减速带的冲击载荷时，不会因为应力集中出现辐条开裂的问题。

　　轮辋的胎圈座位置做了滚花处理，提升轮胎装配后的摩擦力，避免大扭矩输出时轮胎与轮圈之间出现打滑，气门嘴孔预留了标准的11.5mm安装位，适配常规的橡胶气门嘴或者金属防爆气门嘴，不需要额外扩孔加工。轮心安装面的加工精度要求较高，平面度公差控制在0.03mm以内，保证轮毂与刹车盘、转向节安装面完全贴合，避免装车后出现刹车抖动的问题。在实际使用场景中，这款轮毂适配日常城市通勤、偶尔赛道日体验的使用需求，镂空的辐条设计能给刹车系统留出足够的通风空间，车辆连续制动时，气流可以通过辐条间隙直接带走刹车卡钳、刹车盘的热量，降低刹车热衰减的概率，提升连续制动的安全性。

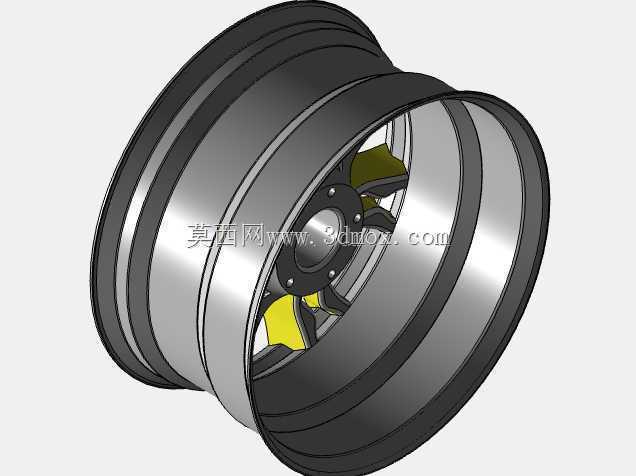

　　设计过程中需要重点考虑动平衡的余量控制，每一条辐条的重量差控制在5g以内，轮辋的径向、端面跳动公差不超过0.3mm，减少装车后动平衡需要粘贴的平衡块重量，避免高速行驶时出现方向盘抖动的问题。轮缘部分采用常规的凸峰设计，轮胎充气后胎圈能牢牢卡在凸峰位置，即使轮胎出现轻微漏气，也不会直接脱圈，提升高速行驶的安全性。背面的安装窝位做了沉台处理，螺栓装配后能完全沉入窝位，不会出现螺栓突出刮蹭装饰盖的问题，中心盖的安装卡扣预留了标准的60mm直径位，适配多数通用款轮毂中心盖，用户可以根据需求更换不同样式的中心装饰盖。

　　从制造工艺角度看，这款结构既适配低压铸造的生产工艺，也可以通过锻造工艺生产更高强度的版本，铸造版本能满足日常民用的强度需求，成本更低，锻造版本则能进一步降低重量，满足更高强度的竞技使用需求。辐条的镂空间隙控制在25mm以上，日常洗车时能方便地伸进去擦拭辐条背面，也能方便地清理刹车卡钳表面的粉尘，不会因为间隙过小导致清洁困难。同时辐条的造型做了空气动力学优化，车辆行驶时辐条转动能引导气流顺着轮辋侧面流出，一定程度上降低轮腔内部的乱流，减少行驶风阻，也能进一步提升刹车系统的散热效率。
