多层抽屉式移动工具收纳推车结构设计

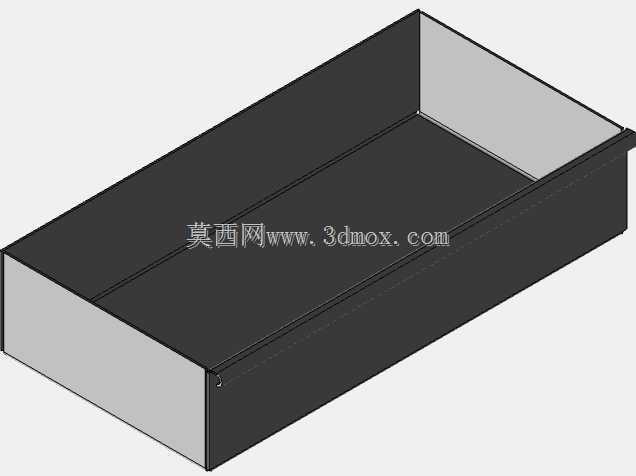

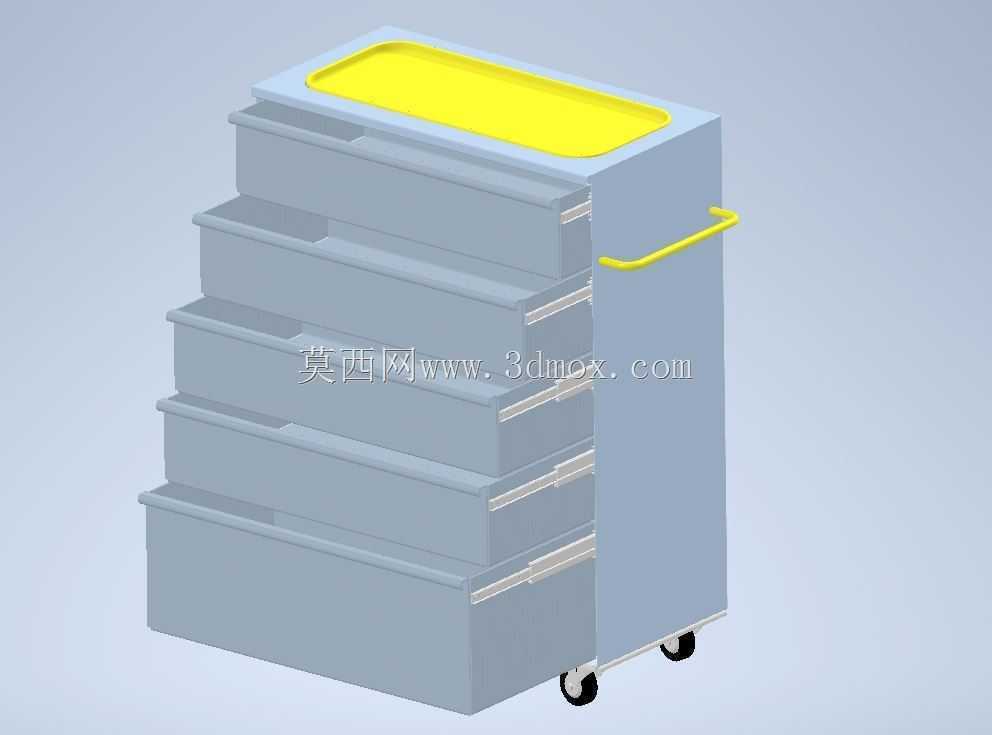

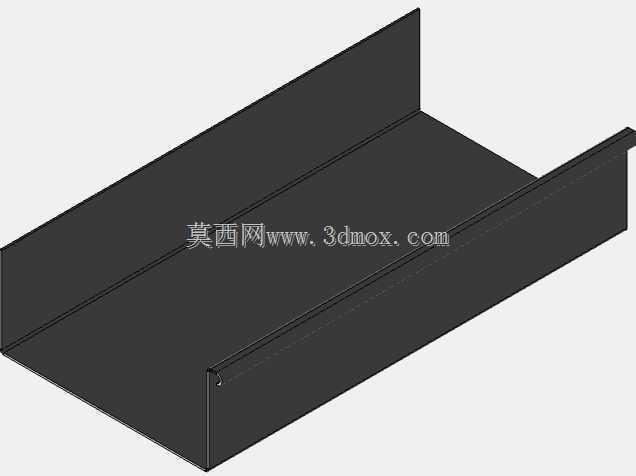

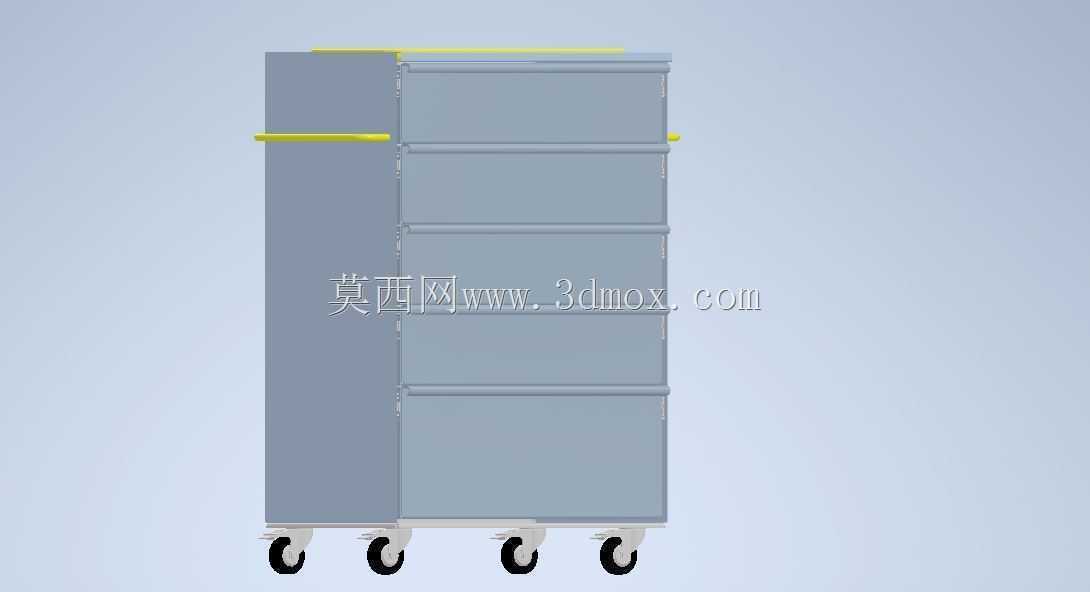

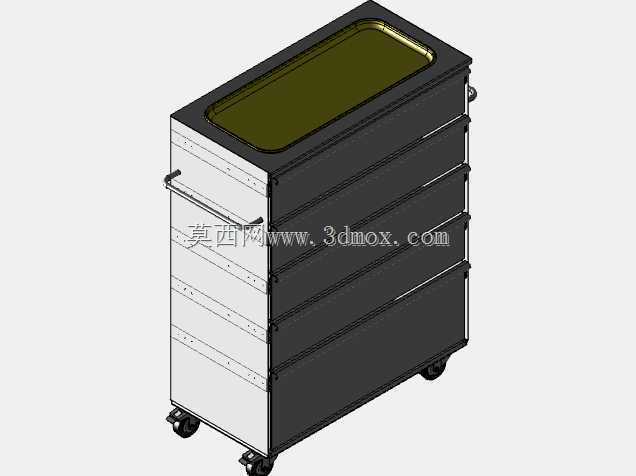

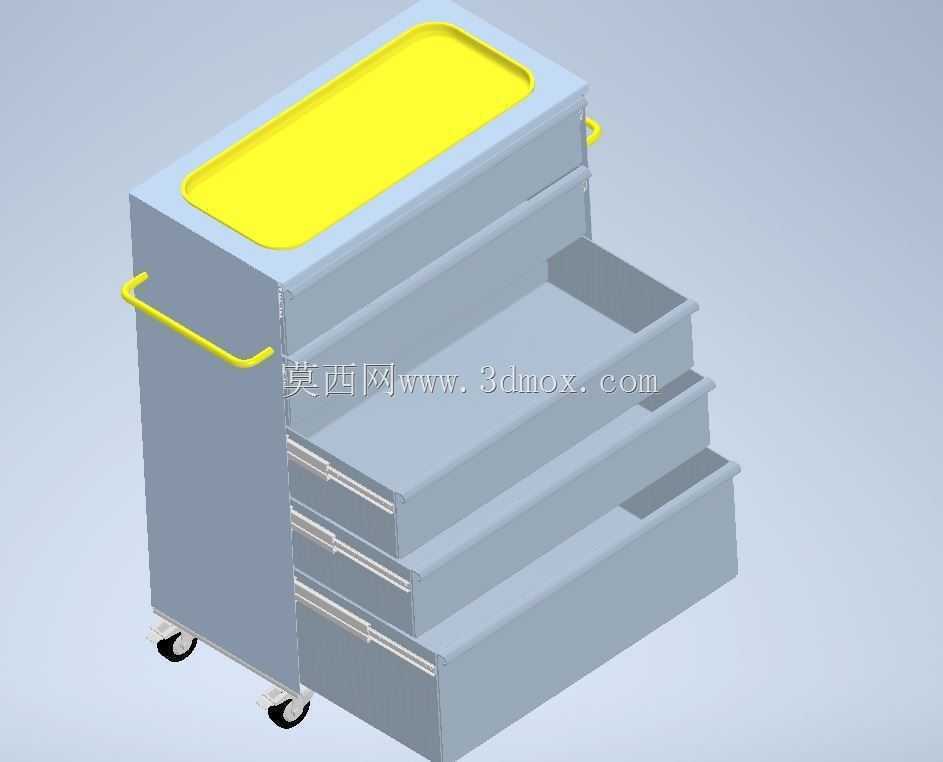

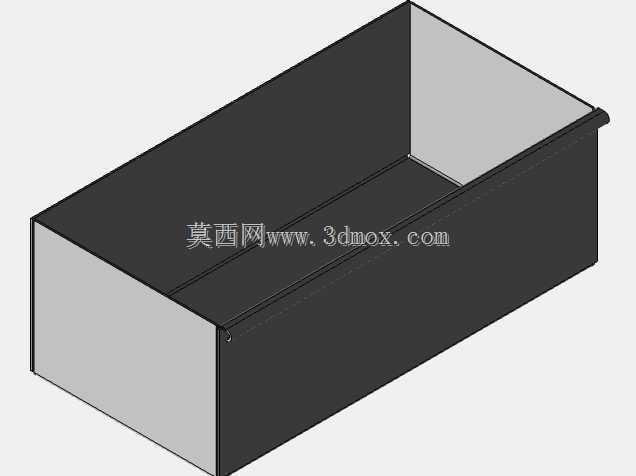

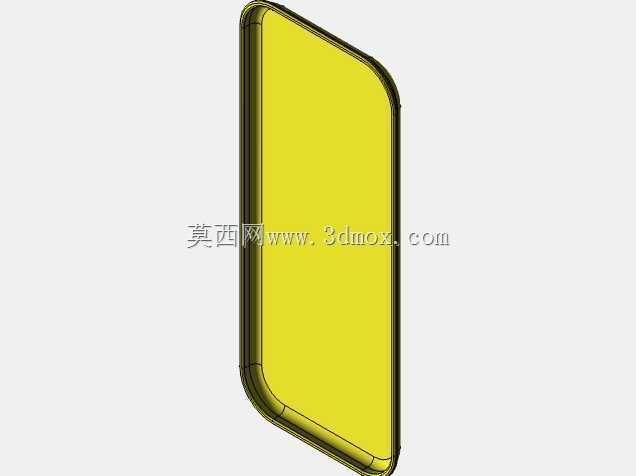

　　这款多层抽屉式移动工具收纳推车，主要面向车间工位周转、维修现场工具存放、实训教学工位器具配置等场景设计，解决传统固定式工具架无法随作业点位移动、零散工具易丢失、不同规格工具分类存放混乱的实际问题。整体采用立式分层抽屉结构，从下往上抽屉高度依次递减，最底层设置大高度抽屉，可放置重型扳手、大型量具、电动工具主机等大尺寸作业器具，往上逐层缩小抽屉高度，用于收纳螺丝刀、钳子、小型钻头、紧固件盒等小尺寸配件，不同高度的抽屉设计无需在抽屉内额外做过多分隔即可实现工具的分类归置，减少抽屉内部冗余分隔带来的空间浪费，提升单抽屉有效容积率。顶部设置内凹式黄色置物托盘，边缘做凸起挡边，作业过程中可临时放置正在使用的工具、待安装的小型零件，避免物品滑落，

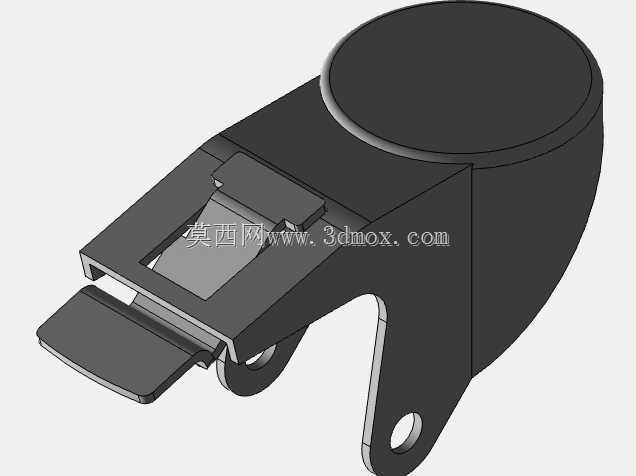

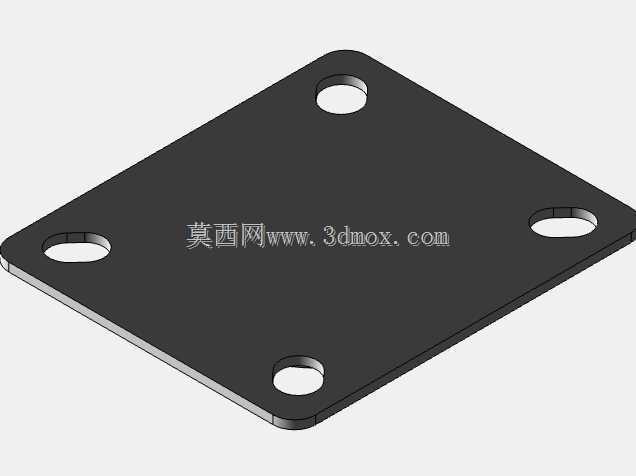

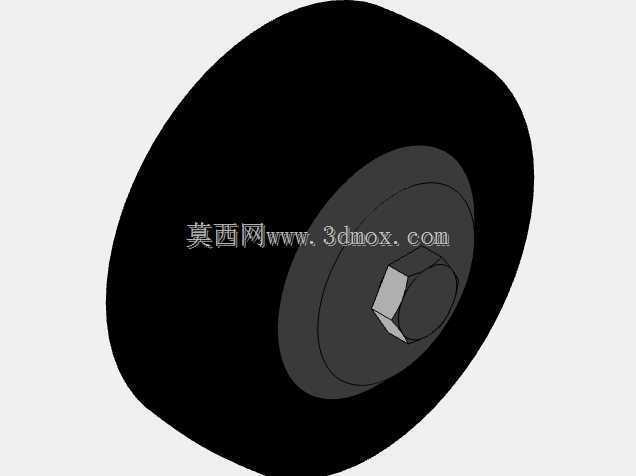

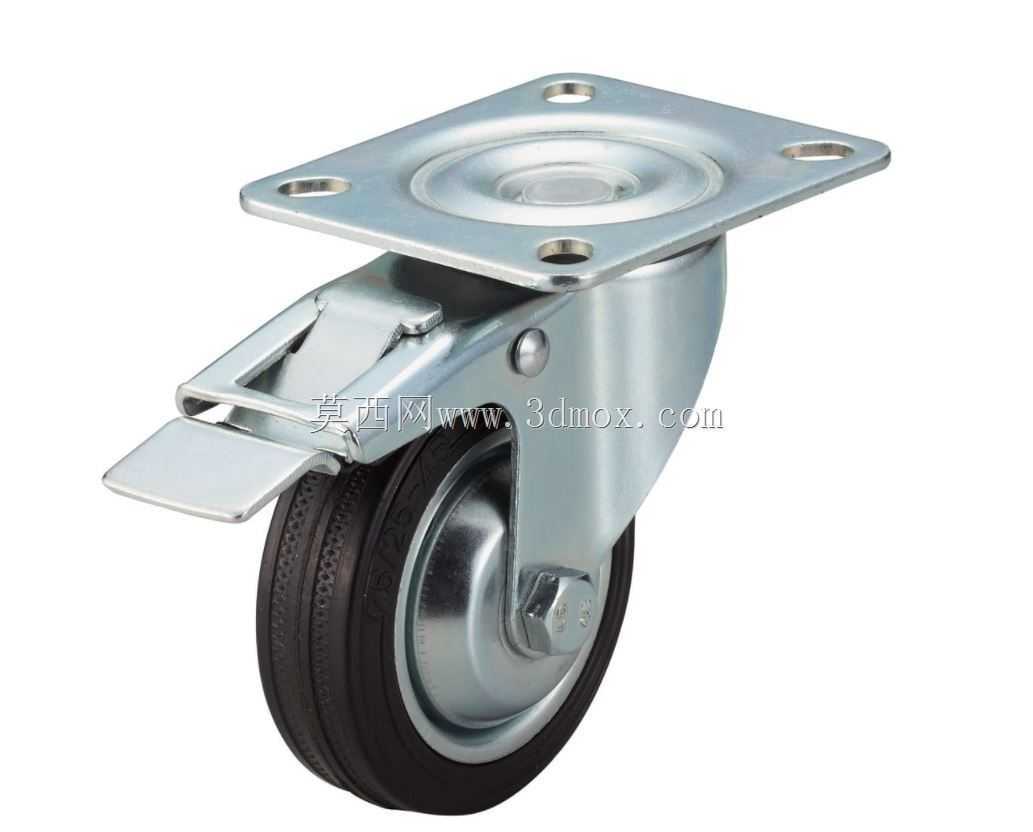

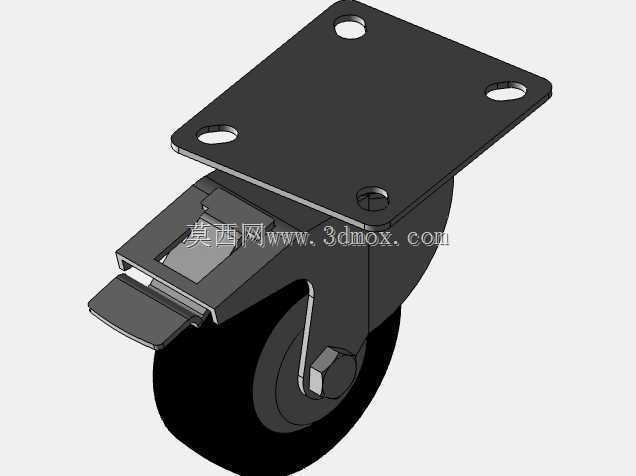

　　醒目的黄色也能提醒操作人员注意顶部放置的零散物件，防止转身或移动推车时物件跌落。推车单侧设置一体化弧形扶手，扶手高度贴合成年人站立推扶的自然手臂高度，推扶时无需过度弯腰或抬臂，长时间推移作业不易产生肢体疲劳，扶手与柜体采用嵌入式连接结构，连接位置做加强筋处理，承受较大推力时不会出现连接处断裂或变形。底部配置四个万向脚轮，其中两个带刹车锁定结构，推车移动到指定作业点位后，踩下刹车即可锁定轮体，避免作业过程中推车滑移影响操作，脚轮采用硬质耐磨轮面，在车间环氧地坪、水泥地面、瓷砖地面等常见作业地面都能顺畅移动，轮体与柜体的连接支架采用加厚金属板材冲压成型，承重后不会出现支架弯折变形的问题。柜体主体采用金属板材折弯成型，

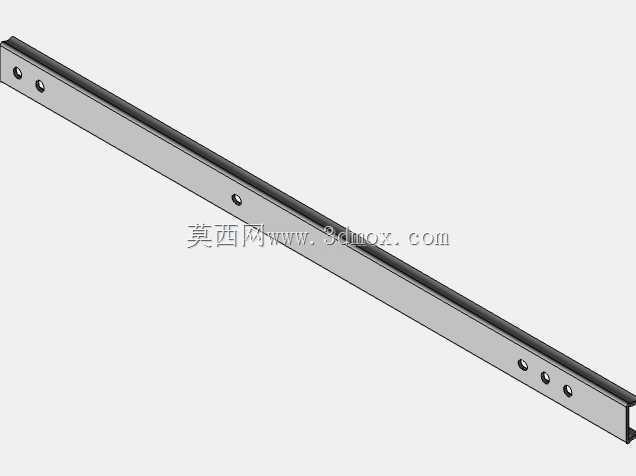

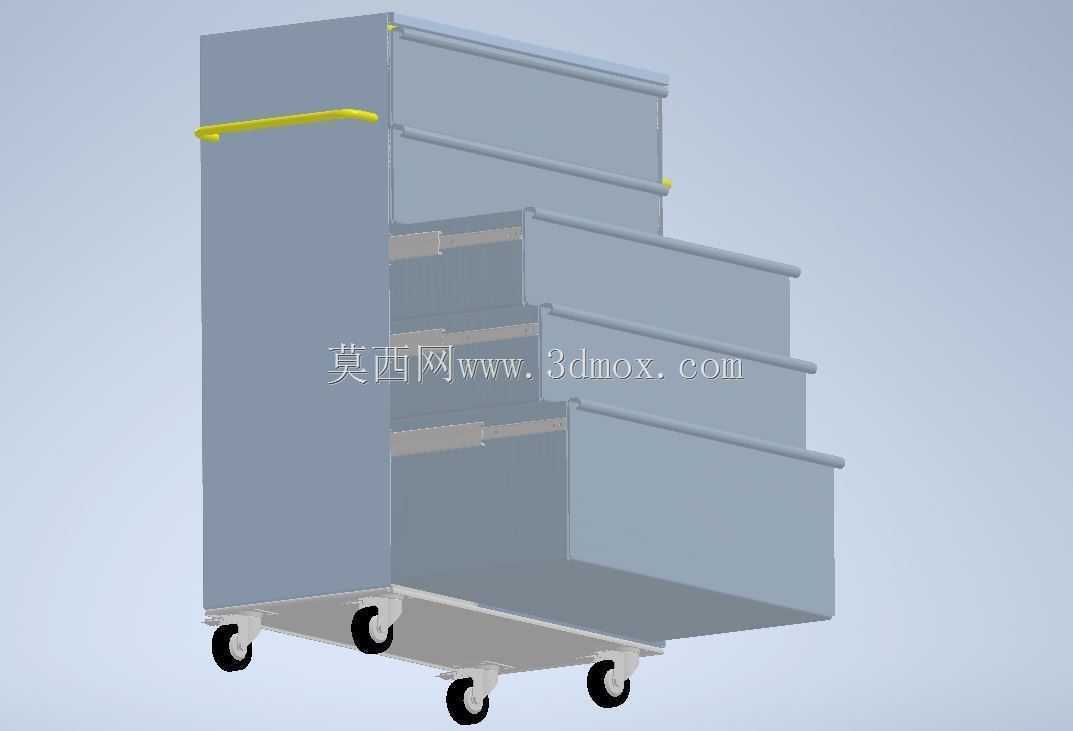

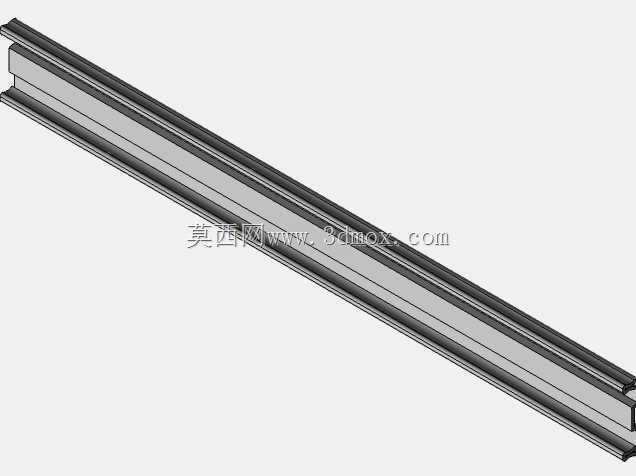

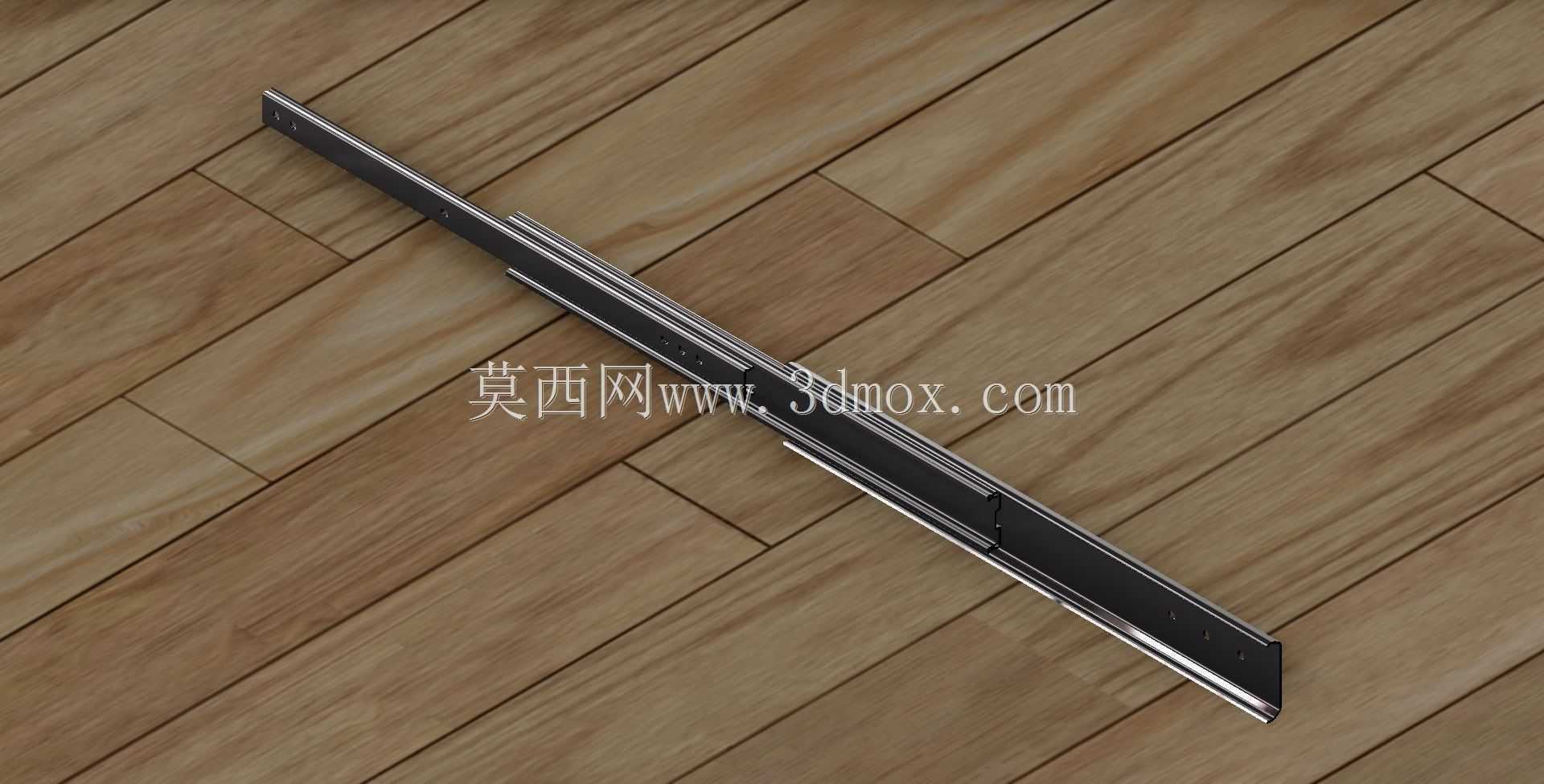

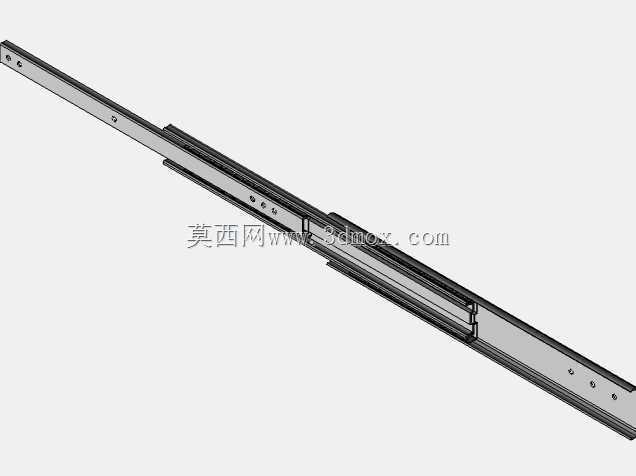

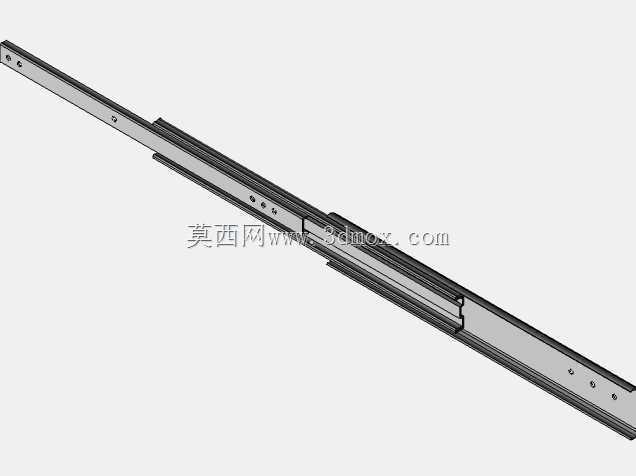

　　各层抽屉之间设置滑动导轨，抽屉抽拉顺畅无卡顿，抽屉关闭后与柜体面板齐平，无突出棱角，避免作业人员经过时剐蹭衣物或磕碰受伤。设计过程中充分考虑车间作业的实际使用需求，柜体整体宽度控制在单人可顺利通过车间通道的尺寸范围内，长度方向不会超出常规工位的侧边预留空间，停靠在工位旁时不会占用过多作业通道面积，整体高度适配站立作业时取放顶层抽屉物品的抬手高度，无需踮脚或过度抬臂即可拿到最上层抽屉内的工具。抽屉面板与柜体之间预留均匀缝隙，避免金属板材热胀冷缩出现抽屉卡滞无法开合的问题，柜体边角全部做圆角钝化处理，没有尖锐的直角边，降低车间作业过程中磕碰造成的伤害风险。顶部托盘的内凹深度经过实际验证，既可以容纳常用的小型零件盒、待装配的小工件，

　　又不会因为深度过深导致取放底部物品不便，托盘表面做防滑处理，放置的圆形零件、小型工具不会因为推车移动产生的惯性滑动跌落。扶手的弧形弧度经过人机工程校核，推扶时手掌与扶手的接触面积更大，压强更小，推移较重的满负载推车时手掌不会产生明显的压痕或不适感。各层抽屉的承重能力按照不同层级的使用场景做差异化设计，底层大抽屉承重最高，可放置总重量较大的重型工具，往上各层抽屉承重依次降低，匹配不同尺寸工具的常规重量分布，避免材料冗余浪费的同时保证结构强度满足使用需求。脚轮的安装位置设置在柜体底部四角向内缩进一定距离，推移过程中遇到地面凸起或门槛时，轮体先接触障碍物，不会磕碰柜体底部边缘，延长柜体的使用寿命。整体结构没有多余的装饰性设计，所有结构特征都服务于实际使用功能，金属板材的厚度选择兼顾结构刚性与整体重量，空载时单人即可轻松推移，满负载时整体结构不会出现明显形变，抽屉抽拉依然顺畅，长期使用后导轨不会因为柜体变形出现卡滞。
