花键轴作为机械传动系统里的核心扭矩传递零件,在机床主轴箱、汽车变速器、工程机械传动箱、风电增速机这类需要大扭矩传递、同时要求轴上零件具备轴向滑移定位能力的场景中应用极广,相比普通平键连接的轴结构,花键轴依靠轴体上均布的多个键齿同时承载,齿根处应力集中更小,对轴体本身的强度削弱程度低,同时具备更好的对中性与导向性能,适配高速重载、频繁正反转、带滑移换挡需求的传动工况。
从实际应用场景来看,这类花键轴常作为传动链路的中间连接构件,一端通过花键配合连接动力输入端的齿轮或者带轮,另一端通过轴肩定位安装轴承,支撑整个轴系在箱体内部的回转,部分带滑移功能的花键段还会配套滑动齿轮,通过齿轮沿花键齿的轴向移动实现传动比的切换,也就是常见的换挡结构。设计这类轴件的时候,首先要明确整个传动链路的额定传递扭矩、最高工作转速、轴上安装零件的数量与定位方式,再反推轴的各段直径、长度尺寸,同时要预留足够的安装边界,避免轴件装入箱体时和周边的筋板、其他传动构件发生干涉。

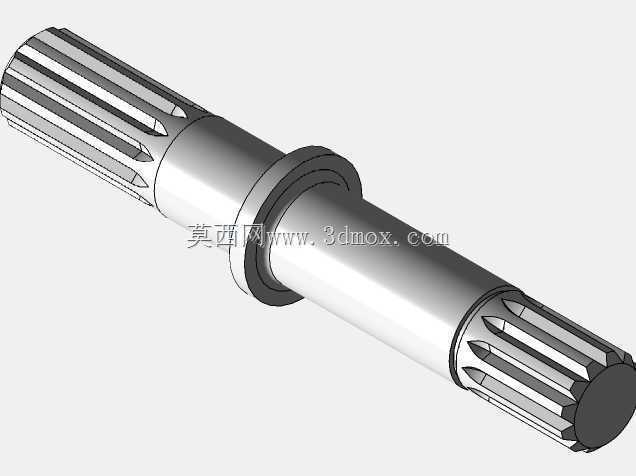

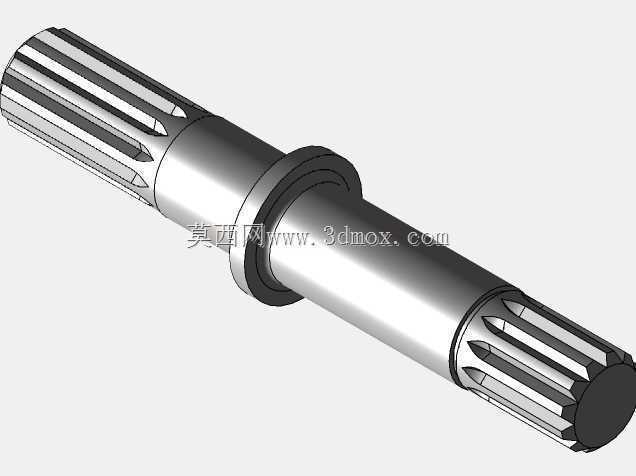

具体到这个花键轴的结构设计,轴体采用阶梯轴的整体构型,从左到右依次设置不同直径的轴段,分别适配不同零件的安装需求:最左侧的外花键段为主要扭矩传递段,齿形采用渐开线花键设计,相比矩形花键,渐开线花键的齿根更厚,抗弯强度更高,自动对中性能更好,适合重载传动场景;中间位置设置定位轴肩,轴肩的高度按照轴承内圈的定位要求设计,既保证轴承安装到位后有足够的轴向定位支撑,又不会因为轴肩过高影响轴承的拆卸;轴肩旁的光轴段用于安装深沟球轴承或者圆锥滚子轴承,轴段的直径公差按照轴承内圈的配合要求选取,一般采用k6或者m6的过渡配合,保证轴承内圈和轴同步回转,不会出现相对打滑的问题;右侧的花键段长度根据配套滑移齿轮的行程设计,齿面预留合适的硬化层深度,降低齿轮滑移过程中的磨损速率,延长轴件的使用寿命。

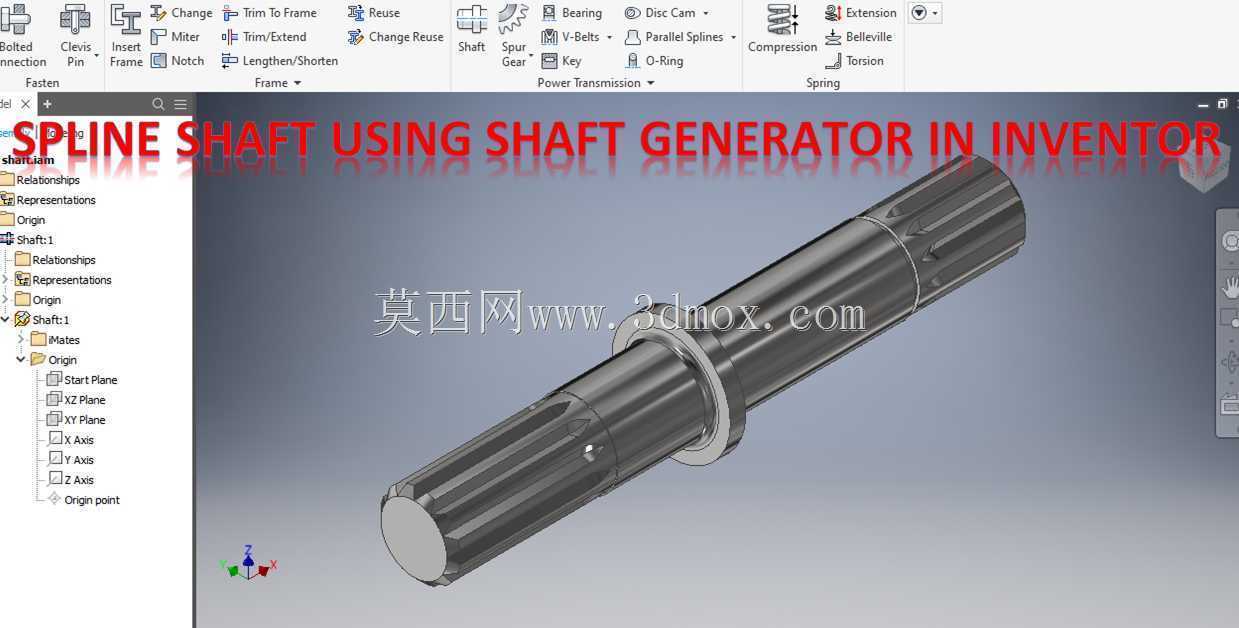

设计过程中借助三维设计软件的轴生成器功能,可以快速完成各轴段的参数化搭建,不需要逐段绘制回转草图再做拉伸切除,只需要依次输入各段的直径、长度、倒角、退刀槽参数,再调用花键生成模块输入模数、齿数、压力角、变位系数等花键参数,就能自动生成完整的轴体模型,同时软件还能自动完成轴的强度校核,根据输入的扭矩、支撑跨距参数计算各截面的弯曲应力、扭转应力,验证轴径是否满足强度要求,避免设计完成后出现轴件刚度不足、回转时挠度过大的问题。
在安装边界的考量上,轴的各段长度需要和箱体内部的安装空间匹配,轴的两端预留的装配间隙要控制在合理范围,既要保证轴系回转时不会和端盖发生摩擦,又要避免间隙过大导致密封件无法有效贴合;轴上的键齿端部都设计有引导倒角,方便装配时花键副的顺利导入,避免安装时碰伤齿面;所有轴段的过渡位置都设置有圆角过渡,降低应力集中系数,避免轴在交变载荷作用下从过渡位置发生疲劳断裂;轴端设置有螺纹孔或者挡圈槽,用于安装轴端挡圈,实现轴上零件的轴向固定,防止回转过程中零件发生轴向窜动。
从实际加工的角度来看,这类花键轴的三维模型可以直接导出工程图,标注各段的尺寸公差、形位公差、表面粗糙度要求,花键部分可以直接生成符合国标的参数表,不需要人工逐齿标注,大幅降低绘图的出错概率;模型也可以直接导入数控加工编程软件,生成花键铣、外圆磨的加工刀路,实现设计到加工的无缝衔接,减少中间的信息传递误差。实际使用中,这类花键轴的维护成本较低,正常润滑工况下的使用寿命可达上万小时,只有当花键齿面磨损量超过允许值、或者轴颈出现疲劳裂纹的时候才需要更换,是传动系统里可靠性非常高的基础构件。
