四缸发动机用等长排气歧管结构设计

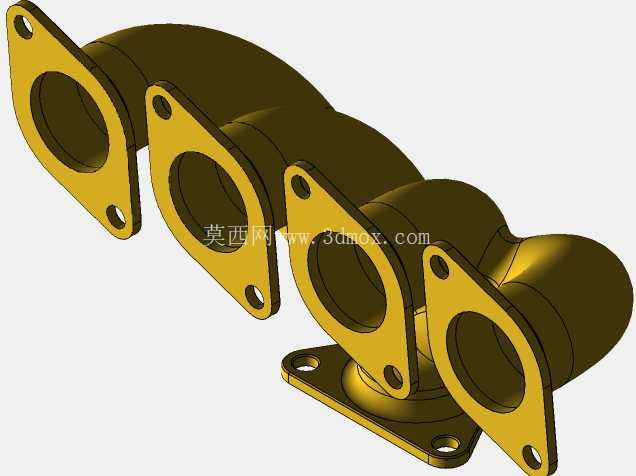

做动力总成结构设计快十二年，经手的排气歧管方案少说有四十多套，眼前这套四缸机型用的排气歧管，是典型的自然吸气机型追求排气效率的等长支管设计，和早年做的涡轮增压机型的短管歧管逻辑完全不一样。先从安装边界说，这套歧管的四个进气法兰分别对应直列四缸发动机的排气道出口，每个法兰都做了双螺栓孔定位，孔位公差严格控制在±0.1mm以内，避免安装时出现密封面错位导致的排气泄漏——之前有款机型就是前期样件法兰孔位偏了0.2mm，热机后密封垫烧蚀，台架试验跑了不到三十小时就出现漏气，后来调整了夹具定位公差才解决问题。底部的总出口法兰是对接三元催化器或者涡轮端的接口，做了四点安装固定，这个位置的安装面平面度要求更高，毕竟要承受排气的高温脉冲，平面度超差的话很容易出现应力集中，导致法兰根部开裂。

从功能特性上看，这套歧管采用等长支管设计，核心目的是让四个气缸排出的废气到达排气总管的时间差控制在极小范围内，避免各缸排气出现干涉，尤其是高转速工况下，排气脉冲的谐振效应能帮助提升气缸的扫气效率，这也是很多民用自然吸气性能机型会采用的设计思路。支管的弯曲弧度做了顺滑过渡，没有出现急弯或者截面突变的区域，这一点很重要，之前做过一套方案为了避让机舱内的转向助力泵，把其中一个支管做了近90度的硬折，结果台架测试时该缸的排气背压比其他缸高了近12kPa，不仅功率掉了4kW，还出现了该缸排温异常偏高的问题，后来把弯折段改成大圆弧过渡，重新调整管路走向才解决。

设计思路上，这套歧管采用一体铸造的结构，材质应该是高硅钼球铁，这种材质的高温抗蠕变性能好，能承受近900℃的持续排气温度，比普通灰铸铁的使用寿命长三倍以上。管壁厚度做了渐变设计，法兰连接处厚度达到8mm，向管路中段逐步过渡到4.5mm，既保证了安装位置的结构强度，又能控制整体重量，避免发动机自重过大。每个支管和法兰的连接位置都做了圆角过渡，没有直角棱边，这是为了分散热应力——发动机冷启动到热机的过程中，歧管的温度变化速率极快，直角位置很容易因为热胀冷缩出现应力集中，长期使用后产生疲劳裂纹，之前有个售后故障案例就是歧管根部直角位置开裂，导致排气漏到机舱内，烤坏了附近的线束，后来改了圆角过渡，故障率直接降到了0.02%以下。

实际应用场景里，这类歧管主要搭载在2.0L-2.5L排量的直列四缸自然吸气发动机上，匹配家用轿车或者入门级性能车，安装时需要先在缸盖排气道侧放置多层不锈钢密封垫，再按照对角线顺序逐步拧紧法兰螺栓，拧紧力矩控制在22-25N·m，避免力矩过大导致法兰变形。日常使用中，这类歧管的故障点大多出现在热疲劳开裂或者密封垫烧蚀，设计时已经通过结构优化规避了大部分风险，比如在支管之间预留了足够的热膨胀间隙，避免热机后管路膨胀互相挤压产生额外应力。另外，这套歧管的外形轮廓完全避让了发动机周边的发电机、空调压缩机、转向助力管路等附件，安装后最小间隙保持在15mm以上，不会出现运行过程中干涉磨损的问题，之前做方案时经常遇到管路和周边件间隙不足的问题，热机后管路膨胀直接磨破水管或者线束，所以在建模阶段就需要把周边所有附件的数模装配进来做间隙检查，最小间隙不能小于10mm，还要考虑发动机悬置的振动位移量，预留足够的安全距离。

从建模逻辑来说，这类管路类零件用3D草图做路径引导是效率最高的方式，先确定各个法兰的安装位置和角度，再绘制3D空间曲线作为管路的中心路径，保证每个支管的长度差控制在5mm以内，然后沿着路径扫描出管路的实体，再和各个法兰做合并布尔运算，最后倒圆角、做安装孔、加工密封面。建模过程中要特别注意管路的最小弯曲半径，不能小于管路内径的1.5倍，否则会增加排气阻力，影响发动机的动力输出。另外，密封面的加工余量要预留0.8mm，方便后期机加工时保证平面度要求，铸造拔模斜度控制在1.5度，方便铸件脱模，避免出现粘砂或者拔模拉伤的问题。
