台式机电源金属外壳结构设计方案

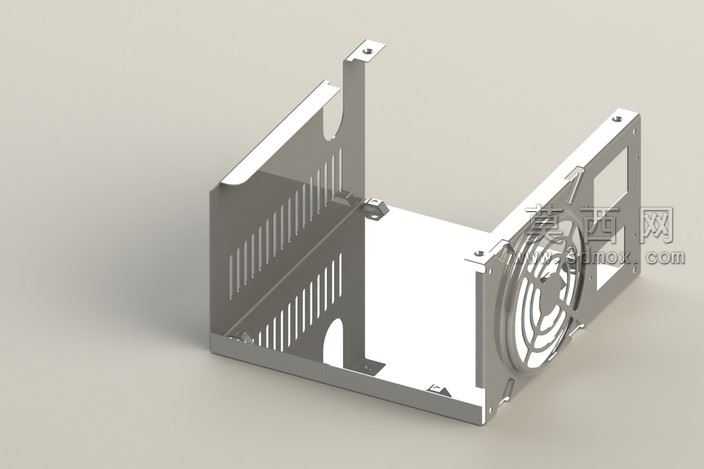

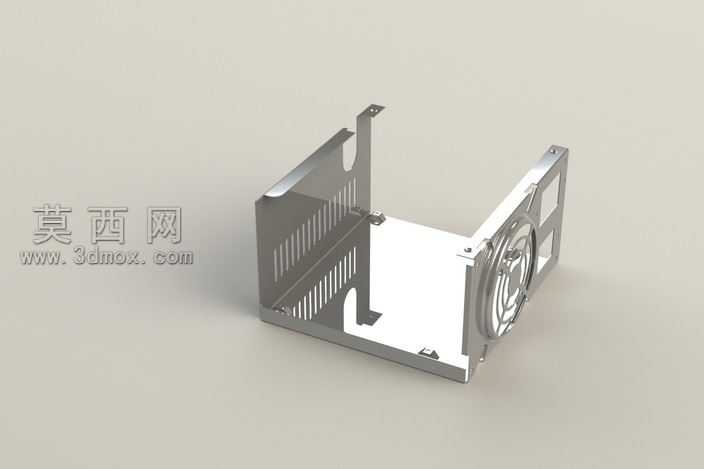

本作品为台式机电源的金属外壳结构三维设计，采用钣金类零件的建模逻辑完成整体构建，建模过程中优先遵循钣金加工的工艺特性，对板材弯折、冲孔、压型等特征做了符合生产实际的参数设置，避免出现无法落地加工的不合理结构。整体外壳采用开放式框架加侧封板的组合结构，主体承载框架通过多道弯折成型，预留了电源电路板、输入输出接口、散热风扇的安装定位点位，各安装孔位的位置、孔径、孔距均参照台式机电源的通用安装规范设置，可直接适配标准ATX电源的内部组件装配需求。外壳侧面设计有阵列式通风散热槽孔，槽孔的排布兼顾通风效率与板材结构强度，避免开孔过密导致外壳抗形变能力下降，同时在风扇安装位预留了匹配标准散热风扇的固定孔与通风开口，可引导气流形成贯穿电源内部的散热风道，带走内部元件工作产生的热量。建模过程中对各钣金件的连接结构做了精细化设计，包含卡扣定位、螺丝固定柱等连接特征，无需额外添加复杂连接件即可完成各部件的组装，装配间隙控制在合理公差范围内，既保证组装后的结构稳固性，也预留了后期表面喷涂处理的工艺余量。材质渲染阶段采用了镀锌钢板的真实材质参数，还原金属板材的哑光银灰色质感，对板材边缘的弯折圆角、冲孔的毛边处理做了细节呈现，渲染光影采用柔和的工作室布光，清晰展现外壳的结构层次与各部位的特征细节，整体设计兼顾结构实用性、加工可行性与装配便捷性，可作为台式机电源产品开发、钣金结构教学的参考案例使用。
