汽车手动变速箱换挡啮合齿轮轴结构

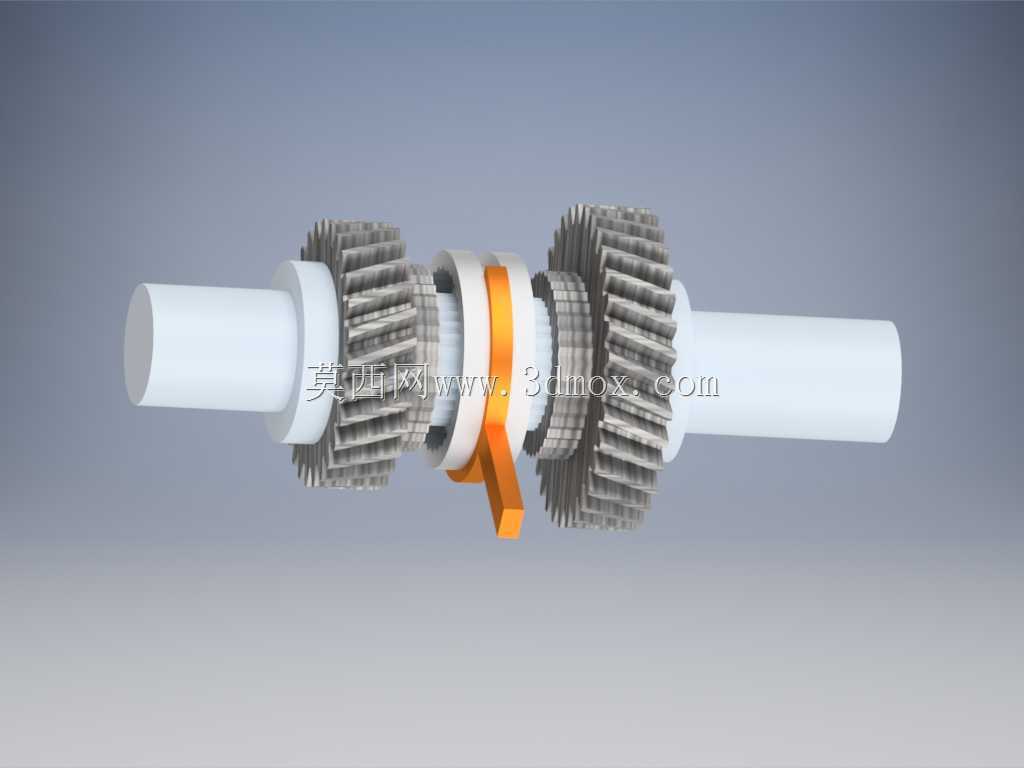

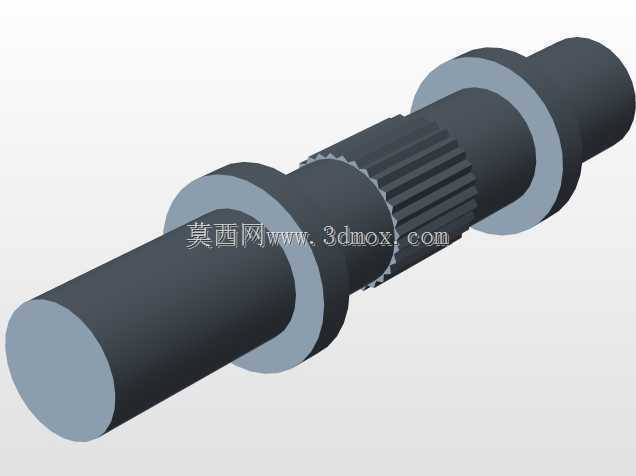

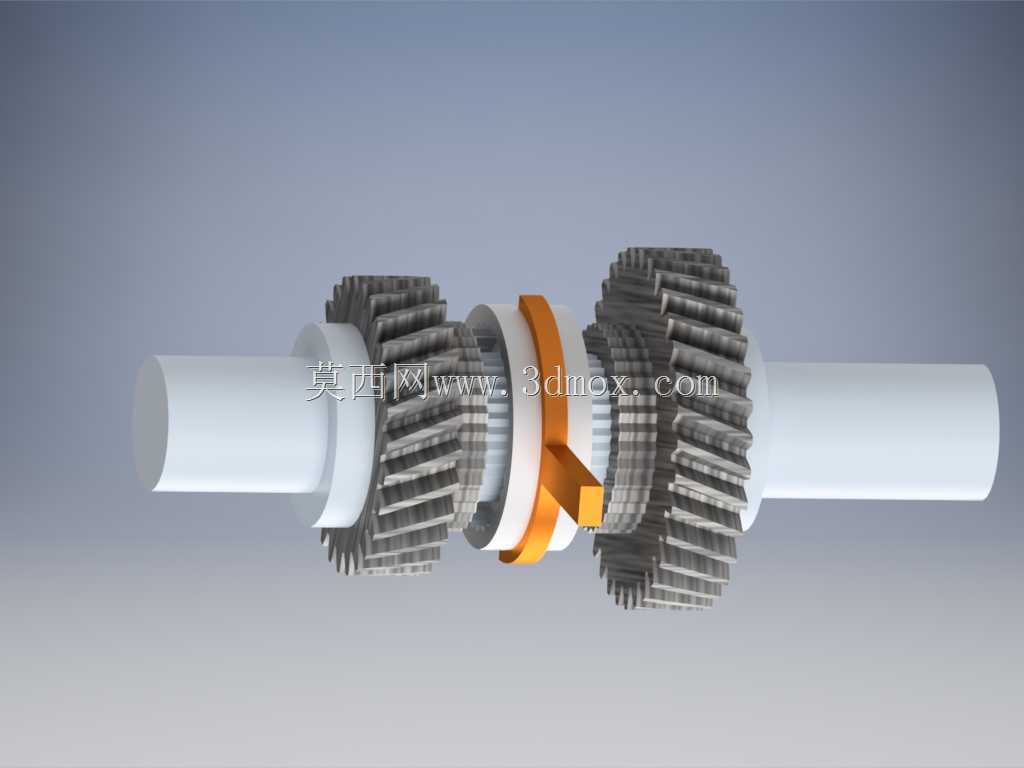

　　这套换挡齿轮轴组件主要应用于手动机械式变速器的核心传动段，是变速箱实现不同速比切换、传递发动机输出扭矩的核心执行部件，日常搭载场景覆盖乘用手动挡车辆、小型工程作业机械的有级变速传动单元，在需要多档位切换扭矩输出的动力传输链路中承担核心作用。实际运行过程中，这套组件通过轴向滑动的啮合套与不同齿数的从动齿轮结合，改变动力传递的齿比匹配关系，最终实现不同档位下的扭矩、转速输出匹配，满足车辆起步、加速、巡航、爬坡等不同工况下的动力需求，相比同步器集成式的高端结构，这套啮合套式换挡结构结构简单、传动效率高、维护成本低，在经济型手动变速设备中应用十分广泛。从结构设计逻辑来看，整套组件以中间传动轴为装配基准，轴体本身采用阶梯轴结构设计，

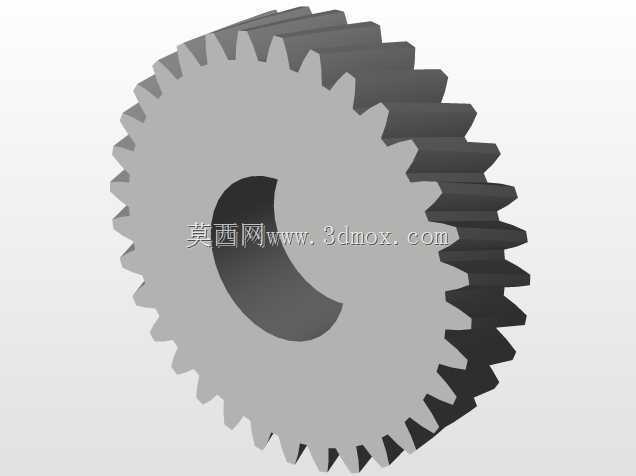

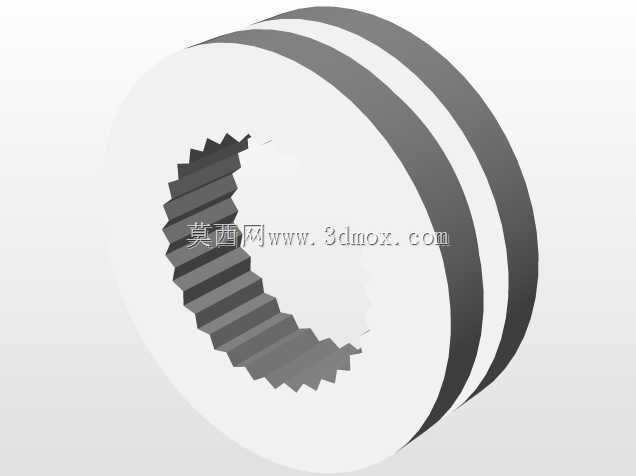

　　不同轴段分别承担轴承安装定位、齿轮空转支撑、啮合套花键传动的功能，轴上的两个不同齿数的斜齿轮通过滚针轴承空套在轴体光轴段，齿轮本身始终与变速箱输入轴的常啮合齿轮保持啮合状态，在未挂入对应档位时随输入轴空转，不向输出轴传递扭矩；中间的花键轴段与啮合套内花键过盈配合，啮合套可沿花键轴向滑动，当拨叉推动啮合套向对应档位齿轮移动时，啮合套端面的结合齿与齿轮端面的结合齿圈完全啮合，此时该档位齿轮的扭矩就会通过结合齿传递到啮合套，再通过花键传递到中间轴，最终将动力输出到差速器端。设计过程中需要重点控制几个核心尺寸边界：首先是轴体的各阶梯段同轴度，必须控制在0.02mm以内，避免齿轮装配后出现偏载打齿的问题；其次是两个空套齿轮与轴体的配合间隙，

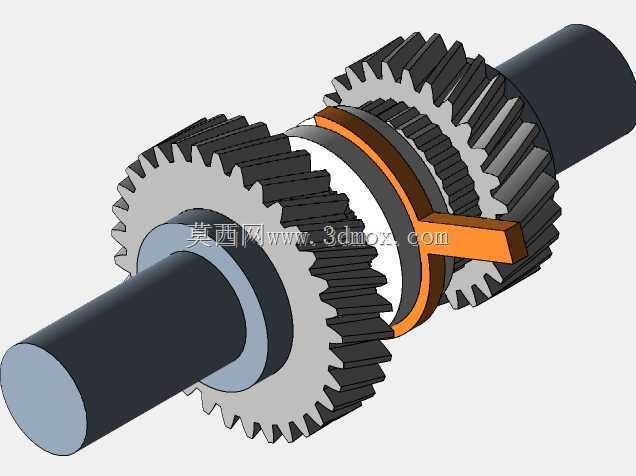

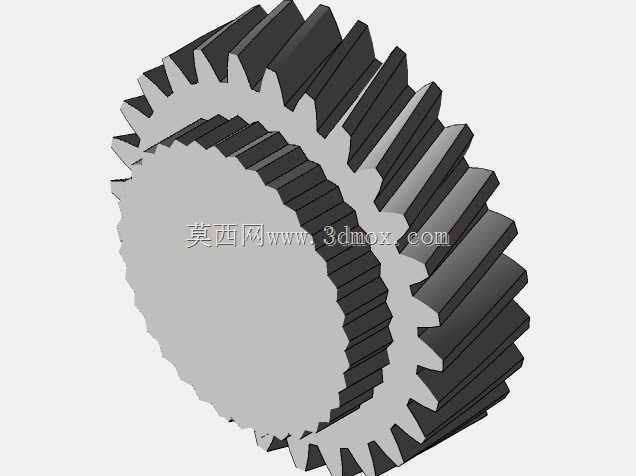

　　滚针轴承的装配间隙需要控制在0.01-0.03mm区间，间隙过大会导致齿轮运转晃动、换挡卡滞，间隙过小则会出现热态下轴承抱死的故障；另外啮合套的滑动行程需要严格匹配拨叉的移动距离，确保挂档时结合齿完全啮合不脱档，退档时结合齿完全分离不蹭齿。齿轮本身采用斜齿设计，相比直齿传动啮合重合度更高，传动过程中冲击更小、运行噪音更低，适合高转速下的动力传递，齿轮端面的结合齿圈做了倒角导向设计，能够在换挡时引导啮合套顺利滑入结合位置，降低换挡阻力，减少打齿风险。中间的橙色拨叉卡槽是与换挡拨叉配合的定位结构，拨叉卡入卡槽后可带动啮合套轴向移动，卡槽的宽度需要与拨叉端头厚度匹配，预留0.1mm左右的滑动间隙，避免拨叉卡滞导致换挡阻力过大。

　　装配边界方面，整套组件的轴向总长度需要匹配变速箱壳体的安装腔深度，轴体两端的轴承安装位需要与壳体上的轴承座孔同轴，两端轴承采用深沟球轴承支撑，可承受径向载荷与少量轴向载荷，装配时轴端需要预留0.1-0.2mm的轴向窜动间隙，抵消工作过程中热胀冷缩带来的轴体长度变化。实际建模过程中，需要重点还原花键齿形、斜齿轮螺旋角、结合齿倒角这些细节特征，花键采用渐开线花键设计，齿形压力角30度，定心方式采用齿侧定心，保证啮合套滑动顺畅且传动无间隙；斜齿轮的螺旋角设置为20度，兼顾传动平稳性与轴向力的平衡，两个档位齿轮的齿数差根据速比要求设计，分别对应低速大扭矩档位与高速巡航档位的传动比需求。这套结构的设计难点在于换挡过程的运动干涉检查，需要模拟啮合套在不同档位位置时与周边齿轮、拨叉、壳体的间隙，确保全行程内无运动干涉，同时结合齿的接触强度需要满足最大传递扭矩的要求，避免大扭矩下结合齿断裂失效。在实际台架测试中，这套结构需要完成10万次以上的换挡循环测试，验证结合齿的磨损量、换挡力变化、脱档风险，确保在全生命周期内的运行可靠性。
