KTM SX50越野摩托离合器轮毂结构设计

　　在小型越野摩托的动力传动链路里，离合器轮毂是承接动力切断与接合的核心承载构件，直接决定了低排量越野车型在复杂非铺装路面的动力响应可靠性，尤其针对SX50这类面向入门级越野场景的小排量车型，离合器组件的工况远比普通通勤摩托恶劣——频繁的半离合打滑、飞坡落地时的瞬时扭矩冲击、泥沙侵入后的摩擦副磨损，都对轮毂的结构强度、安装定位精度提出了极高要求。这款离合器轮毂的设计完全依托OEM原厂尺寸边界做逆向还原，核心安装面的形位公差严格匹配原厂离合器总成的装配逻辑，法兰侧的三个定位销孔采用等距圆周排布，孔位同轴度控制在0.02mm以内，确保离合器压盘装配后不会出现偏摆，避免摩擦片局部磨损导致的离合打滑、分离不彻底问题。从结构形态来看，

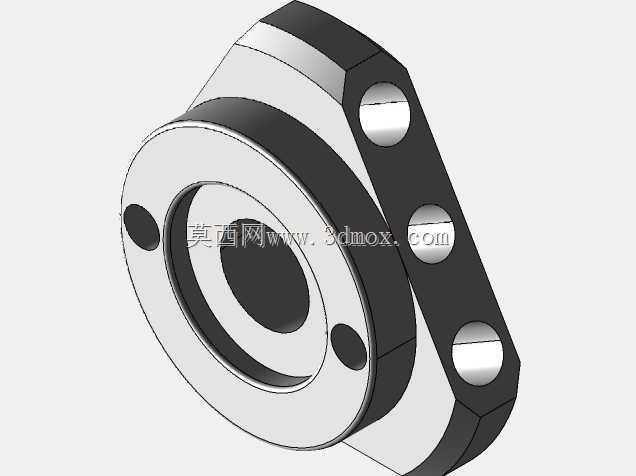

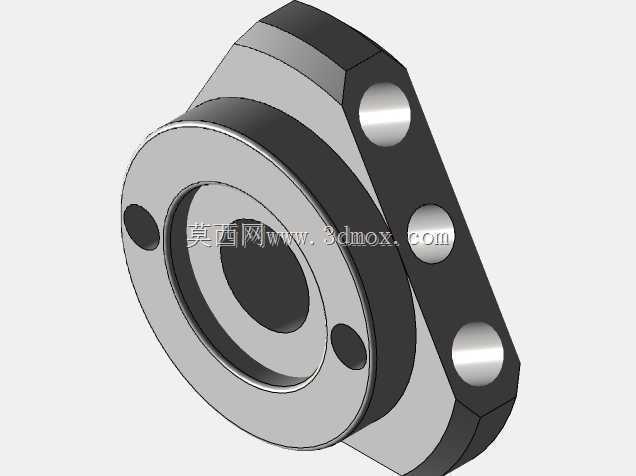

　　轮毂主体采用阶梯式中空轴套设计，中心通孔的内径尺寸适配原厂离合器主轴的花键配合公差，内壁的粗糙度要求控制在Ra1.6以下，既保证主轴穿装时的顺畅度，也能减少长期运转过程中花键副的微动磨损；外侧的法兰盘做了切边轻量化处理，三个安装凸台的厚度经过强度校核，在满足M6固定螺栓锁紧扭矩要求的前提下，尽可能削减非承载区域的材料厚度，降低离合器总成的旋转惯量，让小排量发动机的动力输出响应更直接，尤其适配越野场景下频繁的油门开合、离合切换操作。实际装车场景中，这款轮毂需要同时承受三个方向的载荷：一是离合器弹簧施加的轴向压紧力，二是摩擦片传递扭矩时的周向剪切力，三是越野颠簸工况下传动链跳动带来的径向冲击力，因此在结构设计时，

　　轴套与法兰盘的衔接位置做了R3的圆角过渡，避免应力集中导致的轮毂断裂问题——不少副厂配件为了加工便利省略这个过渡圆角，在大油门起步、飞坡落地的瞬时大扭矩工况下，很容易在轴根位置出现裂纹，直接导致离合器失效。安装边界层面，轮毂的轴向总尺寸严格匹配原厂离合器鼓的内部空间，法兰盘的外圆直径比摩擦片内径小0.5mm，预留足够的热膨胀间隙，避免长时间半离合操作导致部件温升膨胀后出现卡滞；三个定位销的突出高度与压盘的定位孔深度完全适配，既保证压盘滑动时的导向精度，也不会因为销柱过长导致压盘回位受阻。从建模逻辑来看，整个零件的特征构建完全遵循机加工艺顺序：先完成中心轴套的内外圆回转特征，再拉伸切除出法兰盘的切边轮廓，

　　之后阵列生成三个安装凸台与销孔，最后在应力集中位置添加圆角、倒角特征，所有特征的参数化设置完全适配数控车、加工中心的工艺路径，没有出现无法加工的倒扣、薄壁脆弱结构，哪怕是小批量的改装件生产，也可以直接依托这个模型生成刀路，不需要额外做工艺补正。针对越野场景的泥沙侵入问题，轮毂的法兰端面特意设计了0.3mm的凸台止口，装配后可以和摩擦片的内圈挡边形成简易的迷宫密封结构，减少大颗粒泥沙进入离合器摩擦副的概率，延长摩擦片的使用寿命，这一点也是完全复刻原厂的设计细节，很多测绘模型往往会忽略这个微小的止口结构，导致装车后密封效果打折扣，离合器的磨损速度比原厂件快30%以上。
