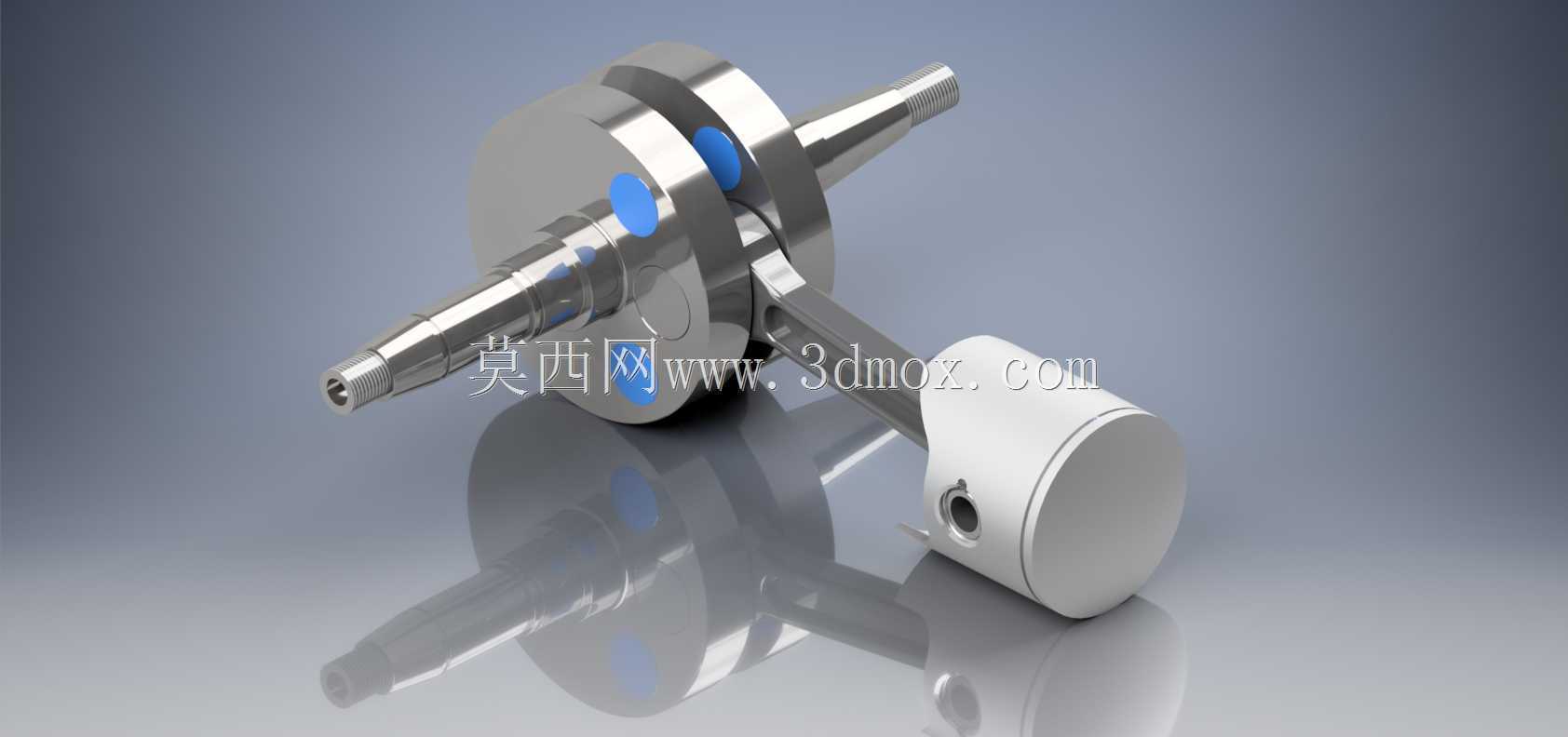

PuchMaxiE50轻便摩托曲轴连杆活塞组件

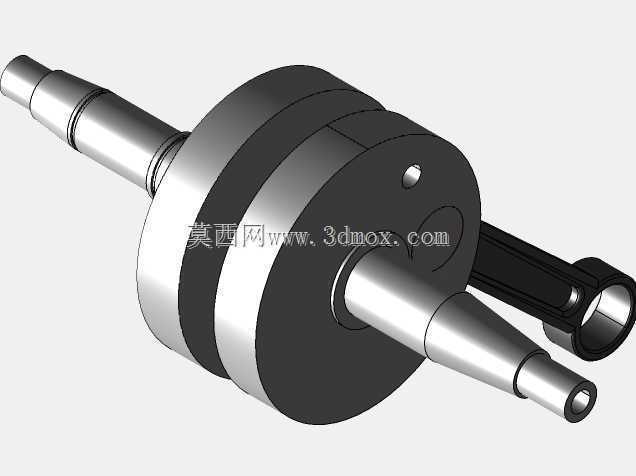

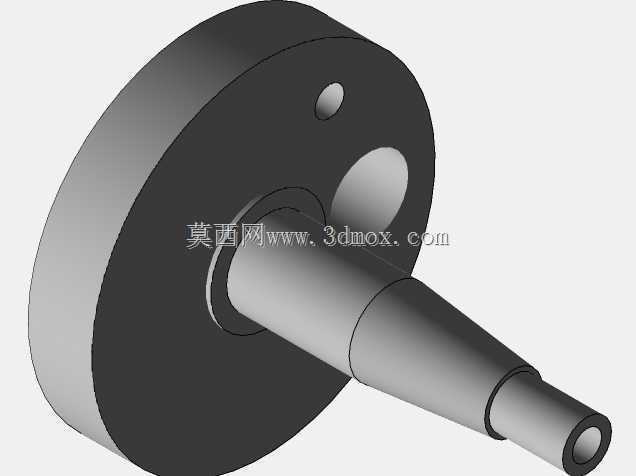

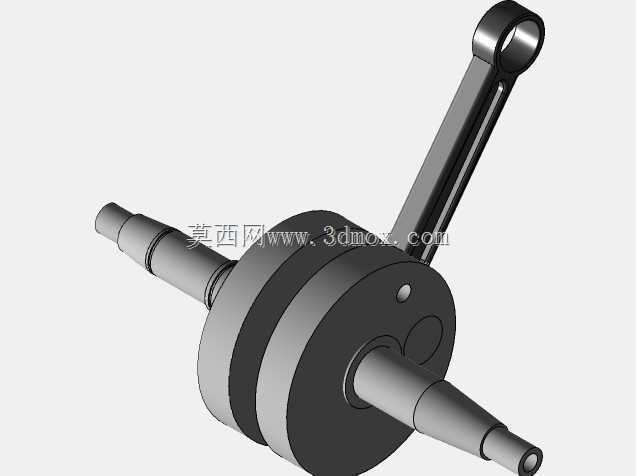

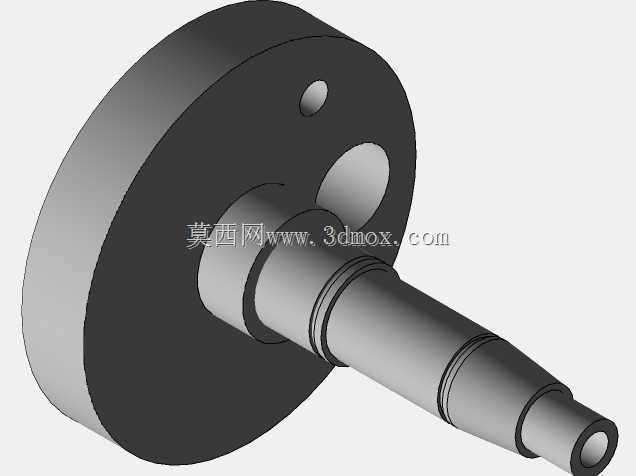

　　这套组件是小排量二冲程轻便摩托动力输出的核心部件，直接决定了发动机的运转平顺性与动力传递效率，适配Puch Maxi E50这类经典小排量通勤车型，日常多用于城市短途代步、复古摩托改装等场景。从结构设计来看，整体采用分体式曲轴布局，左右半轴通过曲柄销压装为整体，曲柄臂上预留的平衡孔位经过配重校准，能够抵消活塞往复运动产生的一阶惯性力，避免高转速下出现整机抖动的问题。曲轴输出端设计有花键结构，可直接与传动系统的离合器从动盘啮合，输入端的锥面结构用于安装磁电机转子，保证点火正时的传动精度。

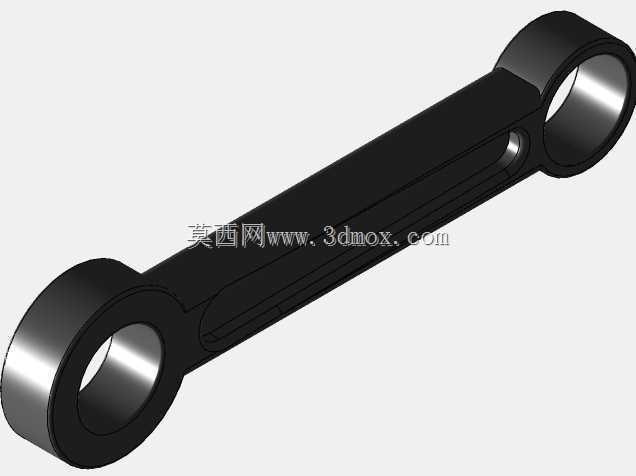

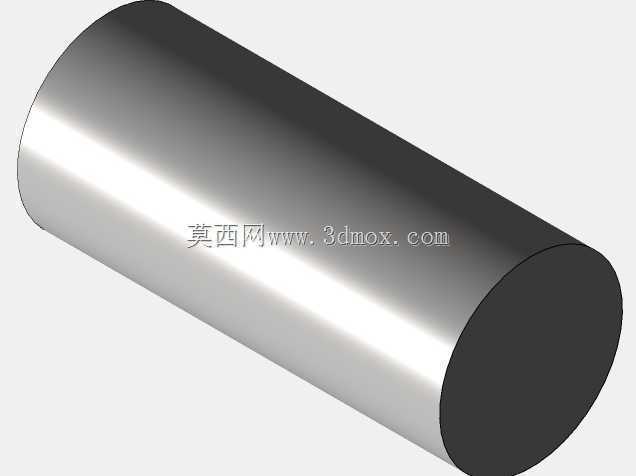

　　与之配套的活塞采用裙部微椭圆型线设计，冷态下活塞销方向尺寸略短于推力面尺寸，热膨胀后可保证活塞与缸筒的配合间隙均匀，避免冷启动拉缸或热态下敲缸的问题。活塞销采用全浮式设计，两端通过卡簧限位，工作过程中活塞销可在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布在销体表面，延长部件使用寿命。连杆大头采用滚针轴承结构，相比滑动轴承能承受更高的转速冲击，同时降低运转阻力，适配二冲程发动机高转运行的特性。

　　安装边界方面，曲轴两端的轴承位直径与箱体轴承座孔采用过渡配合，压装时需保证同轴度误差控制在0.02mm以内，否则会出现运转卡滞、轴承过早磨损的问题。曲柄臂的回转直径严格匹配箱体内部的避让空间，装配时不会与箱体内壁、油道发生干涉。活塞的总高度、压缩高度参数与原厂缸体、缸盖的燃烧室容积匹配，装配后可保证设计压缩比处于合理区间，避免出现压缩比过高爆震或过低动力不足的问题。活塞环槽的宽度、位置适配原厂气环与油环的尺寸，安装时需注意环口错开角度，保证缸内密封性能，避免漏气导致的动力下降。

　　在实际维修与改装场景中，这套组件的建模精度可直接用于配件生产前的结构验证，也可作为改装方案设计的基准参考。比如调整曲柄臂的配重块位置，可适配不同行程的改装缸体；修改活塞顶部的型面，可调整燃烧室形状，优化燃烧效率。建模过程中还原了所有配合面的公差带，比如连杆大头与曲柄销的配合间隙、活塞销与连杆小头的配合间隙，都符合小排量二冲程发动机的设计规范，可直接用于运动仿真分析，验证不同转速下的部件受力情况，提前排查结构强度不足的风险。

　　日常使用中，这类曲轴组件的失效多来自润滑不足导致的轴承烧蚀，或是长期高负荷运转导致的曲柄变形，建模时还原了润滑油道的走向，曲轴转动时可通过离心力将混合油雾带入连杆大头轴承位置，保证关键摩擦副的润滑。活塞裙部的导流槽设计可引导混合气进入曲轴箱，同时带走部分活塞热量，避免活塞过热膨胀卡滞。所有部件的圆角过渡都做了还原，比如曲柄臂与轴颈的连接位置采用大圆角过渡，可降低应力集中，提升部件的抗疲劳强度，应对频繁加减速的工况冲击。
