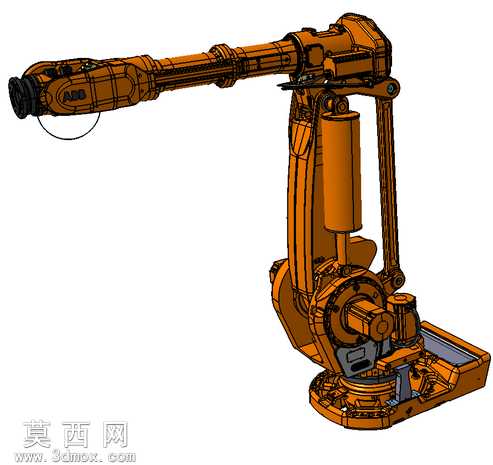

ABBIRB6660工业机械臂三维建模作品

本作品为ABB IRB6660系列重载工业机器人的高精度三维建模成果，建模过程严格参照实体设备的真实尺寸比例，在三维建模软件中完成全结构的1:1复刻。建模初期先梳理该款机器人的运动逻辑与结构组成，将整机拆分为底座回转机构、腰座升降支撑结构、大臂摆动组件、小臂伸缩传动段、末端执行器安装法兰五大核心模块，逐模块进行草图绘制与特征构建，对底座的安装定位孔、管线排布槽、加强筋结构，腰座的伺服电机安装位、谐波减速器配合面，大臂的内部传动走线腔、铰接轴锁紧结构，小臂的传动链防护壳体、末端负载连接接口等细节都做了精细化还原，所有部件的装配约束完全匹配实体机器人的运动自由度，可实现六轴联动的运动仿真演示。材质渲染阶段针对工业机器人的外观特性，为主体结构件赋予哑光橘色工业烤漆材质，还原ABB机器人经典的外观配色，对铰接转轴、安装螺栓、减速器壳体等金属加工件赋予磨砂金属材质，对密封胶条、管线护套等橡胶部件赋予哑光深灰弹性材质，对设备表面的标识铭牌、警示标识做了贴图处理，让整体渲染效果贴近真实工业场景下的设备质感。结构设计上完整还原了该款机器人的重载特性，清晰呈现了大臂与腰座之间的平行四边形支撑传动结构，直观展现其大负载作业下的结构稳定性原理，各运动副的配合间隙、传动部件的连接关系都做了准确表达，既可以作为工业机器人教学演示的可视化素材，也可用于自动化产线的布局仿真、工作站方案的可视化展示，帮助设计人员快速完成产线规划的效果验证，也能为相关机械结构的设计优化提供参考依据，模型的结构层级清晰，各部件分组明确，可根据使用需求单独拆解查看内部结构，也可直接导入各类仿真软件进行后续的运动学、动力学分析。
