交流稳压器后部壳体结构设计

　　在交流稳压供电设备的结构设计环节，后部壳体作为整机防护与安装承载的核心结构件，其设计合理性直接决定设备长期运行的稳定性与现场安装适配性。这类壳体并非简单的外覆盖件，需要同时兼顾内部绕组、调压模组、接线端子的防护需求，以及整机壁挂、机架安装的承载要求，还要为散热风道预留合理的走形空间，避免内部元器件运行积热影响稳压精度。

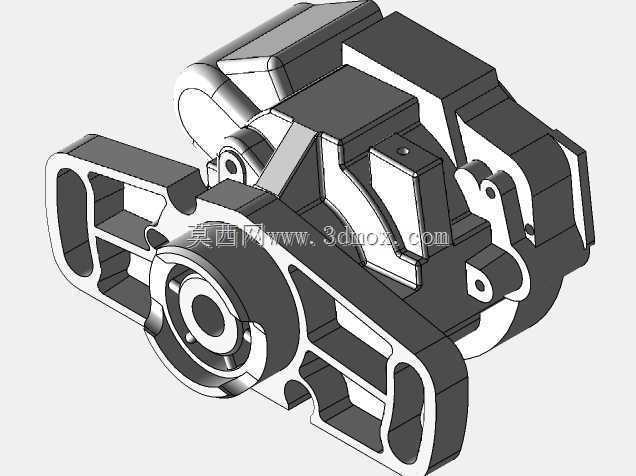

　　从结构形态来看，该后壳体采用一体化铸造成型思路设计，主体轮廓匹配交流稳压器后部的装配边界，两侧延伸出带镂空安装槽的耳状结构，安装槽做长圆孔设计，可适配现场安装时的孔位偏差，降低壁挂或机架固定时的对位难度，安装耳的厚度经过受力校核，能够承载整机满装后的重量，避免长期悬挂出现安装位断裂变形。壳体中部预留的轴孔结构，对应稳压器内部调压机构的转轴穿出位置，孔位周边做加厚凸台处理，既可以提升转轴部位的结构强度，也为后续加装密封垫圈、轴套预留了装配空间，防止粉尘、潮气从转轴缝隙进入设备内部。

　　设计过程中，首先需要匹配整机内部元器件的布局边界，壳体内部的加强筋走向完全避让内部绕组、电路板与接线排的安装空间，筋条高度控制在12mm以内，在提升壳体整体抗形变能力的同时，不会挤占内部元器件的安装间隙，避免装配时出现干涉。壳体与前壳的对接面做止口结构设计，止口配合间隙控制在0.15mm范围内，装配时可实现快速定位，同时提升结合面的密封性能，减少蚊虫、粉尘进入设备内部的通道。

　　从实际应用场景出发，这类交流稳压器多部署在工业车间配电端、机房供电入口、民用电压波动区域的供电回路中，后壳体作为贴近安装面的结构件，其背部做平整化处理，与安装墙面或机架面板贴合时不会出现局部凸起，保证安装后整机的稳定性。壳体上预留的多处卡扣与螺柱位置，对应内部接线端子排、接地片的固定点位，接线区域对应的壳体位置做下沉式设计，为外接电缆的弯折预留足够空间，避免电缆过度弯折导致线芯断裂，同时也能防止接线部位外露引发安全隐患。

　　在结构强度校核环节，针对安装耳部位做1.5倍整机重量的静载荷仿真，确认安装耳在满载悬挂状态下的形变量不超过0.2mm，不会出现开裂风险；针对壳体侧壁做抗冲击校核，模拟日常搬运、安装过程中的磕碰场景，确认普通外力冲击下不会出现凹陷变形，保护内部元器件不受外力损伤。壳体上的镂空结构并非减重设计，而是对应内部散热风道的出风口位置，镂空区域的格栅走向顺着内部散热气流的方向，可在不降低防护等级的前提下，提升热风排出效率，降低设备满负载运行时的内部温升，保证稳压电路的工作温度处于合理区间。

　　不同于普通民用电器的外壳设计，这类工业供电设备的后壳体需要兼顾接地连续性，壳体上预留的接地螺柱做凸台加厚处理，装配时接地端子可直接与螺柱可靠连接，保证整机外壳的接地电阻符合电气安全规范，避免设备漏电时引发安全事故。转轴孔周边的凸台结构，除了提升结构强度外，还可作为转轴的辅助支撑位，分担内部轴承的径向受力，延长调压转轴的使用寿命，减少长期转动带来的磨损旷量。

　　在装配逻辑上，该后壳体与前壳、内部骨架的连接采用螺接与卡扣结合的方式，周边均匀分布6处螺接位，关键受力位置增加卡扣辅助定位，装配时可先通过卡扣实现预固定，再锁紧螺丝，提升装配效率，同时也避免螺丝锁紧过程中壳体出现移位。壳体表面的脱模斜度控制在1.5度，既满足铸造或注塑成型的脱模要求，也不会影响壳体与其他部件的配合精度，装配后整机外表面无明显台阶错位，外观一致性较好。

　　针对现场维护的需求，后壳体对应内部保险座、调压电位器的位置预留了可拆卸的小盖板结构，日常维护更换保险、调整输出电压时，无需拆开整个后壳体，仅需打开对应小盖板即可操作，大幅降低现场维护的工作量。小盖板与壳体之间采用卡扣连接，无需额外螺丝固定，拆装便捷，同时结合面做密封筋设计，保证日常状态下的防护性能。
