内燃机传动用偏心曲轴结构设计

　　该曲轴结构主要应用于小排量往复式内燃机的动力输出端，是内燃机中将活塞往复直线运动转换为旋转扭矩的核心传动部件，配套场景覆盖通用小型汽油机、单缸柴油机以及部分小型空压机的动力单元，在农用机械、园林动力设备、小型发电机组中均有广泛适配空间。从实际功能来看，曲轴工作过程中需要持续承受活塞连杆组传递的交变冲击载荷，同时将燃烧做功产生的推力转化为旋转力矩对外输出，带动配套负载完成作业，因此结构设计阶段需要重点平衡刚性、抗疲劳性能与动平衡表现。设计过程中首先确定曲柄销与主轴颈的偏心距，该参数直接决定活塞行程，需要匹配对应气缸的排量与压缩比要求，本次结构中两个主轴颈保持同轴度公差在0.02mm以内，曲柄销与主轴颈的平行度公差控制在0.

　　015mm范围内，避免运转过程中出现偏磨、异响问题。两端轴颈位置设计有外螺纹结构，用于安装飞轮端锁紧螺母与前端皮带轮固定件，螺纹段与轴肩位置设置退刀槽，减少应力集中风险，轴颈表面预留磨削加工余量，满足后续热处理后精加工的尺寸要求。曲柄臂部分采用圆弧过渡结构连接主轴颈与曲柄销，过渡圆角半径根据轴颈直径按比例选取，避免直角连接带来的应力断裂隐患，同时在曲柄臂外侧做去重处理，通过调整配重块的形状与厚度，抵消曲柄销与连杆大头旋转产生的离心力，降低整机运转时的振动幅值。安装边界方面，两端主轴颈的直径尺寸匹配对应规格的滑动轴承或滚动轴承内圈公差，轴颈长度适配曲轴箱轴承座的安装宽度，轴向定位通过轴肩与轴承端面的配合实现，预留合理的轴向热膨胀间隙，

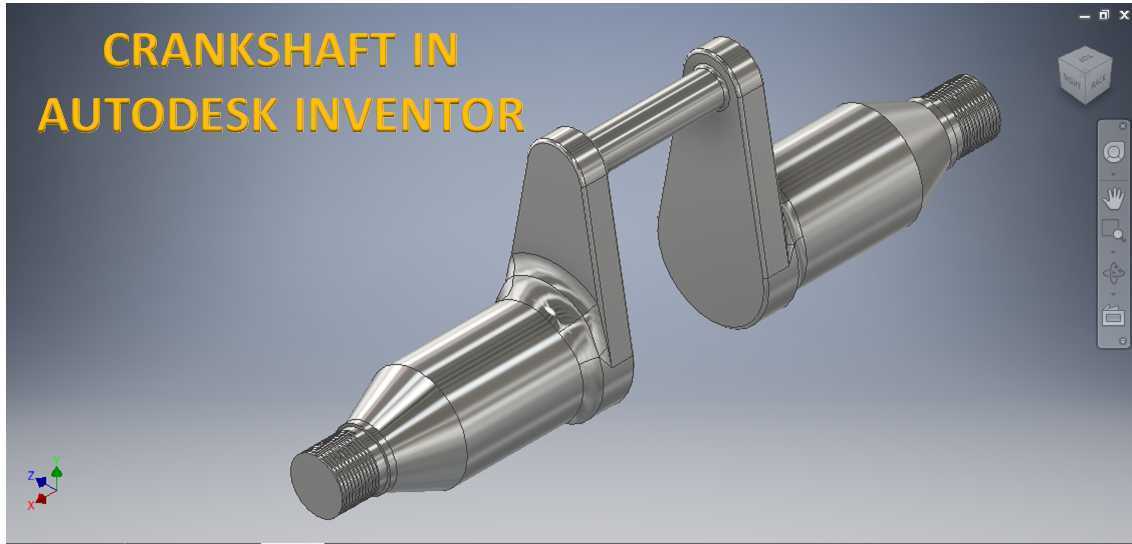

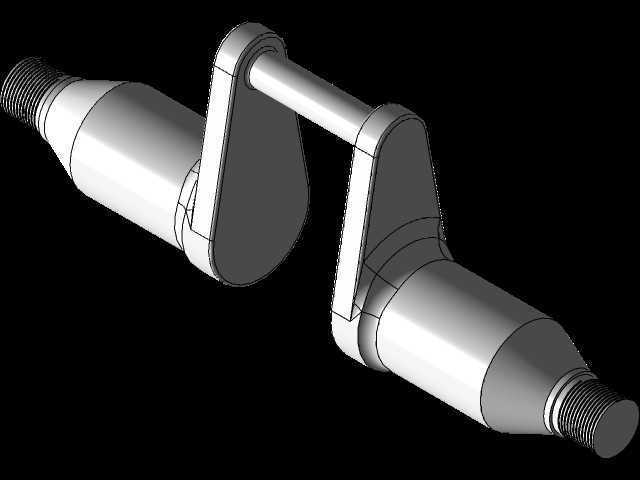

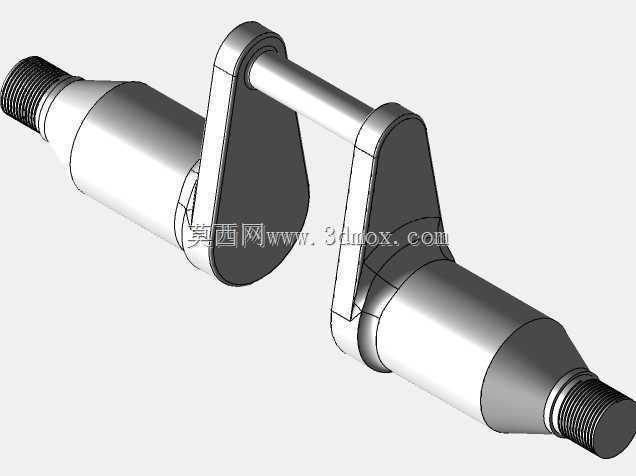

　　避免工作温度升高后轴件伸长导致卡滞。整体建模过程中先完成各轴段的回转体基础特征，再叠加曲柄臂与配重结构，对所有过渡位置做圆角处理后完成螺纹、退刀槽等细节特征，建模阶段同步校验各部分的质量分布，确保动平衡校正时的去重量处于合理区间，减少后续实际加工中的动平衡工序工作量。从结构特性来看，该曲轴采用整体式锻造结构的设计思路，相比分体式曲轴具备更好的刚性与抗扭性能，适合高转速、交变载荷的工作场景，各轴颈的表面粗糙度要求达到Ra0.8以下，配合压力润滑的油道设计（本次模型中预留油道位置接口），可保证运转过程中摩擦副的持续润滑，降低磨损速率。实际选型适配时，需要重点核对曲轴的总长度、主轴颈中心距、曲柄销直径等关键安装尺寸，确保与曲轴箱、连杆大头孔径、活塞行程参数完全匹配，安装时需要按对角顺序拧紧轴承盖螺栓，保证各轴颈的配合间隙符合设计要求，避免过紧导致的烧瓦或过松导致的异响振动问题。
