高精度离心式压缩机叶轮结构设计

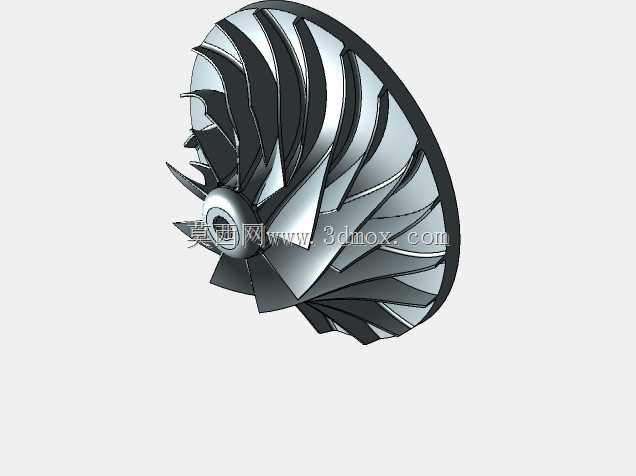

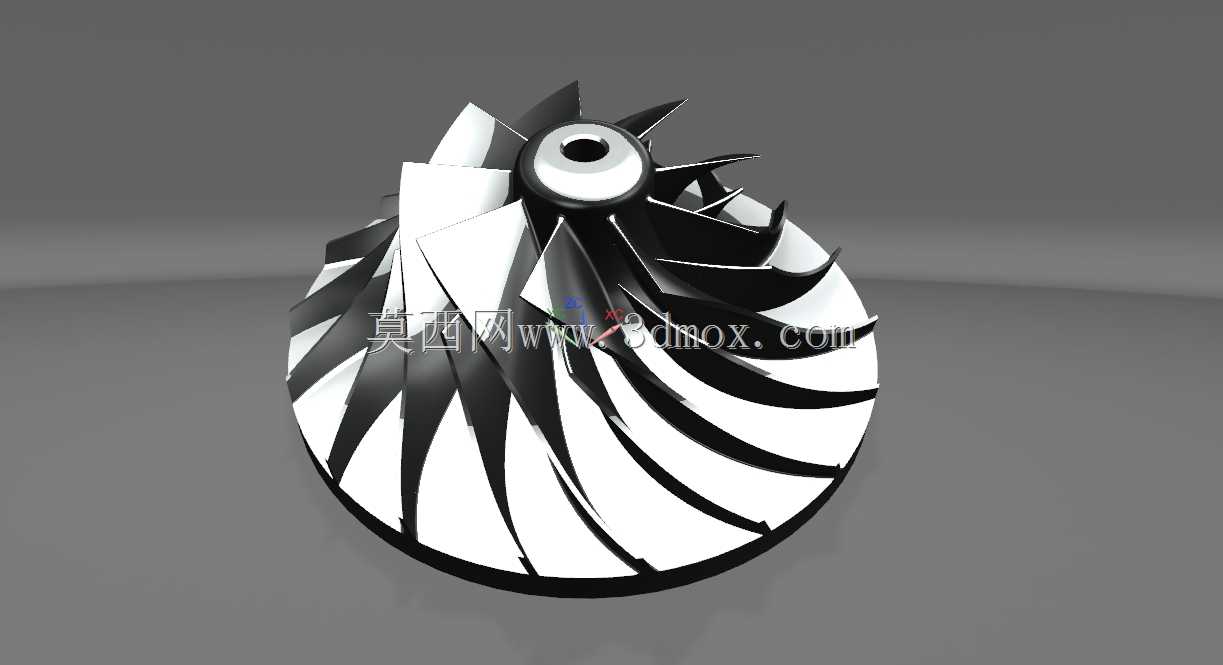

该叶轮作为离心式压缩机的核心做功元件，其三维几何结构直接决定整机的气动效率与运行稳定性。在实际工况中，叶轮随主轴高速旋转，通过叶片对连续流入的工质施加离心力与科氏力，将原动机输入的机械能高效转化为气体的压力能与动能，广泛应用于石化流程增压、工业空分系统、冶金鼓风以及高端涡轮增压等场景。从结构特征来看，该模型采用了典型的三元扭曲叶片布局，叶片沿轮盘周向均匀分布，叶型从进气口到出气口呈现连续的空间扭转，这种设计能够有效控制气流在叶道内的折转角度，减少边界层分离与二次流损失。相较于直叶片或二元圆柱叶片，三元扭曲叶型更贴合气体在离心力场中的真实流动轨迹，在大流量工况下仍能维持较宽的高效运行区间。轮盘部分采用了从中心轮毂向轮缘逐渐减薄的变厚度构型，这种结构并非单纯为了减重，而是基于旋转状态下的应力分布规律进行匹配：高速旋转时，轮盘自身质量产生的离心应力沿径向分布不均，中心孔附近应力集中最为显著，因此轮毂区域保留了较大的实体厚度以承受复合应力，而外缘区域由于线速度更高但受力路径更短，适度减薄可以降低整体转动惯量，同时改善转子的临界转速特性。叶片与轮盘的衔接处采用了光滑过渡的圆角处理，避免了几何突变带来的应力集中，这对于承受高频交变载荷的旋转部件至关重要，能够有效延缓疲劳裂纹的萌生。在安装边界方面，叶轮中心设置了与主轴配合的定位孔，其孔径与配合公差需依据传递扭矩的大小、转子动力学要求以及拆装工艺综合确定；通常该配合面会选用过盈配合或定心精度较高的连接形式，以确保高速运转时叶轮与主轴的同轴度，防止因偏心引发振动超标。叶轮的轴向定位则依靠轮毂端面与轴肩、锁紧件的贴合来实现，设计时需严格控制轮毂端面的跳动公差，保证装配后转子的轴向窜动处于允许范围内。从气动设计思路上，叶片进口边通常会适当向轮盖侧延伸并采用后掠构型，以降低进口相对马赫数，削弱超音速气流产生的激波损失；出口段则根据压比需求设定合适的叶片出口角，后弯式叶片在工业压缩机中应用更为普遍，其稳定工况范围更宽，而径向叶片虽能获得更高的单级压比，但效率相对偏低。此外，叶轮流道的表面粗糙度对气动性能影响显著，在三维建模阶段就需要考虑后续加工的可实现性，无论是采用五轴铣削直接成型，还是通过精密铸造后进行抛光处理，模型曲面都需保证G1以上的连续性，避免出现局部凹陷或折痕。在转子系统匹配层面，叶轮的质量分布、转动惯量以及质心位置会直接影响整个轴系的动力学响应，建模过程中需准确提取这些质量特性参数，为后续的临界转速计算、不平衡响应分析提供可靠依据。同时，叶轮与相邻的蜗壳、扩压器之间需预留合理的轴向与径向间隙，间隙过小可能在热态运行时发生动静碰磨，间隙过大则会导致漏气量增加，降低级效率。该三维模型完整还原了叶轮的复杂曲面特征与装配基准，可直接用于气动性能仿真、有限元强度校核以及加工工艺规划，帮助工程人员在物理样机制造前预判流场畸变、应力集中以及装配干涉等潜在问题。
