适配17.5kW电机的高扭矩法兰式联轴器

　　在船舶小型推进系统、重载工业输送线这类需要大扭矩刚性传递的场景中，轴系连接部件的抗扭冗余量、安装对中容错性直接决定整套动力单元的运行寿命，本次设计的联轴器正是针对17.5kW级动力输出端与执行端的直连需求开发，核心匹配68Nm额定工作扭矩的传递工况，可覆盖小型电动船舶驱动腿螺旋桨、重载辊道输送机驱动端、中大功率搅拌设备主轴连接等多个应用场景。

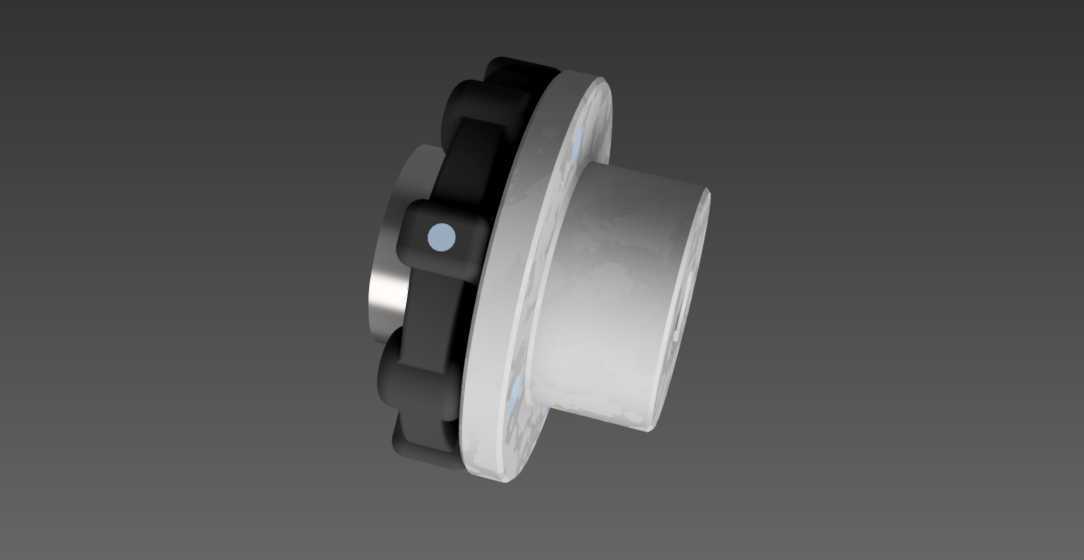

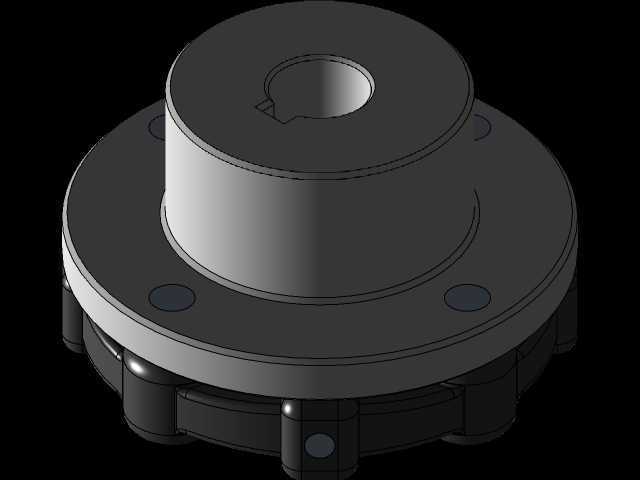

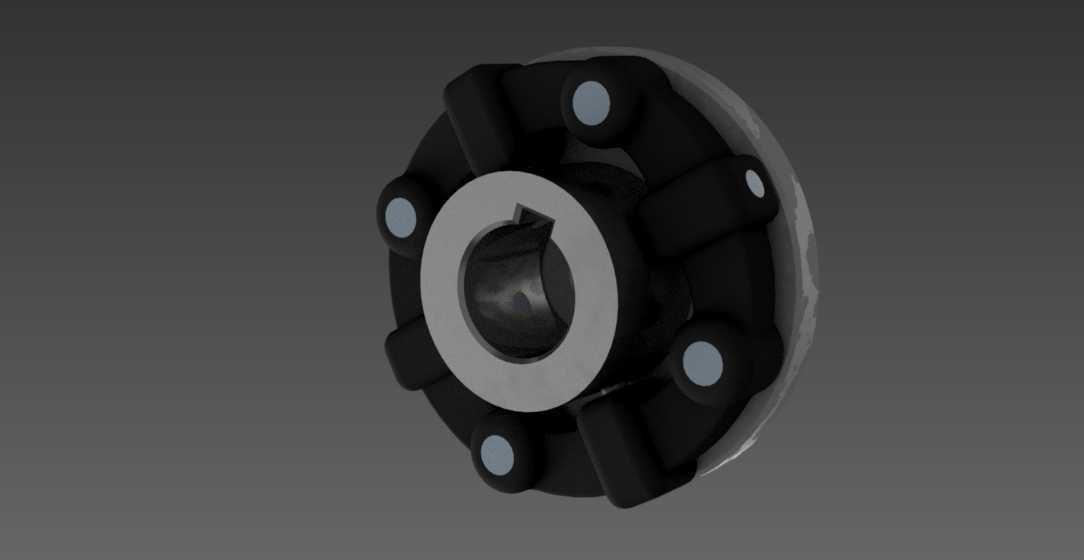

　　从结构设计逻辑来看，这款联轴器采用法兰式主体搭配弹性缓冲嵌块的组合结构，金属主体部分采用带定位止口的法兰盘设计，一端为带内孔的轴套结构，可通过平键与动力输出轴实现周向固定，轴套端面预留紧定螺钉孔位，可在轴系完成轴向定位后实现锁紧，避免运行过程中出现轴向窜动；法兰盘端面上均匀分布多个螺栓过孔，可与从动端的连接法兰实现刚性锁紧，保证扭矩传递过程中无相对滑差。嵌装在两法兰对接面之间的黑色弹性缓冲块采用周向均匀分布的凸台结构，分别卡入两侧法兰对应的凹槽内，既可以补偿轴系安装过程中出现的微小角向、径向偏差，又能吸收动力启动、负载突变时产生的冲击载荷，避免刚性碰撞导致的轴系疲劳损伤，缓冲块上预留的定位点可实现快速安装对位，降低现场装配的对中难度。

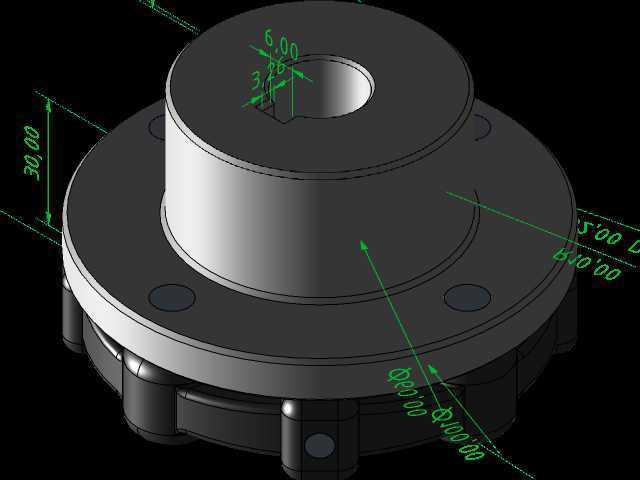

　　从安装边界尺寸来看，法兰盘外径根据68Nm额定扭矩的强度校核结果设定，螺栓孔分布圆直径匹配常规同功率级驱动端法兰的安装尺寸，可直接替换同规格的刚性法兰联轴器，无需对两端设备的安装基座进行二次改造；轴套内孔直径适配17.5kW四级电机的标准输出轴径，键槽尺寸符合国标平键安装要求，用户无需二次加工即可完成装配。联轴器整体轴向长度经过压缩设计，在保证缓冲块压缩行程、轴套配合长度满足强度要求的前提下，尽可能缩短轴系总长度，减少动力单元的整体安装空间占用，适配安装空间紧凑的舱内驱动、设备内置驱动等场景。

　　实际使用过程中，这款联轴器的扭矩传递路径经过优化，动力从主动端轴套传入后，通过法兰凹槽与缓冲块凸台的接触面均匀分散到整个法兰端面，再通过缓冲块传递到从动端法兰，避免了传统销钉式联轴器应力集中在销钉孔位置易断裂的问题；弹性缓冲块采用耐油耐磨的弹性材质，可在常规工业环境、船舶舱内轻度油污环境下长期工作，无需频繁更换维护。在选型适配时，只需确认两端轴径、法兰安装孔位、额定工作扭矩三个核心参数即可匹配安装，相比传统的刚性联轴器，可降低轴系对中精度要求约30%，大幅减少现场安装调试的工时，同时可降低轴系运行过程中的振动传导，提升整套动力设备的运行平稳性。

　　针对螺旋桨驱动这类存在变负载、瞬时冲击的工况，这款联轴器的抗扭安全系数设定为2.5倍，可承受短时170Nm的瞬时冲击扭矩，完全覆盖螺旋桨出水、负载卡滞等极端工况下的载荷需求，避免联轴器断裂导致的动力失效问题；法兰连接结构的设计也方便后期维护拆解，无需移动两端的动力设备和执行机构，只需拆下法兰连接螺栓即可分离轴系，更换磨损的缓冲块，大幅降低后期运维的成本和工时。
