四进气单输出汽车排气歧管结构设计

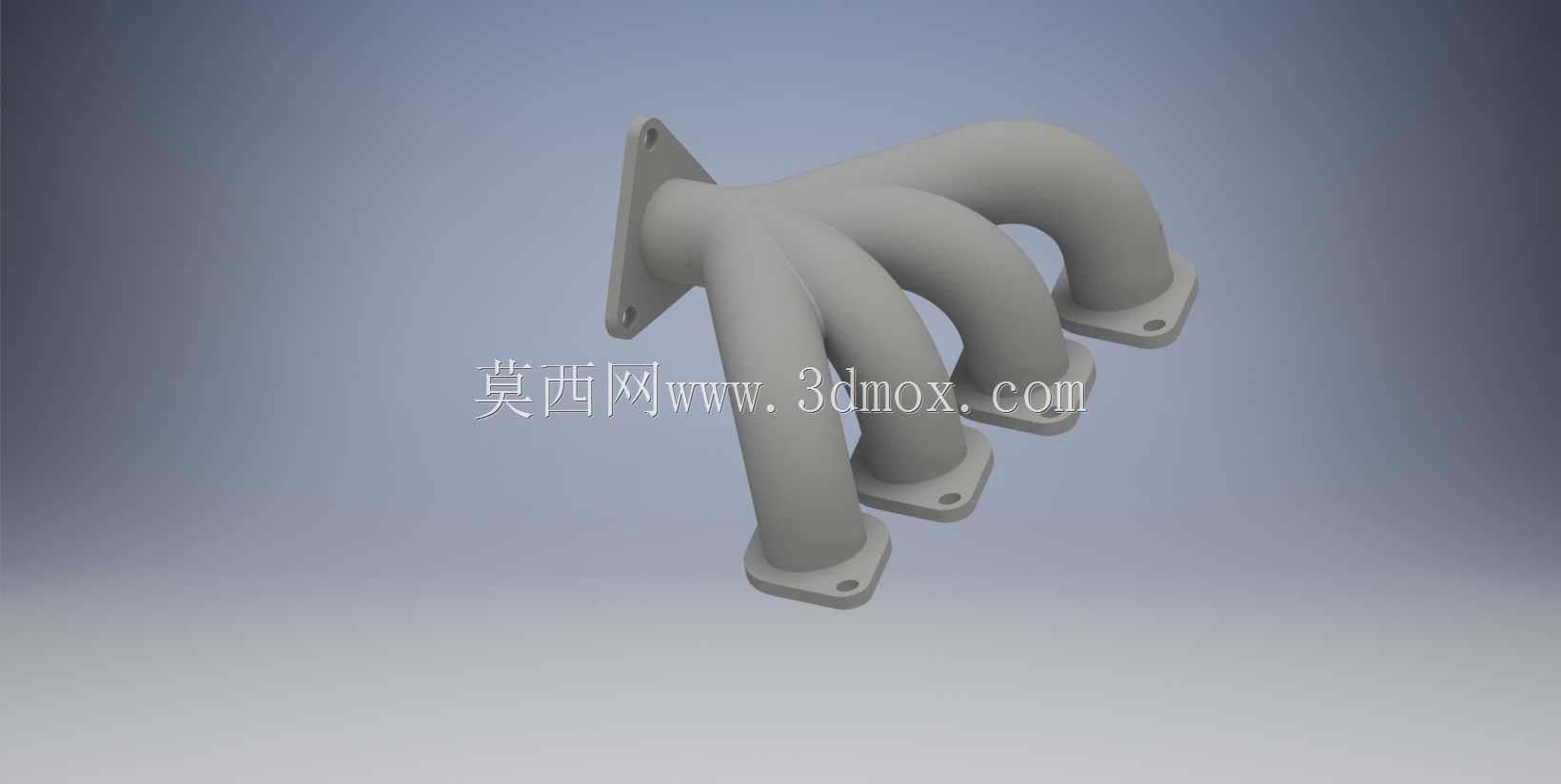

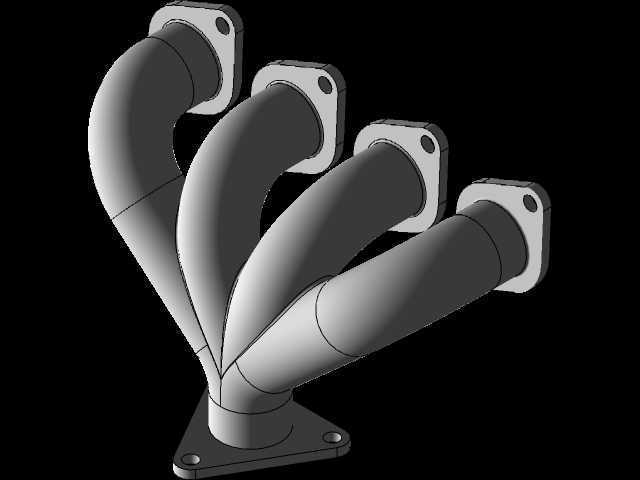

　　在直列四缸内燃机的进排气系统布局中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性。这款四进气单输出的排气歧管，采用等长支管的布局思路，四个支管分别对应直列四缸发动机的四个排气出口，最终汇聚到单一输出端连接三元催化器或者涡轮增压器进气侧，适配多数1.3L-2.0L排量的自然吸气或者小排量涡轮增压直列四缸机型。从实际安装边界来看，输入端采用整体式方形法兰结构，法兰面加工有四个对应气缸盖排气口的通孔，通过螺栓与气缸盖排气侧端面紧密贴合，安装时需要在法兰与缸盖之间加装金属石墨复合垫片，避免高温高压排气泄漏，法兰的厚度设计充分考虑了长期高温工况下的抗变形能力，

　　避免因热胀冷缩导致的密封失效。四个支管的弯曲弧度经过反复调整，既保证了各支管长度尽可能接近，让四个气缸排出的废气到达输出端的时间差控制在合理范围内，减少各缸排气之间的干涉，同时也避让了发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却管路等，不会在发动机运行过程中与周边部件产生运动干涉。支管的管径选择匹配对应排量发动机的排气流量需求，内壁光滑过渡，没有突兀的截面变化，减少排气气流的沿程阻力，降低排气背压，帮助提升发动机的充气效率，进而优化动力输出表现。输出端同样采用法兰连接结构，方便与下游的排气波纹管、三元催化器总成对接，法兰上的安装孔位采用对称布局，降低安装对位的难度。从材料应用的角度，

　　这类歧管如果是量产装车件通常采用高硅钼铸铁或者不锈钢铸造，能够承受排气冲程中最高近900摄氏度的持续高温，同时具备足够的抗热震性能，避免冷启动到全负荷工况的温度骤变下产生裂纹。在结构设计过程中，需要重点考虑支管之间的热膨胀补偿，四个支管与总管的连接位置做了圆弧过渡处理，分散热应力集中点，减少长期热循环下的结构疲劳开裂风险。在整车装配场景中，这类排气歧管属于发动机出厂前预装的部件，安装时需要按照规定的扭矩顺序拧紧法兰螺栓，避免法兰面受力不均导致的密封垫压溃或者法兰变形。对于售后改装场景，这类等长歧管的设计也能帮助优化排气脉冲的利用效率，尤其在自然吸气机型上能够一定程度提升中高转速区间的扭矩输出。

　　设计过程中还需要考虑歧管表面的热辐射影响，通常在装车时会在歧管外侧加装隔热罩，避免高温烘烤周边的线束、塑料件以及橡胶管路，降低周边部件的热老化速度。从流体仿真的角度，这款歧管的支管走向避免了急弯，气流在支管内流动时的涡流区域被尽可能缩小，减少了排气噪声的产生，一定程度降低了排气系统的消音压力。四个进气端的中心距完全匹配主流直列四缸发动机的气缸排气口间距，不需要额外修改缸盖结构就可以实现适配，输出端的中心位置也经过校准，保证后续排气系统的吊挂点受力均匀，不会因为装配应力导致排气系统吊耳过早损坏。在细节处理上，所有的管路连接位置都做了圆角过渡，没有尖锐的棱角，既减少了应力集中，也避免生产装配过程中对操作人员造成划伤。
