集成无刷电机的无轮毂式车轮结构设计

　　这款无轮毂车轮的设计，核心是将无刷驱动电机与行走轮结构做深度集成，跳出传统轮毂车轮的中心轴传力逻辑，把传力路径、驱动单元、轮胎承载全部整合到轮缘环形区域，适配特殊场景下的行走机构需求。从应用场景来看，这类结构最初面向窄空间特种行走设备、概念代步载具、定制化展示类移动装置开发，传统中心轮毂车轮需要预留中心轴、轮辐的安装空间，在一些需要轮体中部穿设管线、布置支撑臂、或者需要极致压缩轮侧安装空间的设备上，传统结构的空间占用问题很难解决，而无轮毂结构把整个轮体中心区域完全留空，支撑结构直接从轮体侧面接入环形驱动副，能给设备中部腾出完整的贯通空间，方便布置线束、物料通道或者其他功能组件。

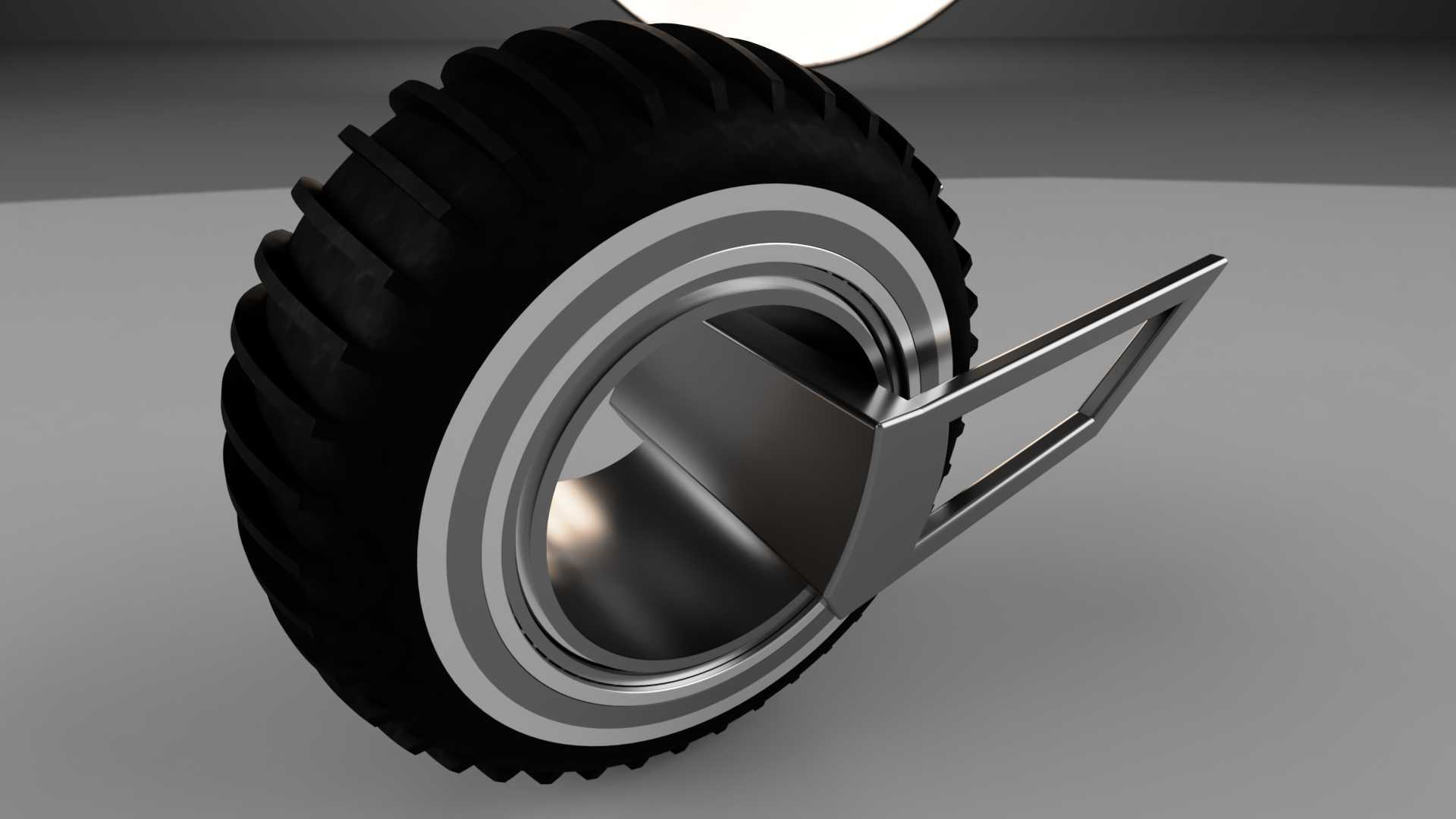

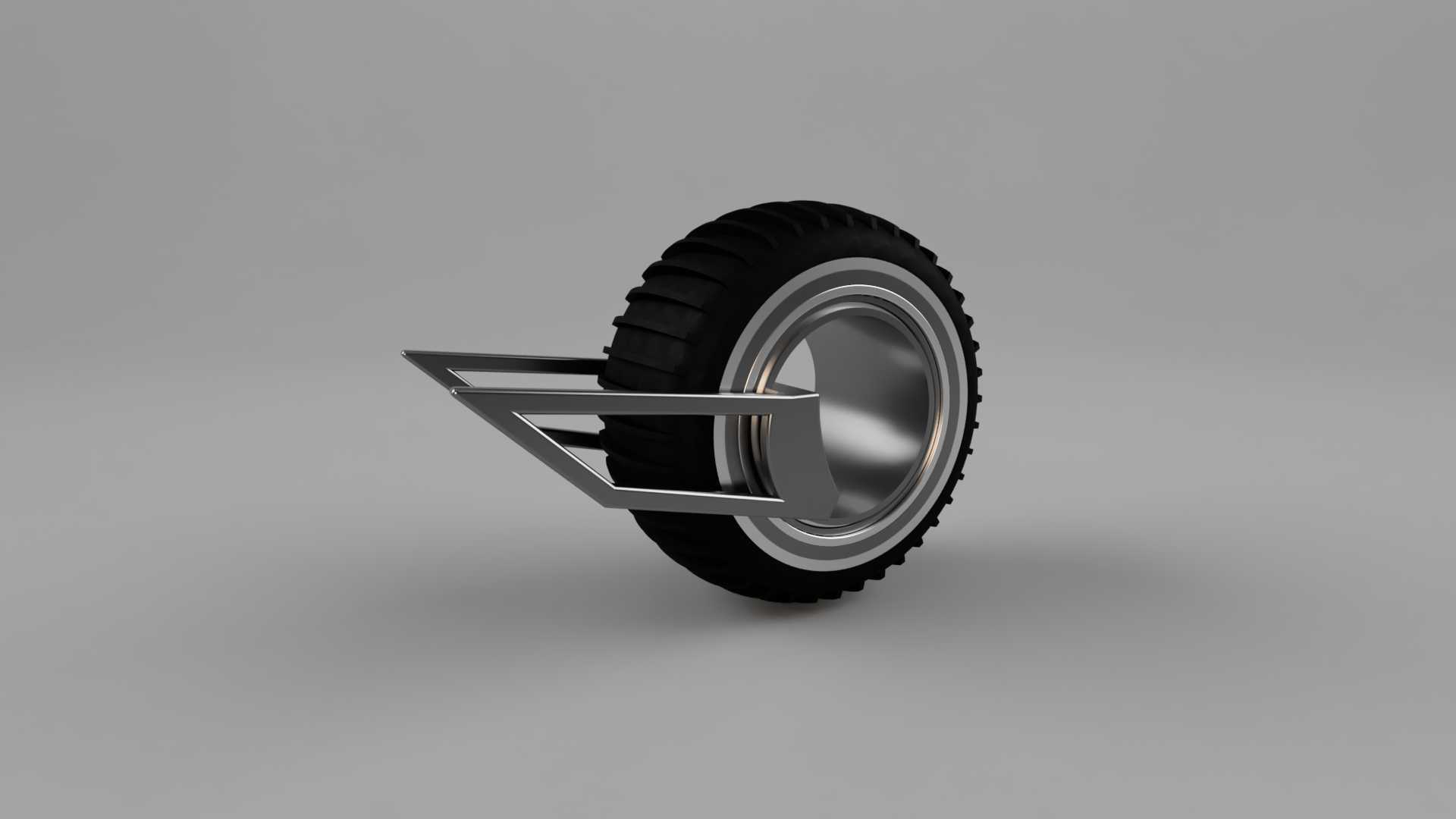

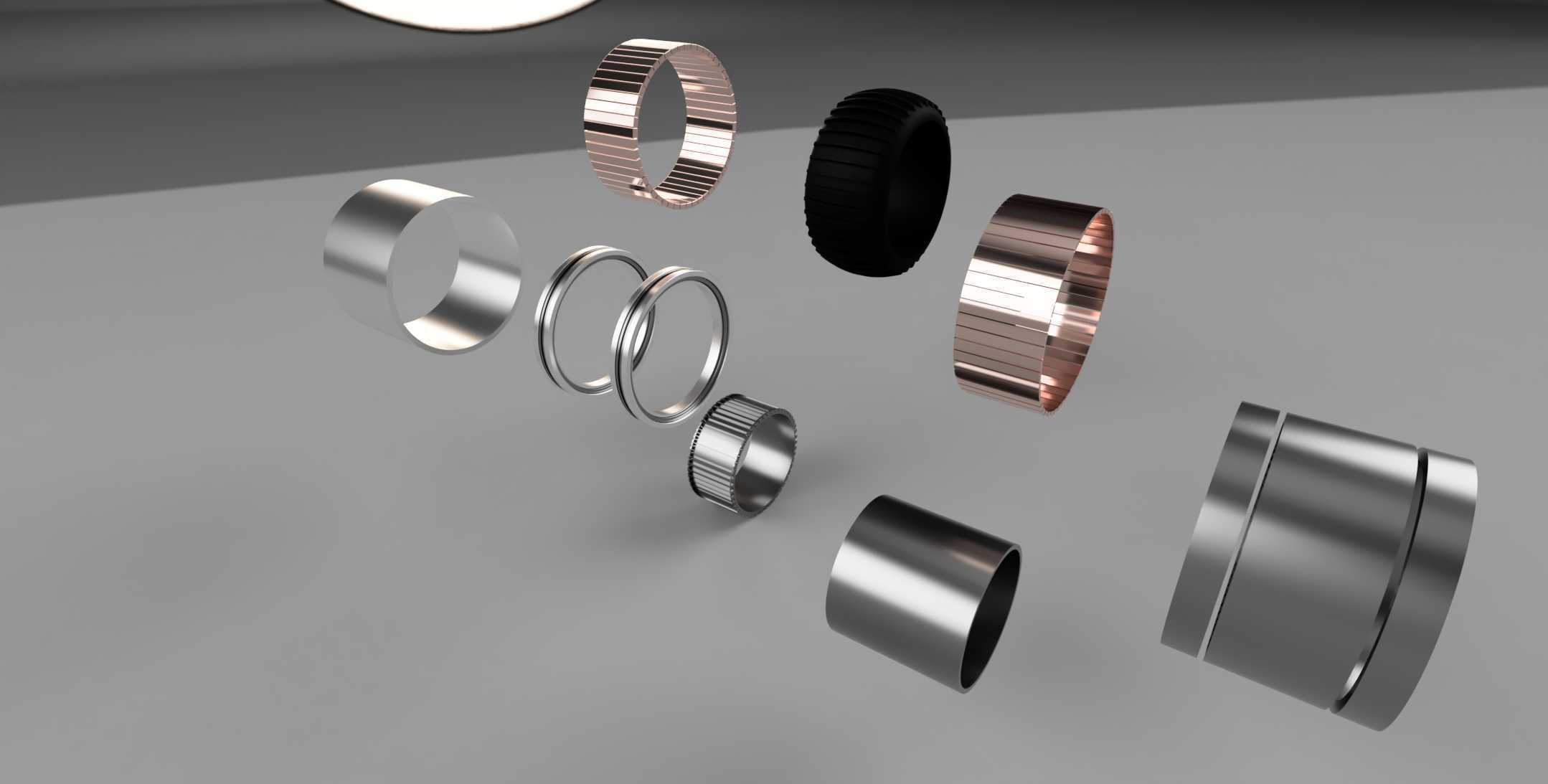

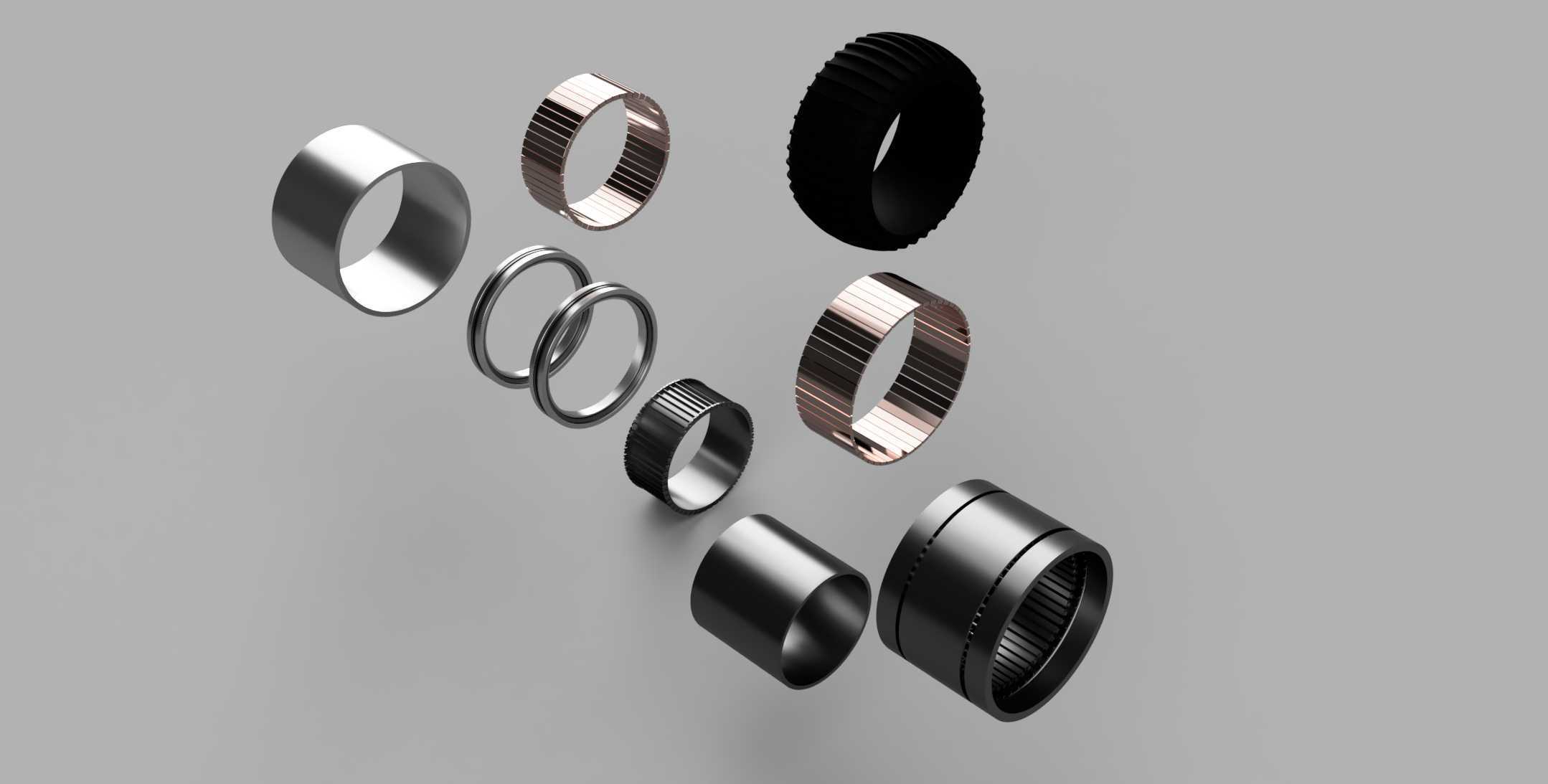

　　从功能特性上看，这款轮组把无刷电机的定转子直接做在轮体的环形配合面上，轮胎安装在最外侧的旋转环上，静止的支撑臂直接插入轮体环形空腔，和内侧的定子固定座连接，省去了传统轮组的轮辐、中心轮毂、传动轴、轮边减速器这些中间传力零件，动力从环形定子直接输出到和轮胎固连的旋转外环，传动链长度大幅缩短，传动过程中的间隙和损耗也能得到有效控制。和传统轮毂电机轮组相比，这种结构的旋转部件质量更靠近轮胎接地端，转动惯量的分布更均匀，起步和制动时的轮体冲击更小，同时因为没有中心轴的遮挡，轮体的散热面积更大，无刷电机长时间工作产生的热量可以直接通过环形金属壳体向外散发，不需要额外设计复杂的轮内散热流道。

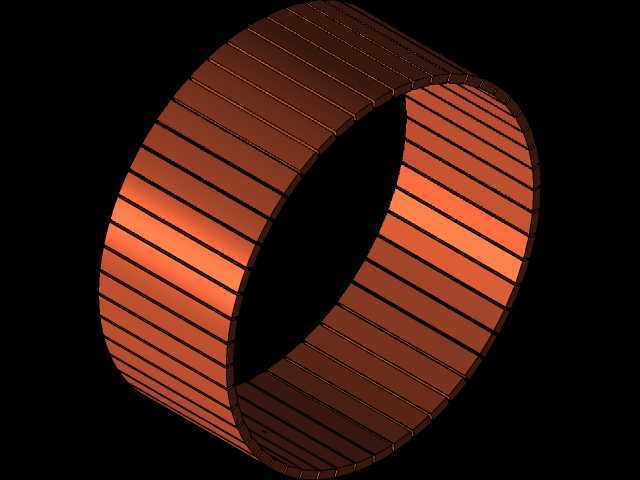

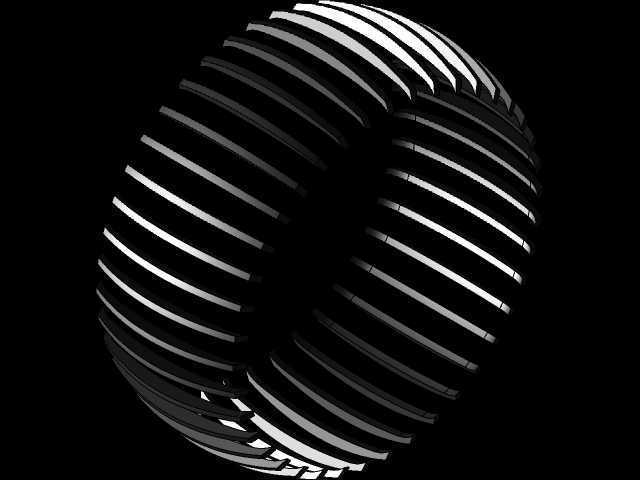

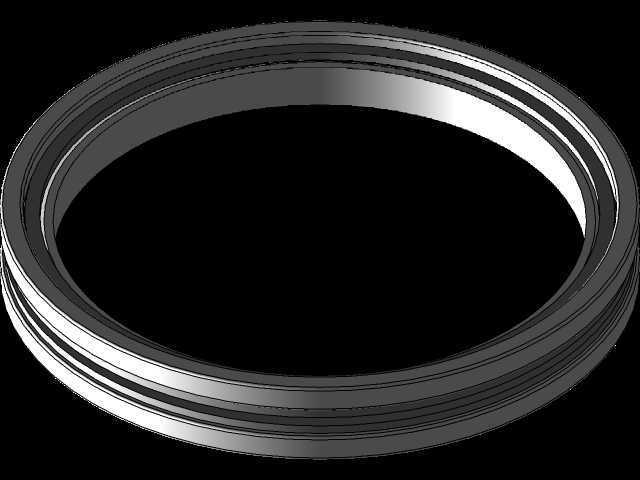

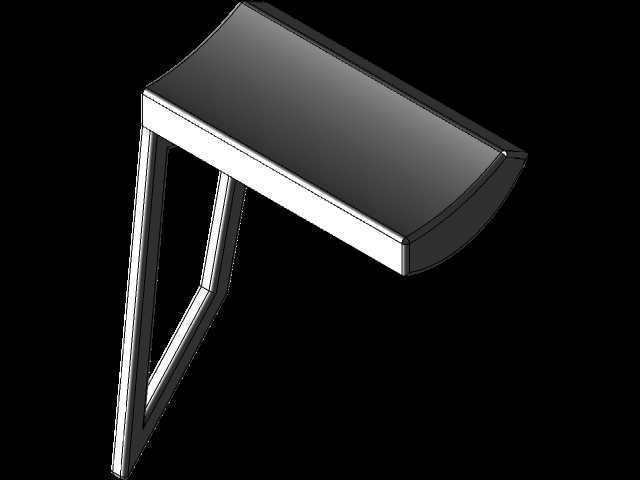

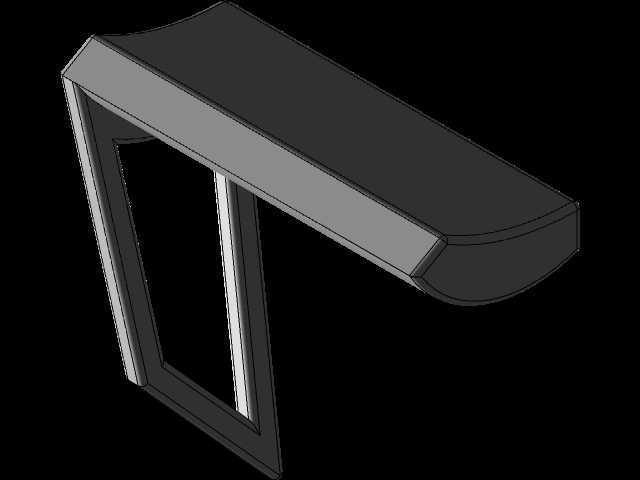

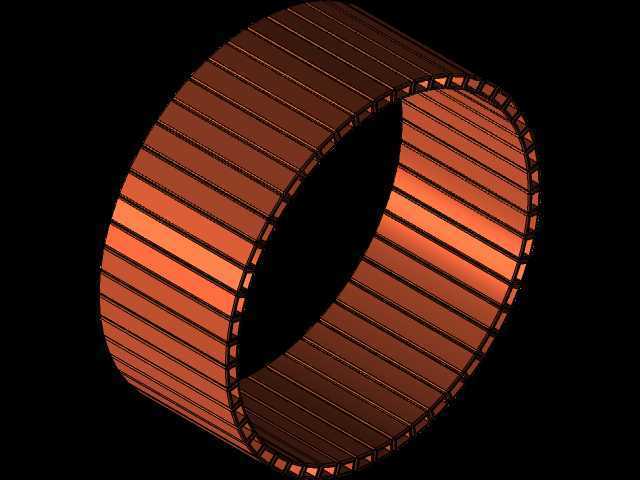

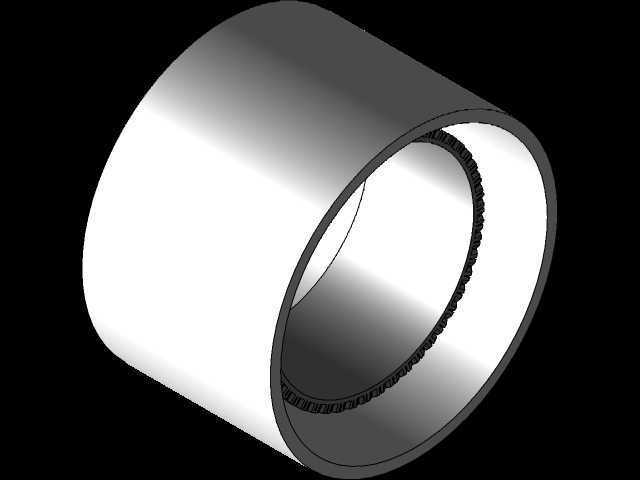

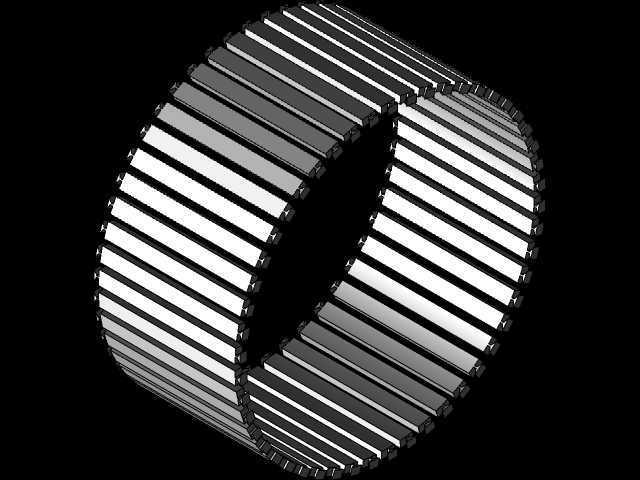

　　设计思路上，这款轮组首先确定了轮胎的适配规格，选用常规的小直径橡胶充气胎断面尺寸作为边界，先锁定轮胎安装环的外径、宽度、胎圈卡槽尺寸，保证轮胎可以和常规同规格轮辋互换，降低后续的轮胎采购替换成本。之后在轮胎安装环的内侧集成无刷电机的转子磁钢固定位，磁钢采用环形阵列嵌装的方式固定在旋转环内壁，和内侧定子的硅钢片绕组保持均匀的设计气隙，气隙公差控制在0.2mm以内，避免旋转过程中出现定转子擦碰。支撑臂采用双叉式的扁平结构插入轮体空腔，两个平行的支撑臂分别连接定子座的前后端面，保证支撑刚度的同时，尽可能缩小支撑臂的厚度，减少对轮体中心空腔的占用，支撑臂和定子座的连接面设计有定位止口，装配时可以直接卡入定位，不需要反复调整定转子的同轴度。

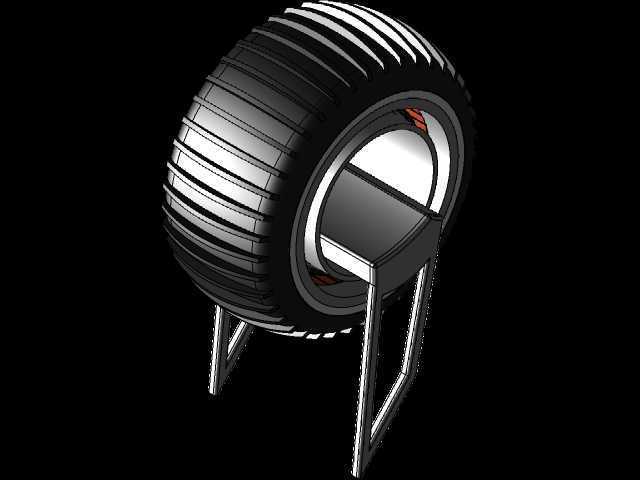

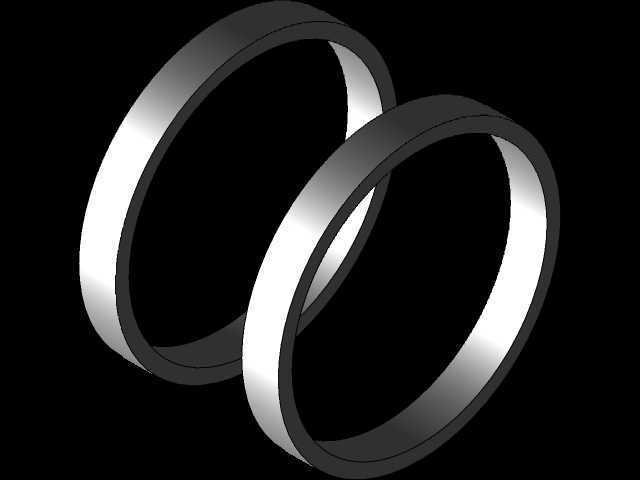

　　安装边界方面，这款轮组的整体外径和同规格传统轮毂车轮保持一致，不会额外增加轮体的径向占用空间，轴向宽度上因为省去了中心轮毂的突出轴段，整体轴向尺寸比传统轮组缩小15%左右，安装时只需要将双叉支撑臂的末端和设备的悬挂或者机架连接位固定，不需要在轮体中心预留穿轴的空间，轮体中心的空腔直径达到轮体外径的60%，足够穿设直径不超过空腔尺寸的管线、杆件或者其他功能部件。轮体的旋转密封设计在定转子配合面的两侧，采用双唇式密封圈阻挡外部泥水、粉尘进入电机内部，防护等级可以满足常规户外行走设备的使用要求，轮胎的拆装方式和传统轮辋一致，不需要拆解电机部分就可以直接更换轮胎，后期维护的便利性和传统轮组保持一致。

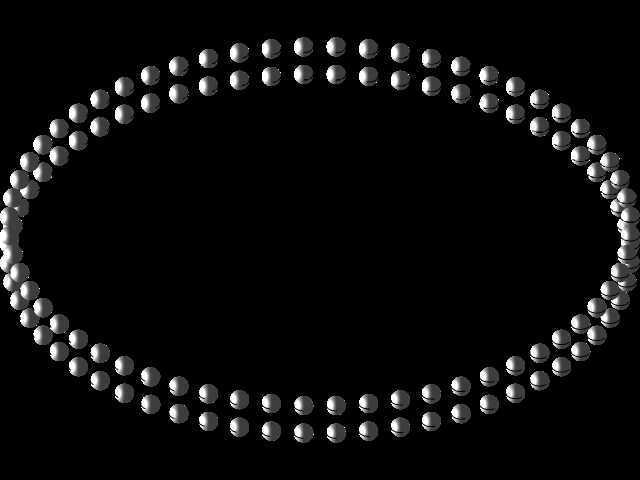

　　从结构受力角度分析，传统车轮的载荷是从轮胎传递到轮辋，再通过轮辐传递到中心轮毂和车轴，受力点集中在中心轴位置，而这款无轮毂车轮的载荷是从轮胎直接传递到环形旋转副，再通过环形分布的滚动体传递到内侧的定子支撑座，最后分散到双叉支撑臂上，受力路径是环形均匀分布的，不会出现传统轮组轮辐位置的应力集中问题，在同等承载能力下，轮体的整体重量可以比传统轮组降低10%左右。不过这类结构目前更适合小载荷的低速行走场景，因为环形大直径配合面的加工精度要求比传统中心轴结构更高，高速旋转下的动平衡调校难度也更大，在高速重载场景下应用还需要进一步优化配合面的加工工艺和动平衡校正结构，但在低速特种移动设备、概念展示载具、定制化代步装置这类场景下，这种集成无刷电机的无轮毂车轮结构，在空间利用率、传动效率、造型辨识度上都有传统轮组无法比拟的优势。
