浴盆用315直径空气调节器结构设计

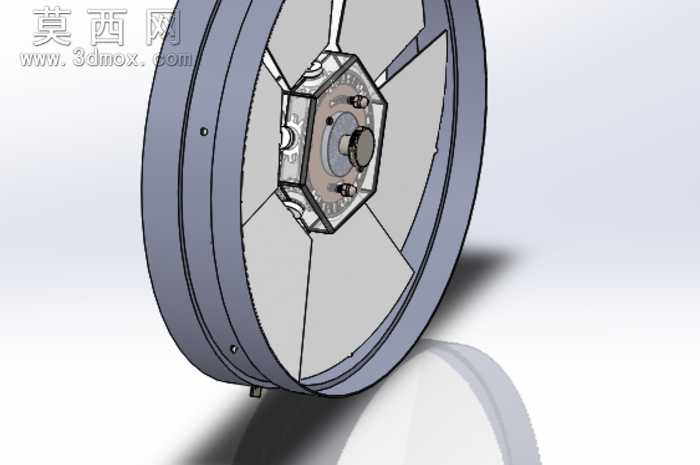

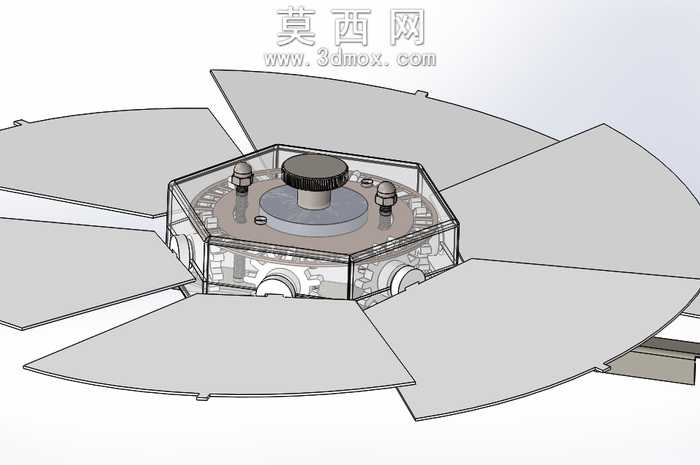

本作品为适配浴盆场景的315直径空气调节器三维建模成果，整体采用中心驱动加周向扇叶展开的结构布局，建模阶段优先对核心传动舱进行参数化绘制，将六边形透明防护外罩、顶部调节旋钮、周向固定螺栓等部件按实际装配关系逐一搭建，确保各零件间的配合公差符合机械设计规范。扇叶部分采用钣金建模逻辑，通过草图绘制单片扇叶的轮廓曲线，利用钣金特征生成带折边的薄壁结构，再通过圆周阵列命令完成六片扇叶的均匀排布，阵列过程中严格控制扇叶间的间隙角度，保证展开后整体覆盖直径达到315mm的设计要求。中心传动区域还原了内部齿轮啮合结构，将主动齿轮、从动传动轮、扇叶连接转轴的传动关系完整呈现，透明外罩部分赋予半透明亚克力材质，渲染时调整材质的折射度与粗糙度参数，既可以清晰展示内部传动结构，又保留了防护件的真实质感。金属部件区分了不同材质表现，螺栓、旋钮等标准件赋予哑光金属材质，扇叶钣金部分赋予浅灰色磨砂喷塑材质，通过渲染环境光的调整，突出各部件的结构层次与装配关系。设计过程中充分考虑产品的测试阶段属性，对结构的可拆装性进行了优化，顶部旋钮预留了调节操作空间，周向螺栓的排布位置避开了扇叶的运动轨迹，整体结构既满足空气调节的通风导流功能，又适配浴盆场景的安装尺寸要求，建模过程中对所有活动部件进行了运动干涉检查，确保扇叶展开与收拢过程中无结构碰撞，各零件的建模精度控制在工业生产可落地的公差范围内，为后续的样机试制与功能测试提供了精准的三维数据支撑。
