工业级G型螺旋夹紧工装结构设计

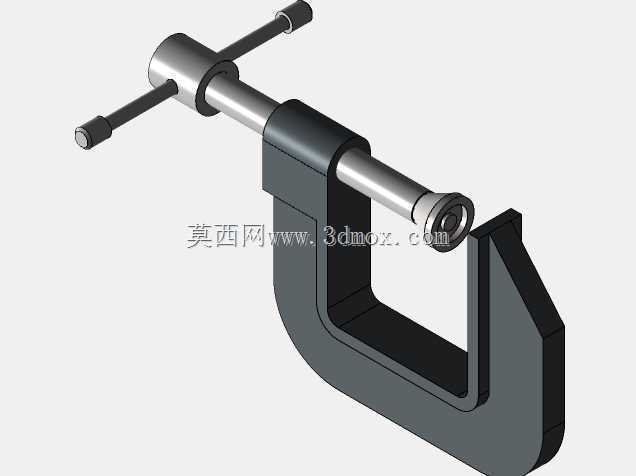

　　在机械加工、钣金装配、木工拼接甚至小型电子组件的胶合固定场景里，手动螺旋夹紧工具的出镜率始终居高不下，这类无需外接动力源、可灵活适配不同工位的夹紧件，是小批量生产、现场维修、样件试制环节里不可或缺的辅助工装。本次呈现的G型夹紧结构，正是针对常规工位夹紧需求优化的手动螺旋夹紧方案，区别于传统铸造一体的厚重G夹，该结构在保证夹持刚性的前提下，对C型架的截面形态做了针对性优化，既规避了夹持过程中的应力集中风险，也控制了整体自重，方便操作人员单手握持移位。

　　从实际使用场景来看，这类G夹的适用边界非常宽泛：在机加工工序里，它可以配合工作台挡块完成小型异形工件的临时装夹，替代部分复杂专用工装的快速定位需求，尤其是在单件打样阶段，不需要提前制作定制夹具，通过调整螺杆行程就能快速压紧工件，大幅缩短样件加工的准备周期；在钣金焊接工位，它可以将两块待拼接的薄板牢牢压合在焊接靠模上，避免焊接过程中工件受热变形出现错位，相比磁吸式固定座，它不受工件材质限制，铝合金、不锈钢、非金属板材都能可靠夹紧；在木工胶合工序中，配合软质保护垫使用，不会在木材表面留下压痕，能保证拼板接缝处的压力均匀，减少胶层开裂的概率。

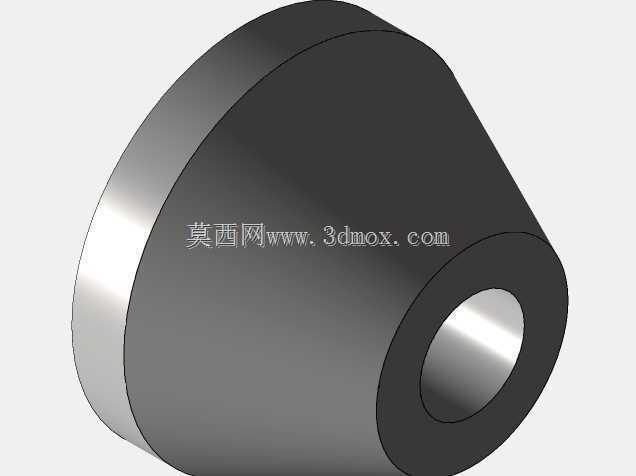

　　功能设计层面，该结构采用梯形传动螺纹作为夹紧动力传递结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，而且具备良好的自锁性能，当操作人员拧紧压头之后，即使受到作业过程中的振动影响，螺杆也不会自行回退松脱，能持续保持稳定的夹紧力。C型架的开口深度与开口高度做了匹配性设计，开口高度覆盖常规小型工件的夹持厚度需求，开口深度则保证压头的作用力点能延伸到工件内侧，不会出现夹边过浅导致工件翘起的问题。压头端部采用活动式压盘设计，拧紧过程中压盘不会随螺杆同步转动，避免压头与工件表面之间产生滑动摩擦划伤工件表面，同时压盘的平面度经过控制，保证夹紧力能均匀分布在接触面上，不会出现局部压力过大压伤工件的情况。尾部的T型摇杆采用穿杆式设计，不需要额外的扳手工具，直接手动转动摇杆就能完成夹紧与松开操作，摇杆的长度经过力矩匹配，操作人员用正常手部力量就能输出足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致C型架变形或者螺杆螺纹损伤。

　　从结构设计思路来看，整个模型的建模过程完全遵循实际加工工艺逻辑：C型架部分采用等强度截面设计，在受力最大的弯角位置做了加厚处理与圆角过渡，避免应力集中导致的断裂风险，架体的外侧做了拔模斜度适配，如果采用铸造工艺生产可以直接脱模，如果采用型材铣削加工也能减少材料去除量；螺杆部分与C型架的螺纹配合段做了长度余量设计，保证最大开口位置时螺杆仍有足够的啮合牙数，不会出现滑牙问题；摇杆与螺杆尾部的连接采用通孔过盈配合加横向销钉固定的方案，相比焊接固定，这种结构的维修性更好，摇杆出现弯曲变形时可以单独更换，不需要报废整个螺杆组件。

　　安装与使用边界方面，该G夹不需要固定安装，属于便携式手动工装，使用时仅需要将C型架的开口跨在待夹紧工件与支撑基准上，转动摇杆带动螺杆进给，直到压盘压紧工件即可。需要注意的是，该结构的夹紧力上限由C型架的抗弯强度与螺杆的抗拉强度共同决定，使用时不能超出其额定夹持厚度范围，也不能用套管加长摇杆暴力拧紧，避免结构过载出现塑性变形。压盘的接触面可以根据实际使用场景更换不同材质的保护垫，比如夹持精加工表面时可以粘贴铜垫或者橡胶垫，夹持粗糙毛坯面时可以更换带齿的硬质压盘提升摩擦力，适配不同工况的夹紧需求。整个结构的所有零件都采用常规机械加工工艺即可生产，没有复杂的异形曲面或者特殊加工要求，加工成本可控，零件互换性强，适合批量生产作为工位常备工装使用。
