异形安装基座壳体结构三维设计

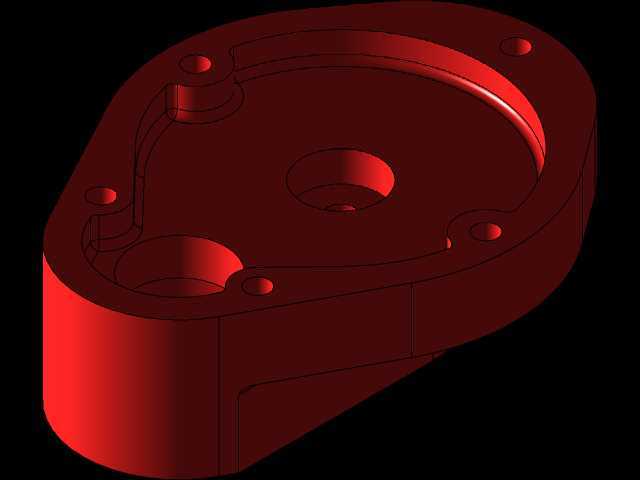

　　在小型机电设备、精密传动组件的装配体系中，这类异形安装基座壳体是承担部件定位、载荷分散、腔体防护的核心结构件，日常多应用在小型减速单元、微型动力输出模块、低压电气配套组件的安装场景中，区别于标准圆形或方形安装座，这类异形轮廓的壳体是为了适配设备内部紧凑的排布空间，在有限的安装边界内同时满足多部件的固定需求与内部腔体的容纳要求。从结构设计逻辑来看，该壳体采用一体化铸造成型后机加工的工艺思路，主体轮廓为非对称的类水滴形结构，一侧为圆弧过渡的厚壁区域，另一侧为平直切边的安装定位面，这种轮廓设计并非随意造型，而是为了避让相邻装配部件的运动干涉，同时最大化利用设备内部的不规则安装空间，避免标准方形座带来的空间浪费。

　　壳体上分布的多个沉头安装孔，位置精度按照IT7级公差设计，每个孔位的沉头深度经过严格核算，保证固定螺栓安装后端面不超出壳体上表面，不会对后续装配的盖板、外接部件造成凸起干涉，孔位的排布沿着壳体轮廓的受力路径布置，在螺栓锁紧后能让壳体整体受力均匀，避免局部应力集中导致的壳体变形，尤其是在设备长期运行产生振动的工况下，这种沿受力路径分布的孔位能有效降低连接松动的概率。

　　壳体内部的阶梯型腔体结构，是为了适配内部装配的回转类零件，腔体不同深度的台阶分别承担轴承定位、密封圈安装、部件轴向限位的功能，腔体侧壁的厚度根据受力仿真结果做了差异化设计，在轴承安装位对应的外壁区域做了局部加厚处理，抵消回转部件运行时产生的径向载荷，而在非受力区域适当减薄壁厚，在保证结构强度的前提下控制零件整体重量，降低材料成本。壳体侧壁的过渡区域全部采用圆角设计，避免直角结构带来的应力集中问题，同时也适配铸造工艺的脱模要求，减少铸造过程中产生的砂眼、缺料等缺陷，壳体底部的安装基准面经过铣削加工，平面度控制在0.02mm以内，保证壳体安装到设备机架上之后不会出现倾斜，确保内部装配的回转部件同轴度符合设计要求。

　　在实际选型应用中，这类异形基座壳体不需要额外做安装面的二次加工，只要匹配对应孔位的螺栓即可完成固定，相比拼接式的安装座，一体化结构的壳体具备更好的密封性能，能阻挡外界粉尘、水汽进入内部腔体，保护内部的传动部件或电气元件，在户外小型机电设备、车间内的紧凑型传动单元中都能适配。设计过程中需要重点核对安装边界尺寸，壳体的最大外轮廓尺寸要和设备预留的安装空间预留至少2mm的装配间隙，避免装配时出现卡滞，各个安装孔的中心距要和对接部件的孔位严格匹配，腔体内部的台阶尺寸要和预装的轴承、密封件尺寸做公差配合核算，保证装配后既不会出现过盈量太大导致的装配困难，也不会因为间隙过大导致部件运行时出现窜动。另外壳体表面的红色氧化处理层，不仅能提升零件的防锈耐腐蚀能力，也能在设备装配过程中快速识别该部件的安装工位，降低装配出错的概率，这种表面处理方式相比普通喷漆层附着力更强，在设备长期运行的振动工况下不容易出现脱落，能长期保持壳体的防护性能。
