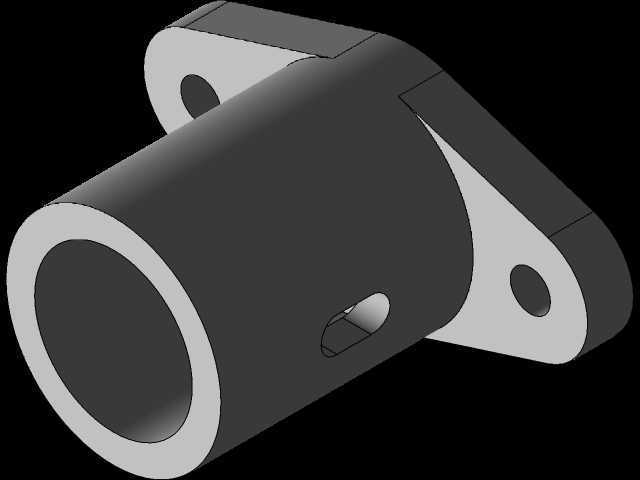

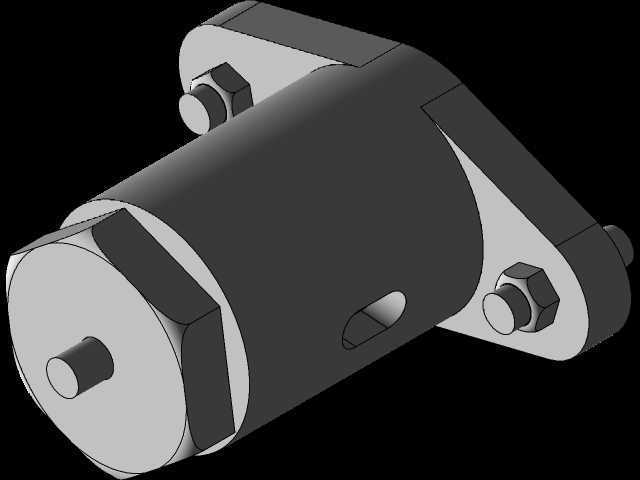

在中小型流体输送工位做管路改造时,最先要敲定的不是管线通径,而是执行元件的安装占位。这套阀体结构采用两端带菱形安装耳板的布局,耳板上预留了两组螺栓过孔,现场对接时不需要额外焊接转接法兰,直接把阀体串在两段管路之间,穿入锁紧螺栓就能完成固定,对于紧凑型液压站、小型水处理机组、实验室流体测试台这类预留空间局促的场景非常友好。从结构拆解来看,阀体主体为圆柱形承压腔体,腔体两端加工出同轴的管路对接止口,一端伸出阶梯式轴端结构,对应阀杆的外接驱动位,既可以配套手动旋钮做人工通断操作,也能加装气动执行头、小型伺服驱动组件,实现远程自动化启闭控制。腔体侧面开设的侧向工艺孔,一方面用于加工阶段清理内腔流道、排出切削残屑,
另一方面也可作为压力检测取压口,外接压力表实时监测阀后管路压力,运维人员不用在管线上额外开孔加装检测接头,减少了管路泄漏点位。两侧耳板和主阀体之间做了加厚过渡圆角,没有出现尖锐的应力集中棱边,当管路带压运行产生水锤冲击时,冲击载荷会沿着圆角平缓传递到安装螺栓上,避免耳板根部长期受交变载荷出现开裂失效。设计阶段优先考量了流道的通流平顺性,内腔通路采用近似直通的走向,介质流经阀体时的转向角度很小,相比直角式截止阀,压损能够降低三成以上,输送清水、低粘度液压油、洁净气体这类介质时,管路泵组的负载不会因为阀件节流出现明显抬升。安装边界方面,阀体的径向最大轮廓由圆柱腔体决定,轴向总长度覆盖两端对接止口,
两侧耳板的螺栓孔中心距按照常规低压管路法兰的通用孔距排布,现场替换同通径的老旧截止阀时,不用重新调整管线的开孔位置,原有安装螺栓可以直接复用。阀杆和腔体配合的位置预留了密封件安装槽,可填入O型圈或者填料密封组,阻断介质沿阀杆间隙向外渗漏;端部的锁紧螺母结构用于预紧密封组件,当长期运行出现微量渗漏时,只需小幅拧紧螺母即可补偿密封磨损量,不用整体拆解阀体。在自动化生产线的冷却水路排布中,这类阀件常被布置在分水器的各支路出口,单路维护时关闭对应阀门,不用停掉整个冷却系统的主泵;在小型液压动力单元里,它可以作为压力油路的切断阀,检修下游油缸时截断压力油供给,防止油液喷溅。建模过程中所有配合面都保留了真实的加工公差余量,止口配合位、螺栓过孔、
密封槽的尺寸都按照实际机加工工艺设定,没有出现建模时常见的零壁厚、面体重合问题,结构工程师拿到模型后可以直接抽取工程图,标注形位公差后投入加工,也可以将模型导入装配工位,核验阀件和周边管线、机架梁体的干涉情况,提前排查安装时螺栓工具空间不足、阀杆操作位被遮挡这类现场常见问题。阀体外部没有多余的凸起结构,外表面做平整化处理,后期做防腐喷涂或者包覆保温棉时都能紧密贴合,不会在凹陷位置积存冷凝水造成外壁锈蚀。
