带属具快换结构的平衡重式叉车设计

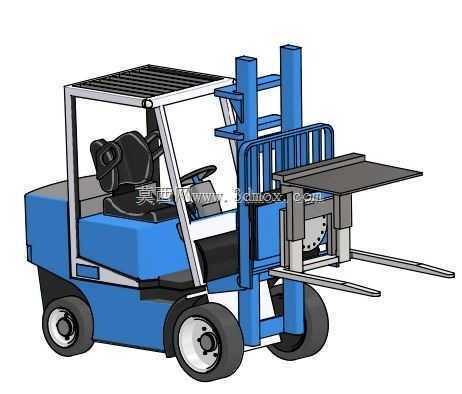

　　本次呈现的平衡重式叉车三维结构，针对厂区内部短距离托盘转运、货堆堆垛的常规作业场景做了适配优化，同时额外预留了属具快换接口，可在不改动门架主体结构的前提下，快速更换不同作业属具，适配更多非标准化的搬运需求。从实际作业场景来看，常规平衡重叉车多在生产车间内部、仓储库区、物流周转场地运行，地面多为硬化水泥或环氧地坪，作业通道宽度通常在3.5米以上，转弯半径的设计直接决定了车辆能否在狭窄通道内完成转向、堆垛动作，该结构在设计时将转向轮的偏转角度做了合理放大，同时将整车重心后移，配合尾部的平衡重块，在额定载荷下不会出现前倾翘尾的风险。

　　从功能特性来看，该叉车保留了内燃平衡重叉车的经典布局，驾驶位采用高位坐姿设计，操作员视野可直接覆盖门架前方的货叉作业区域，顶部的防护顶棚采用格栅式结构，既可以防止上方坠物伤及驾驶人员，又不会遮挡操作员向上观察高位货架的视线。门架部分采用两级伸缩结构，起升高度可覆盖常规仓储货架的2-4米堆垛需求，门架的滚轮组做了侧向间隙调整结构，长期使用磨损后可通过调整垫片补偿间隙，避免门架起升过程中出现卡滞、晃动的问题。最具实用性的是门架前端的快换属具结构，区别于传统固定货叉的设计，该结构通过法兰式连接盘配合锁紧销，可在数分钟内完成属具更换，除了常规的托盘货叉之外，还可适配平板搬运属具、圆形物料夹抱属具等不同作业工装，无需对门架的液压管路做大幅改动，仅需预留快插液压接头即可完成属具的动力对接。

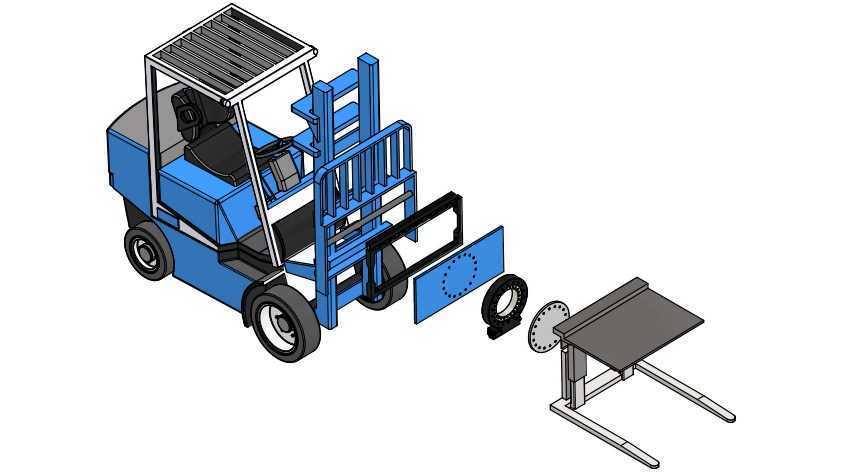

　　设计思路上，整车的结构拆分完全按照实际加工装配的逻辑做了层级划分，车架部分为焊接式箱型结构，将液压油箱、燃油箱的腔体集成在车架内部，减少了额外的箱体附件占用空间，同时提升了车架整体的抗扭刚度。驱动桥布置在车辆前部，承载作业时的主要载荷，转向桥布置在车辆尾部，采用横置液压缸式转向结构，转向响应更直接，维护难度更低。车轮部分采用实心橡胶轮胎，适配厂区内可能存在的金属切屑、硬质杂物地面，避免充气轮胎爆胎的风险。护顶架通过螺栓与车架主体连接，符合工业车辆安全规范的强度要求，发生倾翻风险时可给驾驶人员预留足够的生存空间。座椅采用带减震阻尼的结构，可过滤厂区不平路面带来的颠簸，降低长时间作业的操作员疲劳度。

　　从安装边界与尺寸配合来看，整车的总长（不含货叉）控制在2.7米以内，总宽1.2米，最小转弯半径控制在2.4米，可适配绝大多数常规厂区通道的通行需求。门架在完全收回状态下的总高度为2.1米，可顺利通过厂区内2.2米净高的防火门、车间通道门。属具连接盘的端面跳动公差控制在0.5mm以内，保证不同属具安装后与门架的垂直度，避免带载作业时属具出现偏载。快换结构的锁紧销采用弹簧复位式设计，安装属具时可自动卡入定位孔，拆卸时仅需拔出锁销即可完成分离，操作过程无需额外辅助工具。液压管路沿门架立柱内侧布置，通过管卡固定，避免门架伸缩过程中管路与其他结构发生摩擦破损，管路的弯曲半径全部符合液压软管的最小弯曲半径要求，长期往复运动不会出现折管、爆管的问题。

　　在实际选型参考中，该结构可作为中小吨位平衡重叉车的设计参考，额定载荷覆盖1-3吨区间，可根据实际载荷需求调整平衡重块的重量、门架型钢的规格，不需要大幅改动整车的主体布局。对于需要频繁切换搬运物料类型的中小加工企业，这种带快换属具的叉车结构可减少不同作业场景下的设备投入，一台车辆即可完成托盘转运、平板物料搬运、特殊形状物料夹抱等多种作业，设备利用率相比传统固定货叉叉车提升40%以上。结构中所有的连接部位都预留了标准件安装位，全部采用国标通用规格的螺栓、销钉，后期维护更换配件时无需定制特殊零件，降低了设备的全生命周期维护成本。
