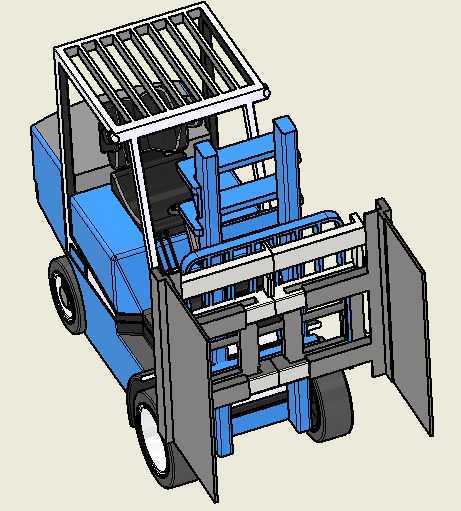

带侧移夹抱属具的平衡重式叉车结构

　　在仓储物流、生产制造车间的物料转运场景里，常规货叉叉车往往难以适配软包、箱装、异形大件的无托盘搬运需求，这款带侧移夹抱属具的平衡重式叉车结构，正是针对这类场景做的专项结构设计。先从实际作业逻辑说起，常规货叉依赖托盘承载，遇到成卷纸品、周转箱堆垛、软包装建材这类不需要托盘、或者需要从侧面夹持转运的物料时，作业效率会大幅降低，还容易出现物料滑落、货叉剐蹭包装的问题，这套夹抱属具直接集成在叉车门架的滑架总成上，不需要额外做复杂的改装适配，保留了原有叉车的门架起升、倾斜功能的同时，新增了双侧夹臂的开合、侧移调节能力。

　　夹臂部分采用框架式焊接结构，臂面加装了整块的耐磨接触面板，接触面积比常规货叉大出数倍，夹持软质物料时能均匀分散压力，避免局部压强过大压损包装或者物料本体，夹臂的开合通过两组对称布置的液压油缸驱动，油缸的铰接点做了浮动间隙设计，开合过程中不会出现卡滞，两侧夹臂的同步性通过门架上的同步连杆保证，避免单侧夹臂先接触物料导致的偏载问题。侧移功能则是在原有滑架和夹抱属具的安装座之间增加了侧移导轨和侧移油缸，作业时不需要整车反复挪动对位，只需要操作侧移手柄就能让夹抱属具整体左右平移150mm左右的距离，在狭窄货架通道、货车车厢内部对位堆垛时，能大幅减少整车的调整次数，降低作业时的剐蹭风险。

　　整车本体沿用了平衡重式叉车的经典布局，后部的平衡重块根据夹抱属具的额定载重做了配重匹配，避免夹持重载前倾时出现翘尾失稳的问题，驾驶室上方的护顶架采用栅格焊接结构，既满足高空坠物防护的强度要求，又不会遮挡驾驶员的上方视野，驾驶员座椅布置在车身左侧，操作手柄按照作业频率排布在右手侧，夹抱开合、侧移、起升、倾斜的操作逻辑和常规叉车保持一致，不需要驾驶员重新适应操作习惯。

　　从安装边界来看，这套夹抱属具的安装接口和标准二级门架的滑架尺寸完全匹配，不需要对原有门架做切割、焊接改装，只需要通过螺栓紧固安装座，再接上对应的液压油路就能完成装配，属具收起状态下，整车的总宽度和原叉车相比仅增加了夹臂的厚度尺寸，在2.4米宽的标准仓储通道内就能完成转向、对位作业，不会因为加装属具大幅提升对作业通道的宽度要求。车身的行走部分采用实心橡胶轮胎，适配厂区、仓库的硬化路面，轮距和轴距参数和同吨位常规平衡重叉车保持一致，原有叉车的转向桥、驱动桥、动力总成不需要做任何改动，后期维护时的配件通用性很强。

　　设计过程中重点校核了几个关键受力点，首先是夹臂和安装座的铰接位置，采用了带衬套的销轴连接，衬套选用自润滑材质，长期高频率开合作业也不需要频繁加注润滑脂，减少日常维护工作量；其次是门架滑架的承载能力，因为夹抱属具的自重比常规货叉大，所以对滑架的滚轮安装位置做了加强筋处理，避免重载起升时滑架出现变形；还有液压系统的压力匹配，夹抱油缸的工作压力和原车的液压系统压力做了适配，加装了溢流阀防止夹持力过大压损物料，同时也避免油压过高损坏油缸密封件。

　　实际作业时，驾驶员只需要将车辆开到物料正前方，操作夹臂开合调整到比物料宽度稍大的尺寸，向前行驶让夹臂处于物料的两侧位置，操作夹臂收拢夹紧物料，之后就可以按照常规叉车的操作逻辑起升、转运、堆垛，遇到需要对位偏差不大的情况，直接操作侧移功能微调位置即可，不需要反复进退整车，在快消品仓储、造纸厂、建材仓库这类需要频繁转运无托盘物料的场景里，作业效率比使用常规货叉提升40%以上，同时也减少了托盘的采购和维护成本。另外夹臂的接触面板可以根据不同的物料类型更换，比如搬运纸质物料可以换成防滑橡胶面板，搬运硬质箱装物料可以换成钢制平面面板，适配不同行业的搬运需求，不需要更换整个属具，降低了设备的投入成本。
